مقاوم سازی با ژاکت بتنی؛ اصول، روش اجرا، مزایا، معایب و کاربردها
مقاوم سازی با ژاکت بتنی یکی از روشهای پرکاربرد تقویت سازههای بتنآرمه است که با افزایش ابعاد عضو و افزودن بتن و آرماتورهای جدید، ظرفیت فشاری، خمشی، برشی، سختی و شکلپذیری عضو را در شرایط مناسب بهبود میدهد. در این مقاله با مفهوم ژاکت بتنی، کاربردها، مراحل اجرا، مزایا و معایب، نحوه اتصال بتن قدیم و جدید، کنترل کیفیت و نکات مهم طراحی و اجرای آن آشنا میشوید.
فهرست مطالب
ژاکت بتنی چیست؟
ژاکت بتنی یا Concrete Jacketing به روشی از مقاوم سازی گفته میشود که در آن یک لایه جدید از بتن مسلح در اطراف عضو سازهای موجود اجرا میشود.
به زبان ساده، تصور کنید یک ستون بتنآرمه موجود در ساختمان، ظرفیت لازم برای تحمل بارهای جدید را ندارد. مهندس طراح ممکن است با بررسی سازه تصمیم بگیرد که ابعاد ستون افزایش پیدا کند.
در این حالت معمولاً:
سطح بتن موجود آمادهسازی میشود.
بتنهای ضعیف و آسیبدیده حذف میشوند.
میلگردهای جدید در اطراف عضو قرار میگیرند.
خاموتهای جدید نصب میشوند.
آرماتورهای جدید به شکل مناسب به عضو موجود متصل میشوند.
در صورت نیاز، اتصال مکانیکی یا شیمیایی بین عضو قدیمی و ژاکت ایجاد میشود.
قالببندی انجام میشود.
بتن، گروت یا مصالح مناسب طبق طرح مقاوم سازی اجرا میشود.
هدف این است که عضو قدیمی و بخش جدید، تا حد موردنظر طراحی، به صورت یک سیستم سازهای مؤثر و هماهنگ عمل کنند.
پژوهشهای انجامشده درباره ژاکت بتنی نیز بر اهمیت موضوعاتی مانند آمادهسازی سطح، مهار میلگردهای جدید، جزئیات خاموتها، عبور آرماتورها از دال و کیفیت بتن جدید تأکید کردهاند.

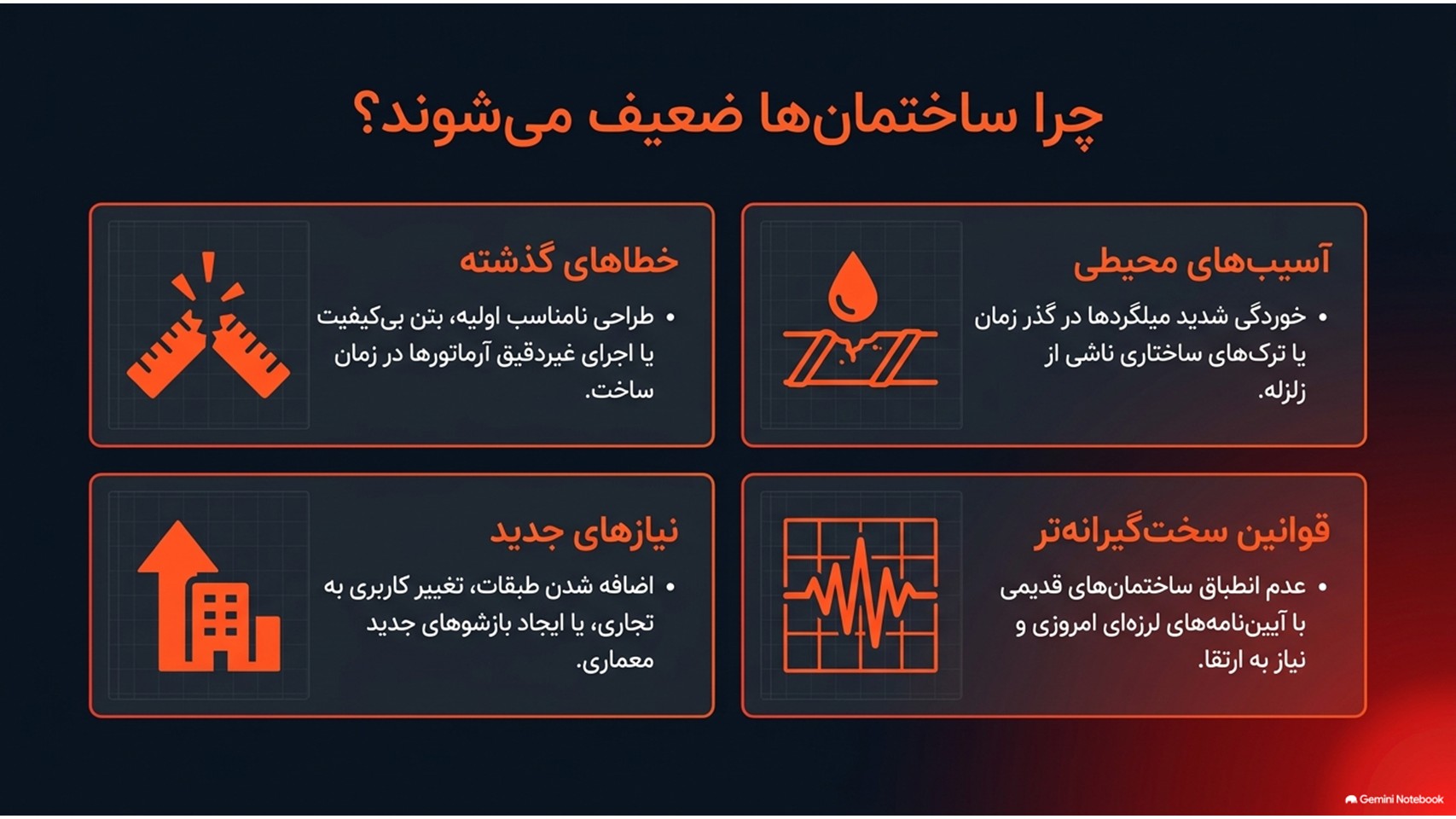

چرا از ژاکت بتنی برای مقاوم سازی استفاده میشود؟
ضعف یک عضو سازهای میتواند دلایل مختلفی داشته باشد. برای مثال:
طراحی اولیه نامناسب
اشتباه در اجرای آرماتورها
استفاده از بتن با مقاومت کمتر از مقدار طراحی
خوردگی میلگردها
آسیب ناشی از زلزله
افزایش تعداد طبقات
تغییر کاربری ساختمان
افزایش بارهای بهرهبرداری
حذف یا جابهجایی برخی اعضای سازهای
تغییرات معماری و ایجاد بازشوهای جدید
قدیمی بودن ساختمان و عدم انطباق با الزامات امروزی
ضعف در جزئیات لرزهای ستونها و اتصالات
در چنین شرایطی ممکن است تحلیل سازه نشان دهد که ظرفیت عضو موجود برای بارهای موردنظر کافی نیست.
ژاکت بتنی یکی از راهکارهایی است که میتواند برای افزایش ظرفیت عضو مورد بررسی قرار گیرد.

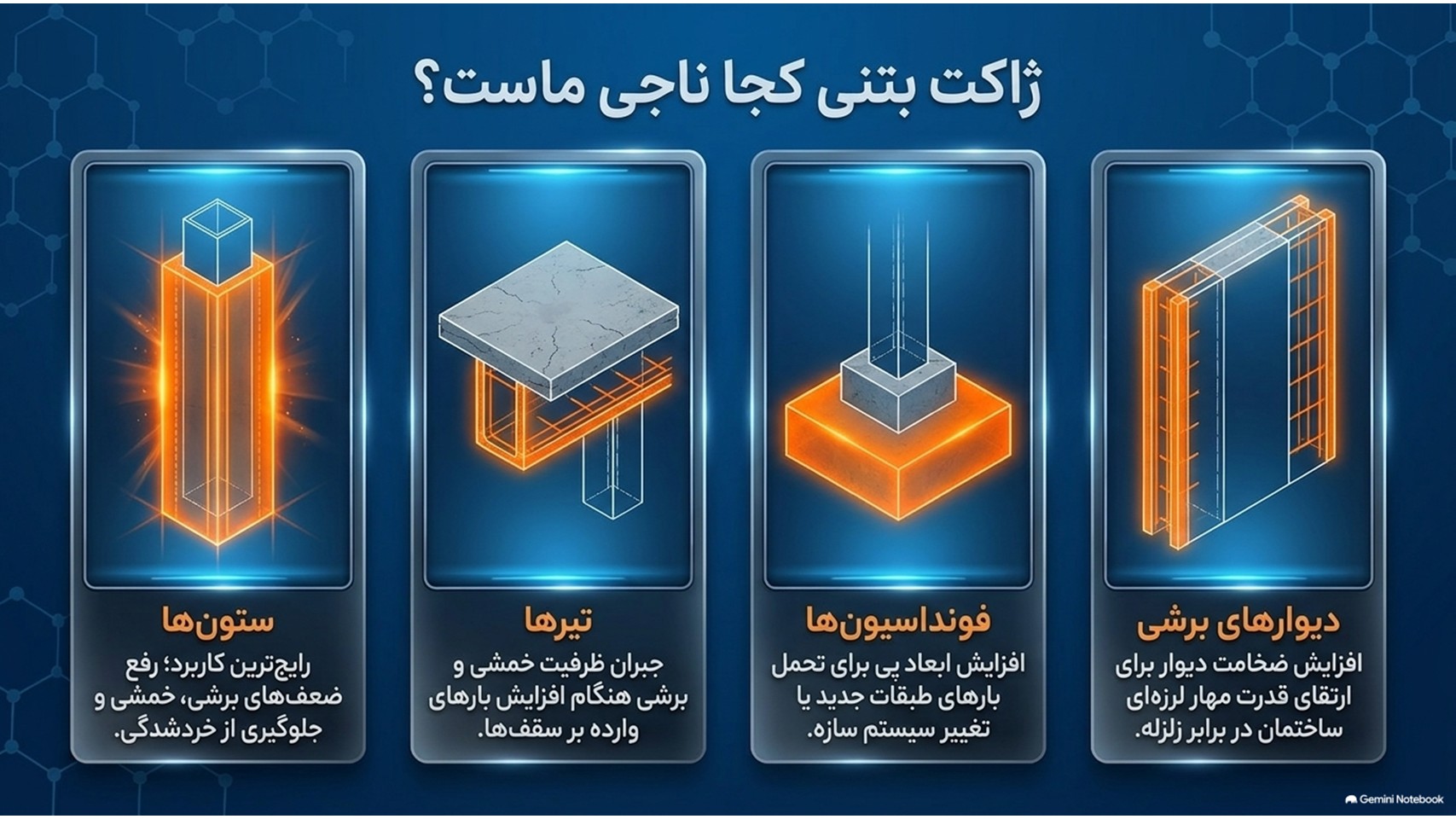

مهمترین کاربردهای ژاکت بتنی
۱. مقاوم سازی ستون با ژاکت بتنی
یکی از رایجترین کاربردهای ژاکت بتنی، مقاوم سازی ستونهای بتنآرمه است.
ستونها از مهمترین اعضای سازهای هستند و ضعف آنها میتواند تأثیر قابل توجهی بر عملکرد کلی ساختمان داشته باشد.
با اجرای ژاکت مناسب میتوان، بسته به شرایط و طرح مهندسی، ظرفیتهایی مانند:
ظرفیت فشاری
ظرفیت خمشی
ظرفیت برشی
سختی
شکلپذیری
محصورشدگی بتن
را بهبود داد.
تحقیقات آزمایشگاهی روی ستونهای بتنآرمه نیز افزایش ظرفیت و شکلپذیری ستونهای ژاکتشده را گزارش کردهاند.
۲. مقاوم سازی تیر با ژاکت بتنی
ژاکت بتنی میتواند برای تقویت تیرهای بتنآرمه نیز مورد استفاده قرار گیرد.
برای مثال، اگر یک تیر در اثر افزایش بارگذاری دچار کمبود ظرفیت خمشی یا برشی باشد، ممکن است افزایش مقطع و اضافه کردن آرماتورهای مناسب به عنوان یکی از گزینههای مقاوم سازی بررسی شود.
البته جزئیات اجرا در تیر با ستون متفاوت است و باید بر اساس رفتار مورد انتظار عضو و نحوه انتقال نیرو طراحی شود.
۳. مقاوم سازی فونداسیون با ژاکت بتنی
در بعضی پروژهها ظرفیت فونداسیون موجود برای بارهای جدید کافی نیست.
برای مثال:
اضافه شدن طبقه
تغییر سیستم سازهای
افزایش بار ستون
ضعف بتن یا آرماتور
تغییر شرایط بارگذاری
ممکن است نیاز به تقویت پی ایجاد کند.
در این شرایط یکی از راهکارهای قابل بررسی، افزایش ابعاد و تقویت فونداسیون با بتن مسلح جدید است.
البته در مقاوم سازی فونداسیون، موضوع انتقال نیرو بین بتن قدیم و جدید، آرماتورگذاری، اتصال به عضو موجود و شرایط خاک اهمیت بسیار زیادی دارد.
۴. مقاوم سازی دیوارهای بتنآرمه
در برخی پروژهها ممکن است دیوارهای بتنآرمه نیز نیاز به افزایش ظرفیت داشته باشند.
در چنین شرایطی بسته به نوع ضعف و هدف مقاوم سازی، افزایش ضخامت دیوار و اضافه کردن آرماتور و بتن جدید میتواند یکی از گزینههای مورد بررسی باشد.

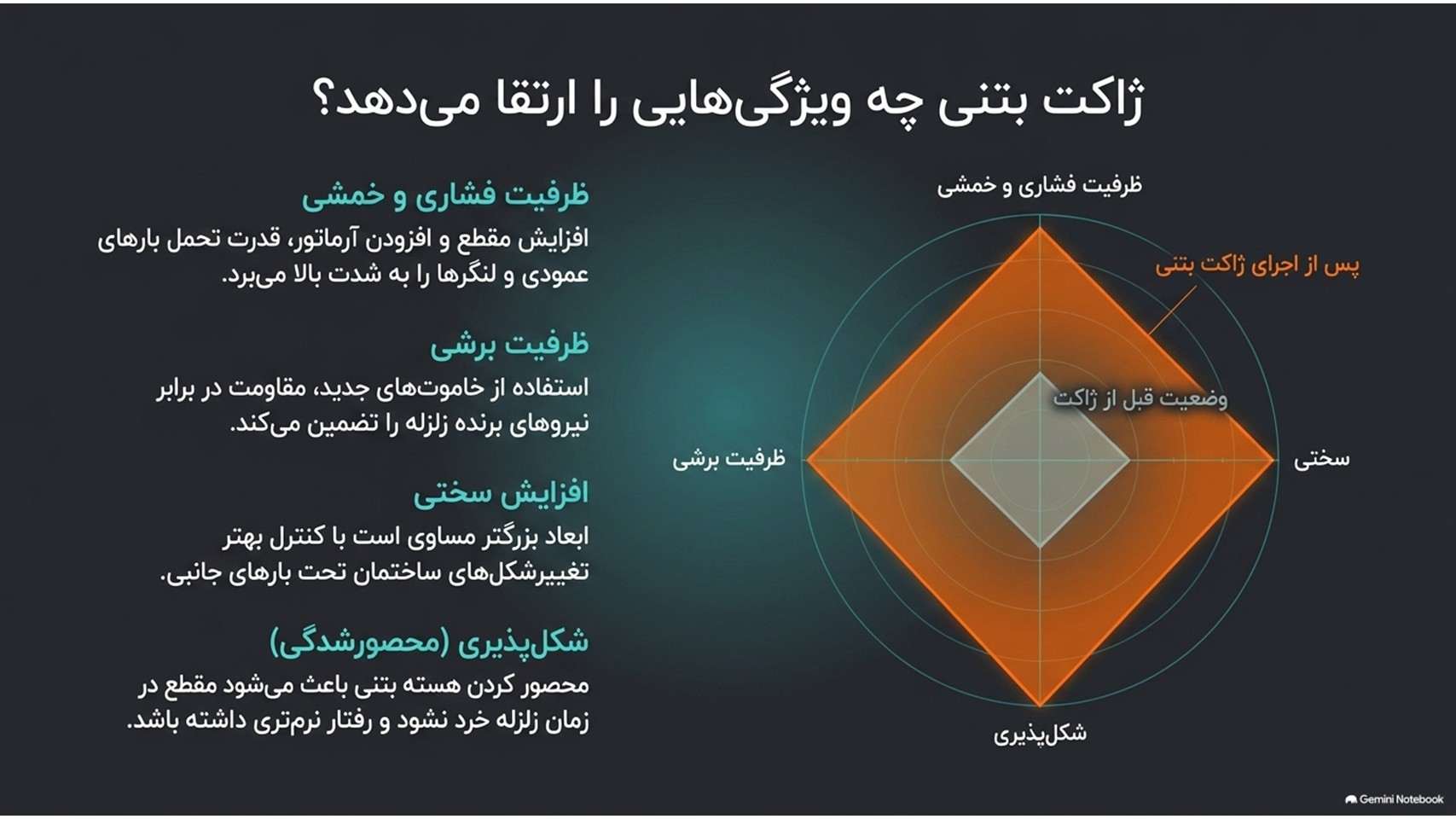

ژاکت بتنی چه مقاومتهایی را افزایش میدهد؟
یکی از اشتباهات رایج این است که تصور کنیم ژاکت بتنی همیشه و در همه شرایط تمام ظرفیتهای سازهای عضو را افزایش میدهد.
در واقع میزان و نوع افزایش ظرفیت کاملاً به طرح مقاوم سازی و جزئیات اتصال عضو جدید به قدیم بستگی دارد.
با طراحی و اجرای مناسب، ژاکت بتنی میتواند برای اهدافی مانند:
افزایش ظرفیت فشاری
افزایش سطح مقطع و استفاده از آرماتورهای جدید میتواند ظرفیت عضو را افزایش دهد.
افزایش ظرفیت خمشی
با اضافه کردن آرماتورهای مناسب در موقعیت موردنیاز، امکان افزایش ظرفیت خمشی عضو وجود دارد.
افزایش ظرفیت برشی
استفاده از خاموتها و جزئیات مناسب در ژاکت میتواند برای افزایش ظرفیت برشی عضو مورد استفاده قرار گیرد.
افزایش سختی
افزایش ابعاد مقطع بتنآرمه معمولاً موجب افزایش سختی عضو میشود؛ موضوعی که در تحلیل و طراحی لرزهای باید با دقت مورد توجه قرار گیرد.
افزایش شکلپذیری و محصورشدگی
در ستونها، جزئیات مناسب ژاکت میتواند محصورشدگی بتن و عملکرد لرزهای عضو را بهبود دهد.
مطالعات جدید نیز ژاکت بتنی را به عنوان روشی مناسب برای بهسازی برخی ستونهای دارای ضعف برشی معرفی کردهاند و بر اهمیت جزئیات خاموتها و رفتار مرکب عضو تأکید دارند.
مراحل اجرای مقاوم سازی با ژاکت بتنی
اجرای ژاکت بتنی صرفاً به معنای اضافه کردن چند سانتیمتر بتن به اطراف ستون یا تیر نیست.
این عملیات باید بر اساس طرح مقاوم سازی و جزئیات اجرایی مشخص انجام شود.
مراحل کلی میتواند به صورت زیر باشد:

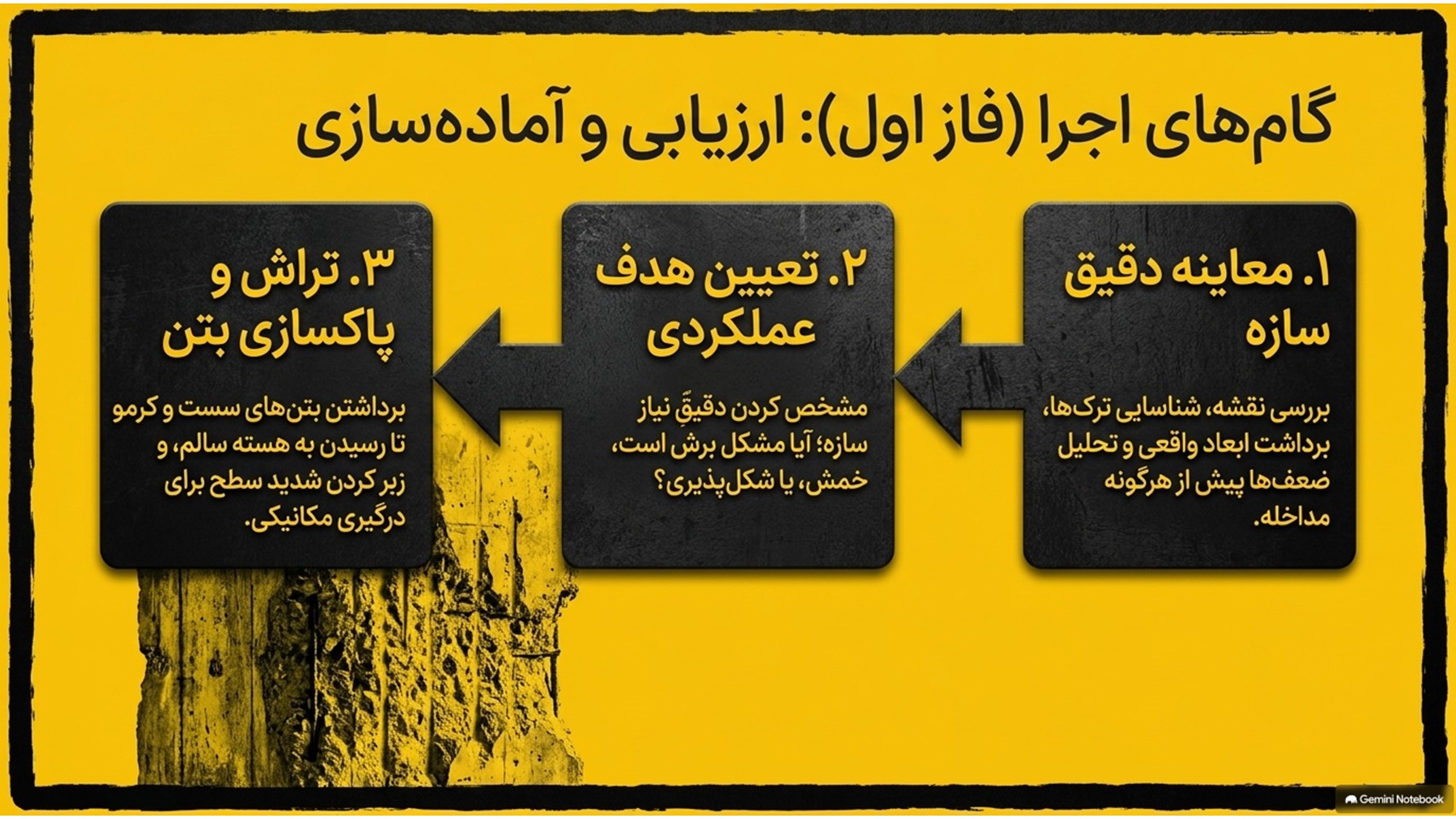

مرحله اول؛ بررسی و ارزیابی سازه
پیش از هر عملیات اجرایی، وضعیت عضو و سازه باید بررسی شود.
این بررسی میتواند شامل موارد زیر باشد:
بررسی نقشههای موجود
برداشت ابعاد واقعی اعضا
شناسایی آرماتورها
بررسی وضعیت بتن
بررسی ترکها و آسیبها
بررسی خوردگی میلگردها
انجام آزمایشهای لازم
بررسی بارهای موجود
تحلیل سازه
تعیین ضعف عضو
در پروژههای مقاوم سازی، تصمیم برای اجرای ژاکت باید نتیجه یک فرآیند مهندسی باشد، نه صرفاً یک تصمیم اجرایی.
مرحله دوم؛ تعیین هدف مقاوم سازی
قبل از طراحی ژاکت باید مشخص شود که هدف از مقاوم سازی چیست.
برای مثال:
افزایش ظرفیت فشاری؟
افزایش ظرفیت خمشی؟
افزایش ظرفیت برشی؟
افزایش شکلپذیری؟
افزایش سختی؟
اصلاح ضعف لرزهای؟
یا ترکیبی از چند هدف.
این موضوع اهمیت زیادی دارد، زیرا جزئیات ژاکت بر اساس هدف مقاوم سازی تعیین میشود.
مرحله سوم؛ آمادهسازی سطح بتن موجود
یکی از حساسترین قسمتهای اجرای ژاکت بتنی، آمادهسازی سطح بتن قدیمی است.
سطح بتن موجود باید از مصالح سست، آلودگیها، گردوغبار و بخشهای ضعیف پاک شود.
در صورت وجود بتن کرمو یا آسیبدیده، قسمتهای نامناسب باید تا رسیدن به بتن سالم حذف و ترمیم شوند.
همچنین زبر کردن مناسب سطح میتواند در ایجاد اتصال بهتر بین بتن قدیمی و جدید مؤثر باشد.
تحقیقات انجامشده درباره ژاکت بتنی نشان میدهد که رفتار سطح مشترک بتن قدیم و جدید یکی از عوامل مهم در عملکرد عضو ژاکتشده است.
مرحله چهارم؛ بررسی و اصلاح میلگردهای موجود
در صورت وجود خوردگی میلگردها، وضعیت آرماتور باید بررسی شود.
اگر میلگردها دچار خوردگی قابل توجه شده باشند، نمیتوان بدون بررسی مهندسی صرفاً بتن جدید را روی آنها اجرا کرد.
در صورت نیاز:
بتن اطراف میلگرد باز میشود.
محصولات خوردگی پاک میشوند.
وضعیت سطح و کاهش قطر میلگرد بررسی میشود.
در صورت نیاز، میلگرد ترمیم یا تعویض میشود.
سپس عملیات ترمیم و مقاوم سازی انجام میگیرد.

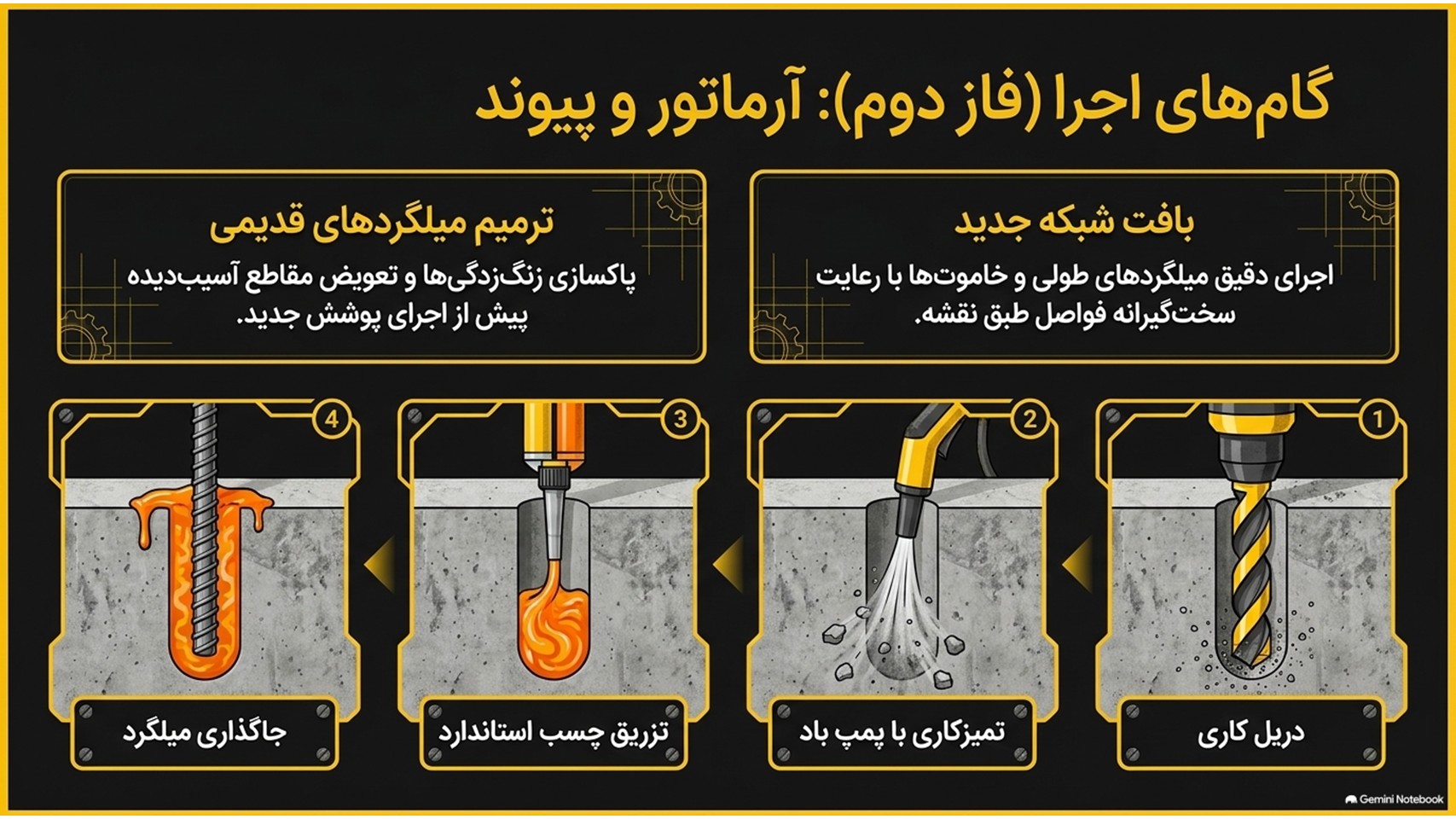

مرحله پنجم؛ اجرای آرماتورهای جدید
یکی از بخشهای اصلی ژاکت، شبکه آرماتور جدید است.
این شبکه معمولاً شامل:
میلگردهای طولی
خاموتها
سنجاقیها یا رابطها
میلگردهای اتصال
جزئیات مهاری
است.
ابعاد، تعداد، قطر و فاصله میلگردها باید از نقشه طراحی مقاوم سازی استخراج شود.
در پژوهشهای تخصصی مربوط به ژاکت بتنی ستونها نیز موضوع مهار میلگردهای جدید، عبور آنها از دال و جزئیات خاموتها از عوامل مهم اجرای صحیح معرفی شده است.
مرحله ششم؛ ایجاد اتصال بین بتن قدیم و جدید
یکی از مهمترین موضوعات در ژاکت بتنی، نحوه انتقال نیرو بین عضو قدیمی و ژاکت جدید است.
در بعضی پروژهها ممکن است استفاده از:
کاشت میلگرد
انکرهای مکانیکی
اتصالهای فولادی
زبر کردن سطح
مواد اتصالدهنده
جزئیات خاص آرماتورگذاری
در طرح پیشبینی شود.
انتخاب روش اتصال باید بر اساس محاسبات و شرایط پروژه انجام شود.
کاشت میلگرد نیز باید مطابق طراحی، قطر، عمق کاشت، فاصله، نوع چسب و شرایط بتن موجود انجام شود.
بنابراین استفاده خودسرانه از چسب یا تعیین عمق کاشت صرفاً بر اساس تجربه اجرایی توصیه نمیشود.

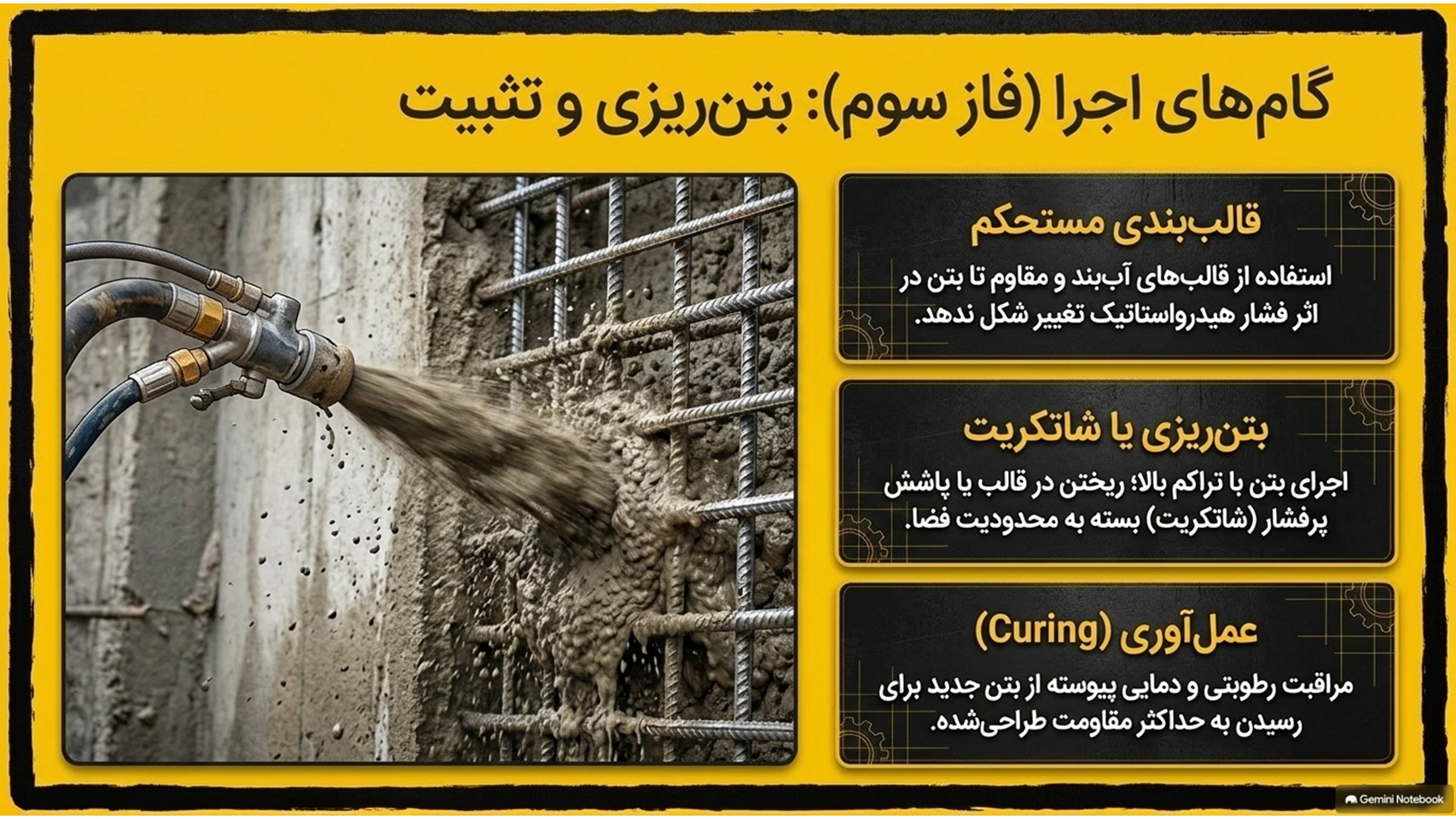

مرحله هفتم؛ قالببندی
پس از اجرای آرماتورها، قالببندی ژاکت انجام میشود.
قالبها باید:
استحکام کافی داشته باشند.
در برابر فشار بتن تغییر شکل ندهند.
آببندی مناسبی داشته باشند.
ابعاد موردنظر طرح را تأمین کنند.
امکان تراکم مناسب بتن را فراهم کنند.
در برخی شرایط خاص، به دلیل محدودیت فضا یا هندسه عضو، ممکن است روشهای اجرایی متفاوتی مورد استفاده قرار گیرد.
مرحله هشتم؛ بتنریزی یا بتنپاشی
بسته به شرایط پروژه، بتن ژاکت میتواند با روشهای مختلف اجرا شود.
دو روش متداول عبارتاند از:
بتنریزی در قالب
در این روش بتن مناسب در قالب اطراف عضو قرار میگیرد.
در برخی پروژهها از بتن پاششی یا Shotcrete استفاده میشود.
تحقیقات انجامشده روی مقاوم سازی ستونها و اتصالات بتنآرمه نشان دادهاند که ژاکتهای اجراشده با شاتکریت و بتن درجا میتوانند در شرایط مناسب عملکرد مؤثری داشته باشند.
مرحله نهم؛ عملآوری و کنترل کیفیت
بعد از اجرای بتن، عملیات عملآوری باید متناسب با مشخصات بتن و شرایط محیطی انجام شود.
همچنین کنترل کیفیت مصالح و اجرای عملیات اهمیت بسیار زیادی دارد.
مواردی مانند:
مقاومت بتن
کیفیت مصالح
نسبتهای اختلاط
تراکم بتن
پوشش بتن
محل میلگردها
فاصله خاموتها
کیفیت اتصال
ابعاد نهایی ژاکت
باید کنترل شوند.

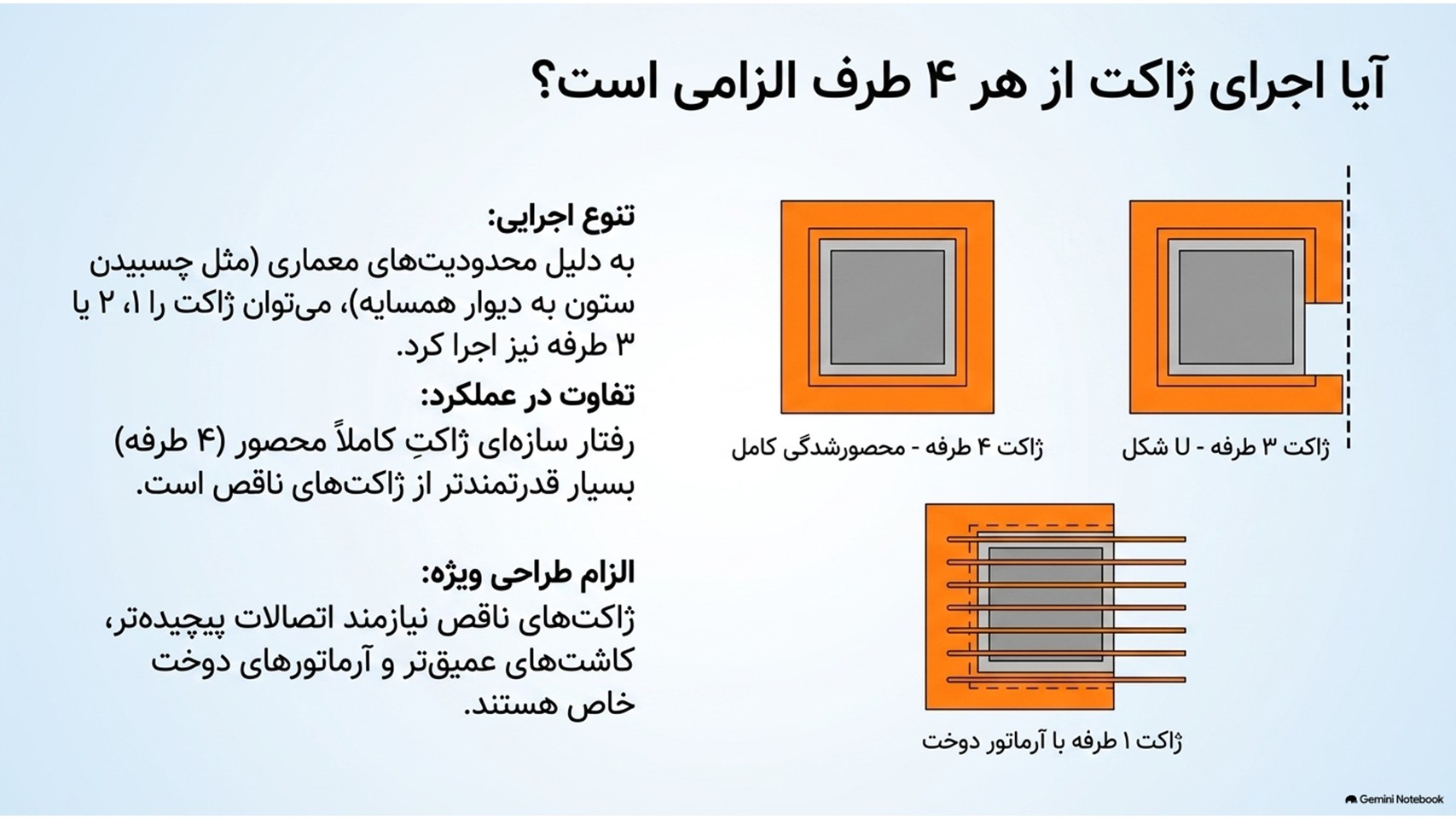

آیا ژاکت بتنی باید از چهار طرف عضو اجرا شود؟
خیر، همیشه امکان یا الزام اجرای ژاکت چهارطرفه وجود ندارد.
در بعضی پروژهها ممکن است به دلیل:
محدودیت معماری
مجاورت ساختمانها
وجود دیوار
محدودیت دسترسی
شرایط اجرایی
ژاکت دوطرفه یا حتی راهکارهای متفاوت مورد استفاده قرار گیرد.
اما نکته مهم این است که عملکرد ژاکت یکطرفه یا دوطرفه با ژاکت کاملاً محصور متفاوت است و نحوه انتقال نیرو باید در طراحی لحاظ شود.
مطالعات آزمایشگاهی روی ژاکتهای دوطرفه و چهارطرفه نشان دادهاند که نوع ژاکت و جزئیات اتصال میتواند بر عملکرد لرزهای عضو تأثیر بگذارد.
مزایای مقاوم سازی با ژاکت بتنی:
۱. افزایش ظرفیت باربری
یکی از اصلیترین دلایل استفاده از ژاکت بتنی، امکان افزایش ظرفیت عضو است.
۲. افزایش سختی
افزایش ابعاد مقطع میتواند سختی عضو را افزایش دهد.
۳. امکان افزایش ظرفیت برشی
با طراحی صحیح آرماتورهای عرضی، امکان تقویت برشی عضو وجود دارد.
۴. بهبود عملکرد لرزهای
در صورت طراحی مناسب، ژاکت بتنی میتواند در بهبود عملکرد لرزهای اعضای بتنآرمه مؤثر باشد.
۵. سازگاری مصالح
در بسیاری از پروژهها استفاده از بتن و فولاد برای تقویت عضو بتنی از نظر مصالح، گزینهای منطقی و شناختهشده است.
۶. قابلیت اجرا برای اعضای مختلف
این روش تنها به ستون محدود نیست و میتواند در طرحهای مناسب برای تیر، فونداسیون و سایر اعضا نیز بررسی شود.
معایب و محدودیتهای ژاکت بتنی:
افزایش ابعاد عضو
یکی از مهمترین معایب ژاکت بتنی، افزایش ابعاد عضو است.
این موضوع ممکن است:
فضای معماری را کاهش دهد.
ابعاد ستون را افزایش دهد.
روی معماری داخلی تأثیر بگذارد.
در پارکینگ یا مسیرهای عبور مشکل ایجاد کند.
افزایش وزن سازه
بتن جدید وزن قابل توجهی به سازه اضافه میکند.
بنابراین افزایش وزن ناشی از ژاکت باید در ارزیابی و تحلیل سازه لحاظ شود.
زمان اجرای نسبتاً بالا
مراحل تخریب، آمادهسازی، آرماتوربندی، قالببندی، بتنریزی و عملآوری میتواند زمان اجرای پروژه را افزایش دهد.
نیاز به فضای اجرایی
برای اجرای ژاکت معمولاً به فضای کافی برای آرماتوربندی، قالببندی و بتنریزی نیاز است.
مشکل در ساختمانهای فعال
اگر ساختمان در حال بهرهبرداری باشد، اجرای ژاکت ممکن است باعث ایجاد محدودیت و مزاحمت برای ساکنان یا کاربران شود.

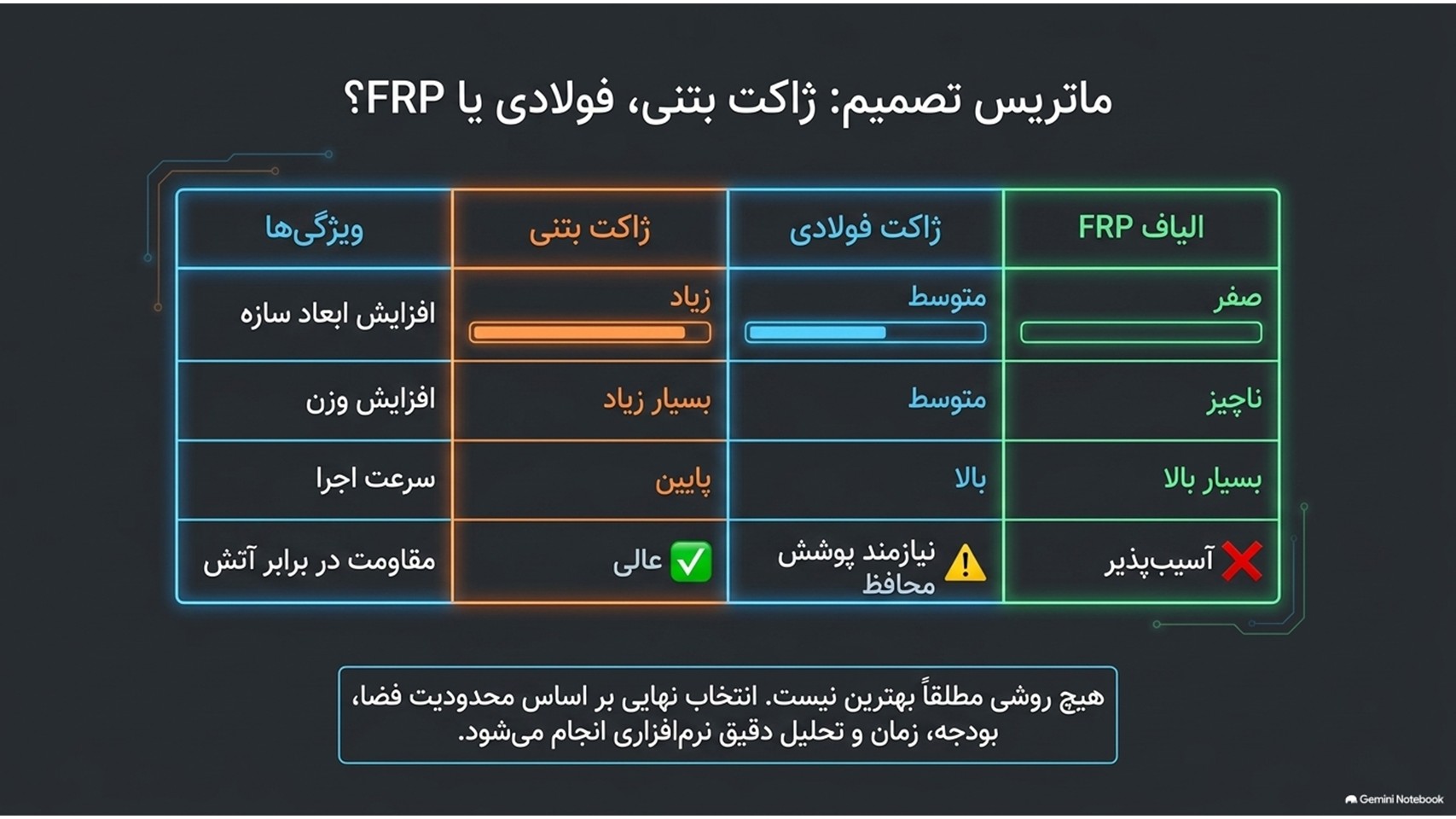

ژاکت بتنی یا ژاکت فولادی؟
انتخاب بین این دو روش به شرایط پروژه بستگی دارد.
ویژگی ژاکت بتنی ژاکت فولادی
افزایش ابعاد معمولاً زیاد معمولاً کمتر
افزایش وزن قابل توجه نسبتاً کمتر
سرعت اجرا معمولاً کمتر معمولاً بیشتر
نیاز به قالببندی معمولاً دارد معمولاً ندارد
مقاومت در برابر آتش مناسب با جزئیات صحیح نیازمند حفاظت مناسب
تجهیزات اجرایی بتن و تجهیزات مرتبط تجهیزات فلزکاری و جوشکاری
کاربرد افزایش ظرفیت و سختی تقویت سریعتر برخی اعضا
کنترل خوردگی مشابه بتنآرمه نیازمند توجه ویژه به خوردگی فولاد
هیچکدام از این روشها را نمیتوان به عنوان «بهترین روش برای تمام پروژهها» معرفی کرد.
انتخاب باید بر اساس نوع ضعف، هدف مقاوم سازی، شرایط معماری، محدودیت اجرایی، هزینه، زمان و نتایج تحلیل سازه انجام شود.
ژاکت بتنی یا FRP؟
FRP معمولاً ضخامت بسیار کمی به عضو اضافه میکند و وزن آن نیز پایین است؛ در نتیجه در پروژههایی که محدودیت افزایش ابعاد یا وزن وجود دارد، میتواند گزینه مناسبی باشد.
از طرف دیگر، ژاکت بتنی میتواند افزایش قابل توجهی در سطح مقطع، ظرفیت و سختی عضو ایجاد کند، اما در مقابل وزن و ابعاد عضو را افزایش میدهد.
به همین دلیل انتخاب بین ژاکت بتنی و FRP باید بر اساس نوع ضعف عضو و هدف مقاوم سازی انجام شود، نه صرفاً بر اساس هزینه مصالح.
مطالعات مروری نیز ژاکت بتنی، ژاکت فولادی و سیستمهای FRP را به عنوان خانوادههای مختلف روشهای تقویت ستونهای بتنآرمه بررسی کردهاند.

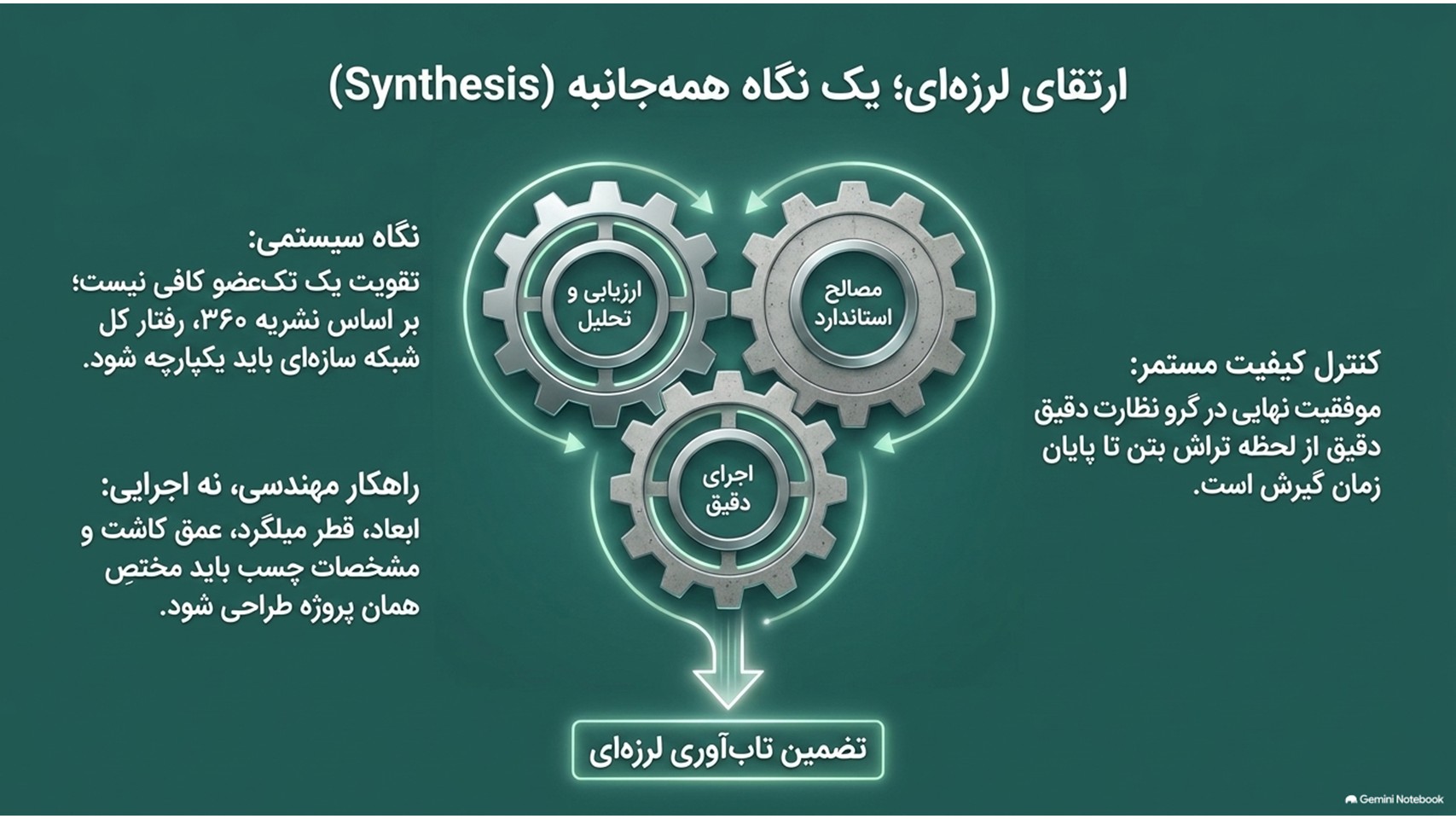

نقش ژاکت بتنی در مقاوم سازی لرزهای
در ساختمانهای قدیمی، یکی از مشکلات رایج میتواند ضعف ستونها، اتصالات تیر و ستون و جزئیات ناکافی آرماتورگذاری باشد.
در چنین شرایطی، ژاکت بتنی میتواند یکی از گزینههای مقاوم سازی لرزهای باشد.
اما یک نکته بسیار مهم وجود دارد:
مقاوم سازی لرزهای یک ساختمان با تقویت یک عضو برابر نیست.
ممکن است یک ستون ضعیف باشد و ژاکت شود، اما پس از تقویت آن، ضعف به عضو دیگری منتقل شود.
بنابراین در مقاوم سازی لرزهای باید رفتار کل سیستم سازهای بررسی شود.
در ایران، نشریه ۳۶۰ با عنوان «دستورالعمل بهسازی لرزهای ساختمانهای موجود» چارچوبی برای ارزیابی و بهسازی ساختمانهای موجود ارائه میکند و فصل مستقلی برای سازهها و اجزای بتنی دارد.
در سطح بینالمللی نیز ACI CODE-369.1-22 معیارهای ارزیابی و بهسازی لرزهای ساختمانهای بتنآرمه موجود را در چارچوب ASCE 41 ارائه میکند.
آیا ژاکت بتنی فقط برای ساختمانهای قدیمی است؟
خیر.
ژاکت بتنی میتواند برای ساختمانهای قدیمی یا جدیدی که به هر دلیل دچار کمبود ظرفیت هستند مورد بررسی قرار گیرد.
برای مثال:
ساختمان قدیمی
ساختمان ممکن است با استانداردهای قدیمی طراحی شده باشد.
تغییر کاربری
تغییر کاربری میتواند باعث افزایش بارهای بهرهبرداری شود.
اضافه طبقه
اضافه کردن طبقه جدید، بار اعضای موجود را افزایش میدهد.
خطای اجرایی
ممکن است مشخص شود که عضو موجود مطابق نقشه اجرا نشده است.
آسیب سازهای
زلزله، آتشسوزی، ضربه یا سایر حوادث ممکن است باعث کاهش ظرفیت عضو شده باشند.
ژاکت بتنی برای ستون آسیبدیده
اگر ستون ترکخورده، آسیبدیده یا دچار تخریب بتن باشد، نباید بدون بررسی مستقیماً روی آن ژاکت اجرا کرد.
ابتدا باید مشخص شود:
علت آسیب چه بوده است؟
برای مثال اگر علت آسیب:
خوردگی میلگرد
نشست
بارگذاری بیش از ظرفیت
زلزله
ضعف بتن
خطای اجرایی
باشد، باید علت اصلی نیز مورد توجه قرار گیرد.
تحقیقات آزمایشگاهی روی ستونهای آسیبدیده نشان دادهاند که ژاکت بتنی میتواند ظرفیت ستون را به میزان قابل توجهی افزایش دهد، اما وضعیت عضو قبل از مقاوم سازی بر عملکرد نهایی تأثیر دارد.
اهمیت اتصال بتن قدیم و جدید
یکی از مهمترین نکات در اجرای ژاکت بتنی، سطح مشترک بین بتن قدیم و بتن جدید است.
اگر بتن جدید و عضو قدیمی نتوانند نیروها را به شکل مناسب منتقل کنند، نمیتوان انتظار داشت ژاکت مطابق فرض طراحی عمل کند.
به همین دلیل در طراحی و اجرا باید موضوعاتی مانند:
زبری سطح
تمیزی سطح
اتصال مکانیکی
کاشت میلگرد
آرماتورهای رابط
آمادهسازی بتن قدیمی
کیفیت بتن جدید
با دقت بررسی شوند.
مطالعات آزمایشگاهی نشان دادهاند که آمادهسازی سطح و جزئیات اتصال میتوانند بر رفتار مرکب بتن قدیم و جدید اثر قابل توجهی داشته باشند.
آیا استفاده از چسب بتن برای ژاکت بتنی کافی است؟
خیر.
یکی از برداشتهای اشتباه در پروژههای اجرایی این است که تصور شود استفاده از یک ماده چسبنده بین بتن قدیم و جدید به تنهایی میتواند اتصال سازهای را تأمین کند.
اتصال ژاکت باید بر اساس سیستم انتقال نیرو و طراحی سازهای انجام شود.
در برخی پروژهها ممکن است ماده اتصالدهنده مورد استفاده قرار گیرد، اما این موضوع جایگزین طراحی آرماتورهای اتصال، کاشت میلگرد یا سایر جزئیات سازهای موردنیاز نیست.
کنترل کیفیت اجرای ژاکت بتنی
برای اینکه ژاکت بتنی عملکرد مناسبی داشته باشد، کنترل کیفیت باید از مرحله بررسی عضو تا پایان اجرا ادامه داشته باشد که برخی کنترلهای مهم عبارتاند از:
کنترل بتن موجود
مقاومت بتن
وضعیت ترکها
کرموشدگی
خوردگی
کیفیت سطح
کنترل آرماتورها
قطر میلگرد
تعداد میلگرد
فاصله میلگردها
طول مهاری
پوشش بتن
فاصله خاموتها
کنترل کاشت میلگرد
قطر سوراخ
عمق کاشت
تمیزی سوراخ
نوع چسب
شرایط بتن
زمان گیرش
نحوه نصب
کنترل بتن جدید
طرح اختلاط
اسلامپ یا مشخصات اجرایی مرتبط
مقاومت فشاری
تراکم
عملآوری
کنترل ابعاد نهایی
ابعاد ژاکت باید با نقشههای اجرایی مطابقت داشته باشد.

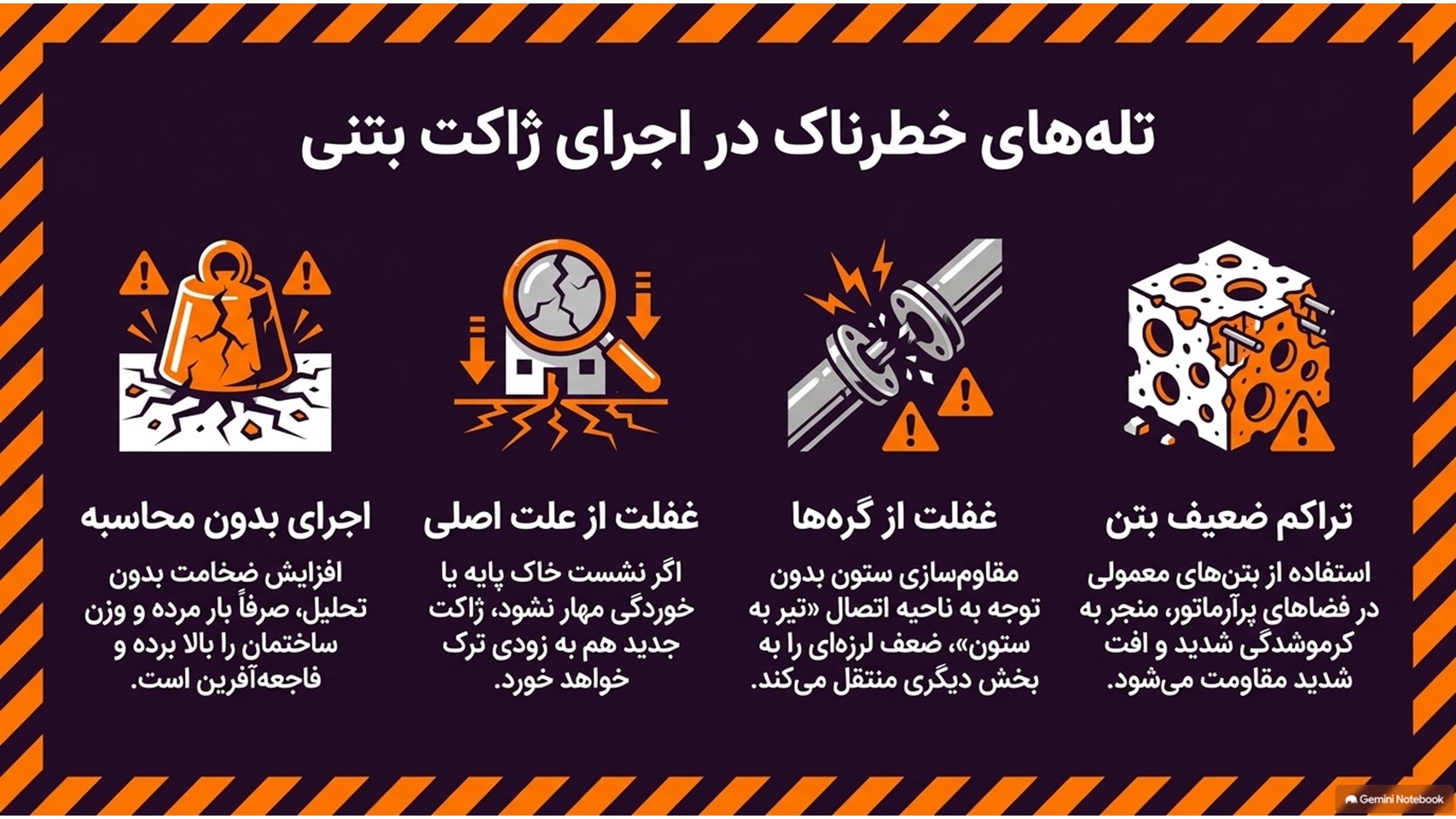

اشتباهات رایج در اجرای ژاکت بتنی:
۱. اجرای ژاکت بدون طراحی سازهای
یکی از خطرناکترین اشتباهات این است که تصور شود افزایش ابعاد عضو به خودی خود مساوی با مقاوم سازی است.
۲. بیتوجهی به علت ضعف عضو
اگر علت آسیب برطرف نشود، ممکن است مشکل پس از مدتی دوباره ایجاد شود.
۳. اتصال ضعیف بتن قدیم و جدید
عدم توجه به سطح مشترک میتواند باعث کاهش عملکرد واقعی ژاکت شود.
۴. اجرای نادرست کاشت میلگرد
عمق، قطر، فاصله و نوع ماده کاشت باید مطابق طراحی و دستورالعمل محصول انتخاب شود.
۵. تراکم نامناسب بتن
در ژاکتهای باریک و پرتراکم، بتن باید بتواند به شکل مناسب در اطراف آرماتورها قرار گیرد.
۶. افزایش وزن بدون بررسی سازه
ژاکت بتنی وزن ساختمان را افزایش میدهد و این افزایش وزن باید در ارزیابی سازه لحاظ شود.
۷. بیتوجهی به جزئیات اتصال تیر و ستون
در مقاوم سازی لرزهای، تنها تقویت ستون کافی نیست و عملکرد ناحیه اتصال نیز باید بررسی شود.
در یک پروژه ممکن است ژاکت بتنی بهترین گزینه باشد، در پروژه دیگر ژاکت فولادی، در پروژهای FRP و در پروژهای دیگر اضافه کردن دیوار برشی یا اصلاح سیستم باربر جانبی مناسبتر باشد.
حتی ممکن است برای یک ساختمان از ترکیب چند روش استفاده شود.
به همین دلیل انتخاب روش مقاوم سازی باید بر اساس:
ارزیابی وضع موجود → تحلیل سازه → تعیین هدف عملکردی → بررسی گزینهها → طراحی → اجرا → کنترل کیفیت
انجام شود.
جمعبندی
مقاوم سازی با ژاکت بتنی یکی از روشهای مؤثر و شناختهشده برای تقویت اعضای بتنآرمه است که با افزایش ابعاد مقطع، افزودن بتن و آرماتورهای جدید و ایجاد اتصال مناسب میان بخش قدیمی و جدید، میتواند ظرفیت و عملکرد عضو را بهبود دهد.
این روش در مقاوم سازی:
ستونها
تیرها
فونداسیونها
دیوارهای بتنآرمه
برخی اعضای پلها
قابل استفاده است.
با این حال، ژاکت بتنی صرفاً یک عملیات اجرایی نیست؛ بلکه یک راهکار مهندسی است که باید بر اساس ارزیابی سازه، محاسبات و جزئیات طراحی اجرا شود.
تجربه و تحقیقات انجامشده نشان میدهد که عواملی مانند آمادهسازی سطح، اتصال بتن قدیم و جدید، مهار آرماتورهای جدید، جزئیات خاموتها، کیفیت بتن و نحوه اجرای ژاکت تأثیر مستقیمی بر عملکرد نهایی سیستم دارند.
بنابراین اگر هدف، مقاوم سازی واقعی و قابل اتکای یک ساختمان باشد، نباید صرفاً به افزایش ضخامت بتن یا اجرای آرماتورهای بیشتر اکتفا کرد؛ بلکه تمام مراحل باید از شناخت وضع موجود تا طراحی، اجرا و کنترل کیفیت به صورت یکپارچه انجام شود.
نکته مهم: جزئیات ابعاد ژاکت، قطر و تعداد میلگردها، فاصله خاموتها، عمق کاشت میلگرد، مشخصات بتن و نحوه اتصال عضو جدید به سازه موجود، باید برای هر پروژه توسط مهندس طراح مقاوم سازی تعیین شود و نمیتوان یک جزئیات اجرایی ثابت را برای همه ساختمانها تجویز کرد.
نظرات (۰)
هنوز نظری ثبت نشده است.
