چرا به مقاومسازی نیاز داریم؟ بررسی دلایل، اهمیت و ضرورت مقاومسازی ساختمانها و سازهها
چرا به مقاومسازی نیاز داریم؟ تغییر کاربری، افزایش بار و طبقات، زلزله، فرسودگی، خوردگی، ضعف طراحی و اجرای نامناسب از مهمترین دلایل نیاز به مقاومسازی هستند. در این مقاله با ضرورت مقاومسازی، علائم نیاز به بهسازی، روشهای کلی و اهمیت ارزیابی سازه قبل از اجرا آشنا میشوید.
مقدمه؛ چرا مقاومسازی به یک ضرورت تبدیل شده است؟
ساختمانها و سازهها برای آن ساخته میشوند که سالها در برابر بارهای مختلف، شرایط محیطی و حوادث احتمالی عملکرد مناسبی داشته باشند. اما هیچ سازهای برای همیشه در شرایط ایدهآل باقی نمیماند.
تغییرات آییننامههای طراحی، افزایش بارهای وارد بر ساختمان، تغییر کاربری، اشتباهات طراحی یا اجرا، فرسودگی مصالح، خوردگی میلگردها و سازههای فولادی، آسیبهای ناشی از زلزله و حتی تغییر شرایط بهرهبرداری میتوانند باعث شوند سازهای که زمانی ایمن بوده، دیگر عملکرد مورد انتظار را نداشته باشد.
اینجاست که مقاومسازی و بهسازی سازه اهمیت پیدا میکند.
در استانداردهای تخصصی نیز ارزیابی و بهسازی ساختمان موجود بهعنوان مسئلهای متفاوت از طراحی ساختمان جدید در نظر گرفته میشود؛ زیرا در سازه موجود، مهندس باید شرایط واقعی ساختمان، مصالح موجود، جزئیات اجرایی و آسیبها را نیز در ارزیابی لحاظ کند. استاندارد ASCE/SEI 41-23 نیز مشخصاً برای ارزیابی و بهسازی لرزهای ساختمانهای موجود تدوین شده است.

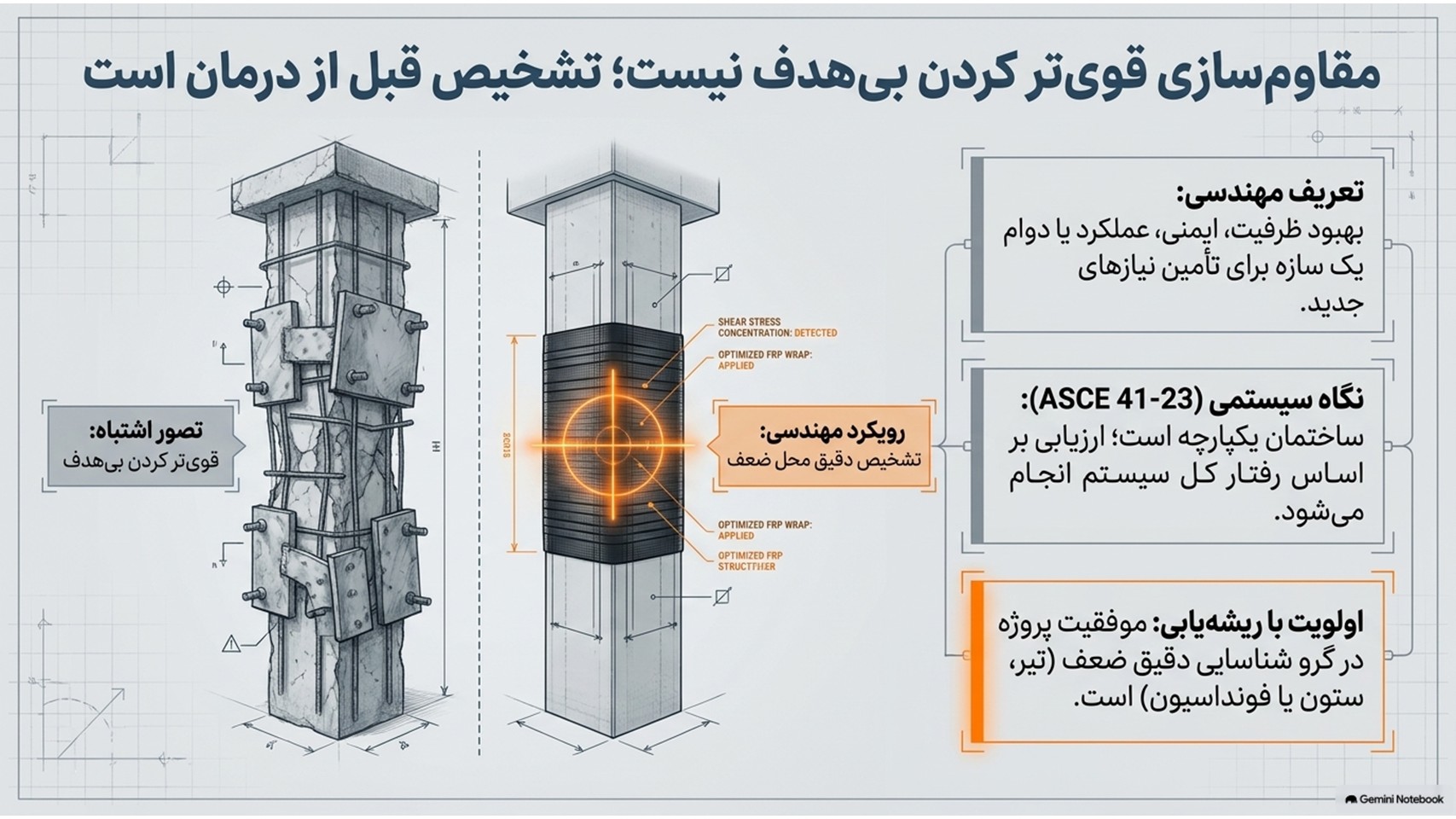

مقاومسازی دقیقاً یعنی چه؟
به زبان ساده، مقاومسازی یعنی انجام اقدامات مهندسی برای بهبود ظرفیت، ایمنی، عملکرد یا دوام یک سازه موجود، بهگونهای که بتواند نیازهای موردنظر را بهتر تأمین کند.
البته مقاومسازی الزاماً به معنی «قویتر کردن همه قسمتهای ساختمان» نیست.
ممکن است مشکل اصلی یک ساختمان کمبود مقاومت یک ستون باشد؛ در ساختمان دیگری ضعف تیرها مسئله اصلی باشد و در سازهای دیگر، مشکل از سیستم باربر جانبی، اتصالات، دیوارهای برشی یا حتی فونداسیون باشد.
بنابراین مقاومسازی موفق از تشخیص صحیح مشکل شروع میشود، نه از انتخاب یک روش اجرایی خاص.

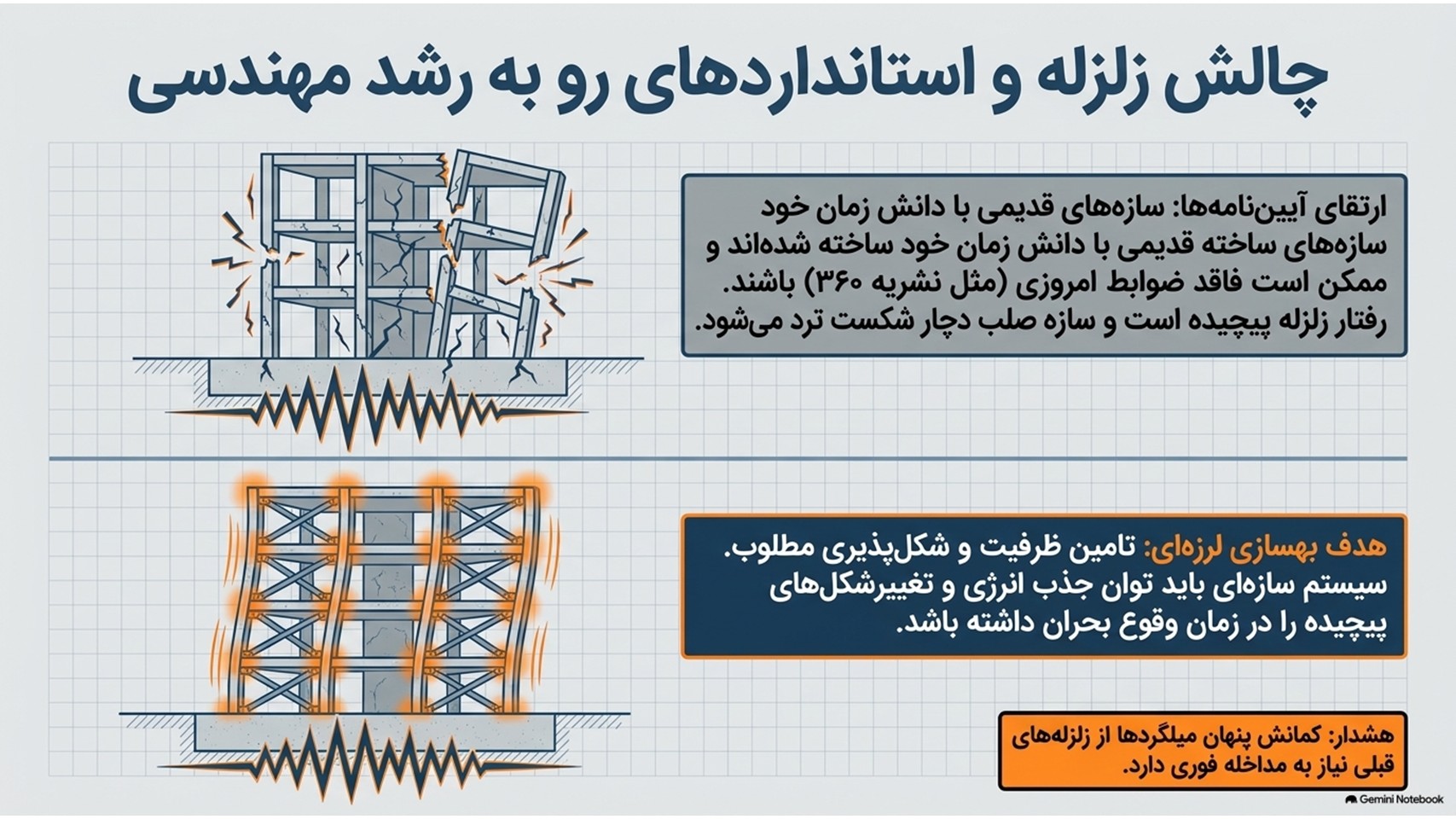

۱. افزایش ایمنی در برابر زلزله
یکی از مهمترین دلایل مقاومسازی در ایران، کاهش آسیبپذیری ساختمانها در برابر زلزله است.
زلزله به ساختمان صرفاً یک «نیروی افقی» وارد نمیکند؛ حرکت زمین باعث ایجاد نیروها و تغییرشکلهای پیچیدهای در سیستم سازهای میشود.
اگر اعضای سازهای، اتصالات یا سیستم باربر جانبی ظرفیت کافی نداشته باشند، ممکن است آسیبهای جدی ایجاد شود.
هدف از بهسازی لرزهای میتواند کاهش احتمال خرابی شدید، افزایش ظرفیت اعضا، بهبود شکلپذیری و رساندن عملکرد سازه به سطح هدف تعیینشده باشد.
استاندارد ASCE 41 نیز ارزیابی و مقاومسازی لرزهای را بر اساس سطح عملکرد مورد انتظار سازه و سطح خطر لرزهای دنبال میکند.
در ایران نیز نشریه ۳۶۰ با عنوان «دستورالعمل بهسازی لرزهای ساختمانهای موجود» یکی از منابع مهم برای ارزیابی و بهسازی ساختمانهای موجود است. این دستورالعمل برای سازههای موجود تدوین شده و با هدف فراهم کردن چارچوبی برای تصمیمگیری و اقدامات بهسازی لرزهای مورد استفاده مهندسان قرار میگیرد.
۲. بسیاری از ساختمانهای قدیمی با معیارهای امروزی طراحی نشدهاند
یکی از دلایل مهم نیاز به مقاومسازی، تفاوت بین ضوابط زمان ساخت ساختمان و الزامات امروزی است.
آییننامههای مهندسی در طول زمان تغییر میکنند. دانش مهندسی زلزله، روشهای تحلیل، شناخت رفتار مصالح و جزئیات اجرایی نیز توسعه پیدا کرده است.
بنابراین ممکن است ساختمانی در زمان ساخت خود مطابق ضوابط موجود ساخته شده باشد، اما امروز برای رسیدن به سطح عملکرد موردنظر نیازمند بررسی یا بهسازی باشد.
این موضوع به معنی «حتماً ناایمن بودن ساختمان قدیمی» نیست؛ بلکه یعنی ساختمان باید بر اساس شرایط واقعی و معیارهای موردنظر ارزیابی شود.

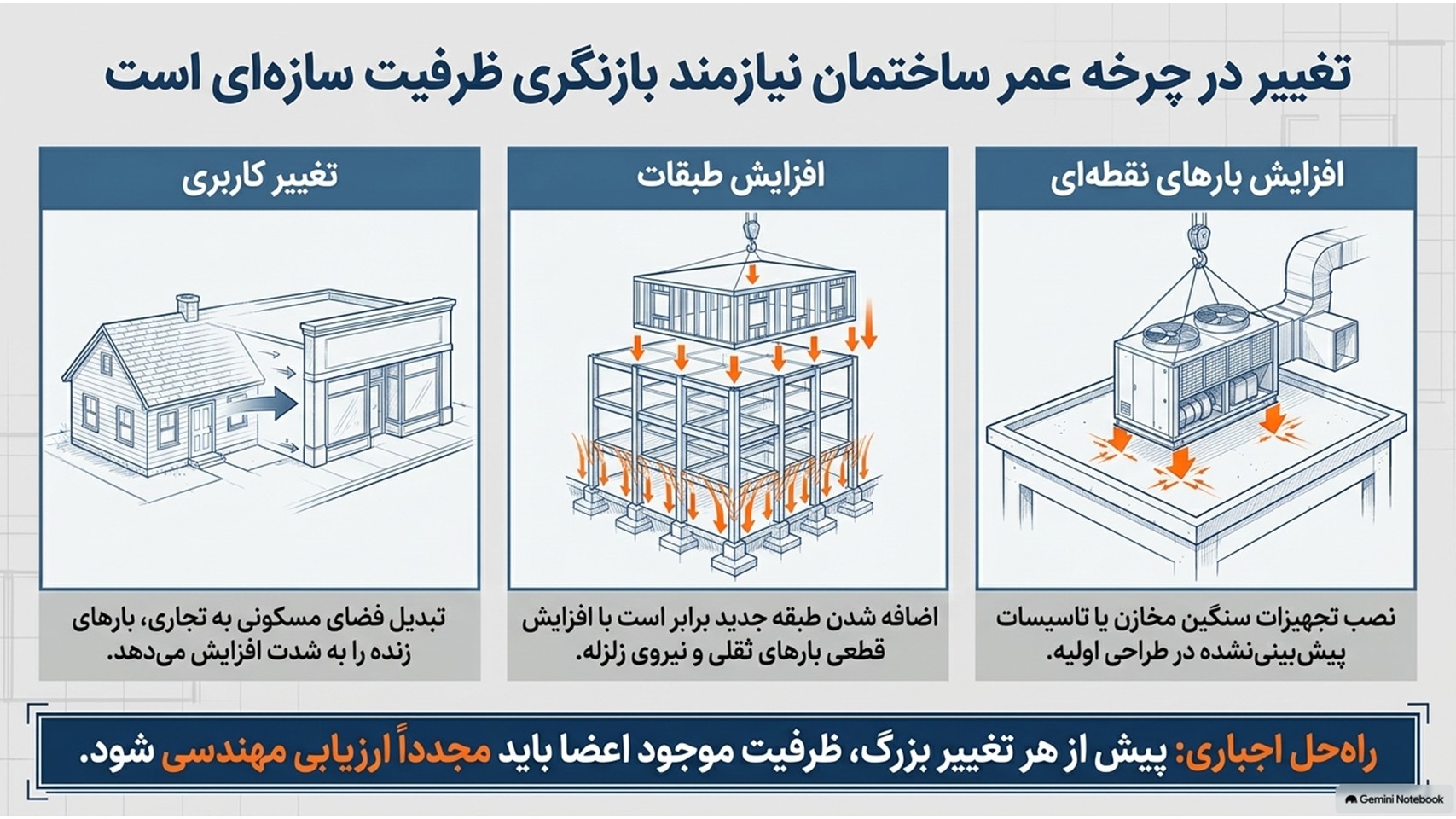

۳. تغییر کاربری ساختمان
گاهی ساختمان از نظر سازهای برای یک کاربری خاص طراحی شده، اما بعداً کاربری آن تغییر میکند.
برای مثال:
ساختمان اداری ← ساختمان درمانی
یا:
انبار معمولی ← انبار با بارگذاری سنگین
یا:
پارکینگ ← فضای تجاری
تغییر کاربری میتواند باعث تغییر بارهای وارد بر اعضای سازهای، نحوه بهرهبرداری و حتی الزامات عملکردی ساختمان شود.
در چنین شرایطی باید سازه مجدداً بررسی شود تا مشخص شود آیا ظرفیت موجود پاسخگوی شرایط جدید هست یا خیر.
در صورت وجود ضعف، یکی از راهکارهای ممکن مقاومسازی سازه است.
۴. افزایش تعداد طبقات
یکی دیگر از دلایل رایج مقاومسازی، اضافه کردن طبقات جدید به ساختمان موجود است.
فرض کنید ساختمانی چهار طبقه ساخته شده و مالک تصمیم میگیرد دو طبقه دیگر به آن اضافه کند.
با اضافه شدن طبقات:
وزن ساختمان افزایش پیدا میکند.
بارهای ثقلی افزایش مییابد.
نیروهای جانبی و اثرات لرزهای تغییر میکنند.
ظرفیت موردنیاز ستونها، تیرها، دیوارها و فونداسیون ممکن است افزایش یابد.
بنابراین نمیتوان صرفاً بر اساس نقشههای قبلی تصمیم به اضافه کردن طبقات گرفت.
ابتدا باید سازه موجود ارزیابی شود و سپس مشخص شود که آیا اعضای موجود ظرفیت لازم را دارند یا بهسازی لازم است.

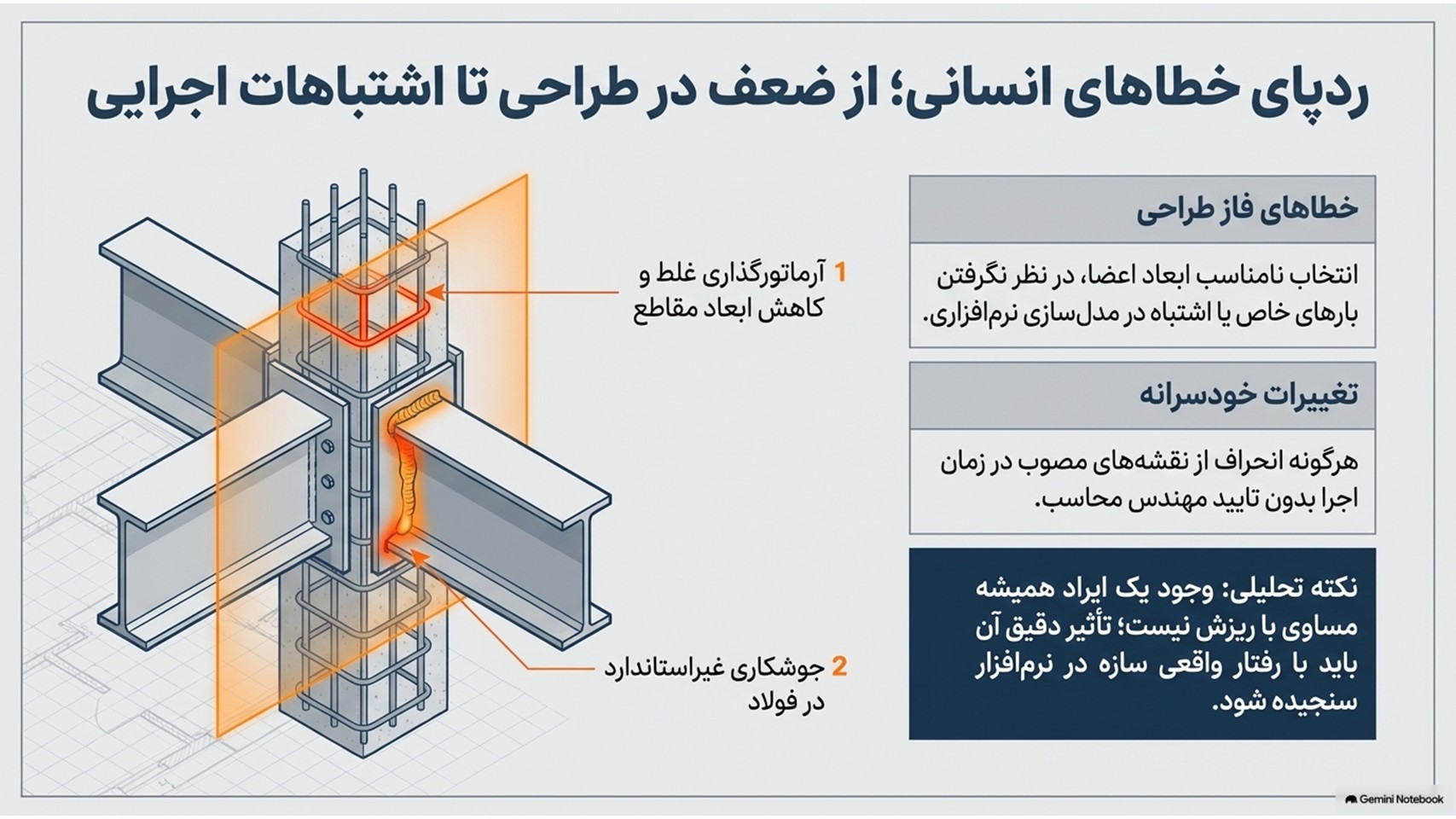

۵. اشتباهات طراحی
گاهی دلیل نیاز به مقاومسازی به اشکالات موجود در طراحی اولیه برمیگردد.
برای مثال:
انتخاب نامناسب ابعاد اعضا
ضعف در جزئیات آرماتورگذاری
ضعف در اتصالات
در نظر نگرفتن برخی بارها
اشتباه در مدلسازی
تغییرات اجرایی نسبت به نقشههای مصوب
البته وجود یک ایراد در نقشه به این معنی نیست که ساختمان حتماً خطرناک است.
میزان تأثیر خطا باید توسط مهندس متخصص بررسی و با رفتار واقعی سازه مقایسه شود.
۶. اشتباهات و ضعفهای اجرایی
گاهی طراحی سازه مناسب است، اما در زمان اجرا اتفاقات متفاوتی رخ داده است.
برای مثال:
کاهش ابعاد عضو
آرماتورگذاری نادرست
حذف یا جابهجایی میلگردها
کیفیت نامناسب بتن
بتنریزی نامناسب
ایجاد بتن کرمو
ضعف در اجرای اتصالات فولادی
جوشکاری نامناسب
کاهش پوشش بتن
اجرای نادرست کاشت میلگرد
در این شرایط، ارزیابی وضعیت موجود میتواند مشخص کند که آیا نقص اجرایی بر عملکرد سازه تأثیر قابل توجهی دارد یا خیر.

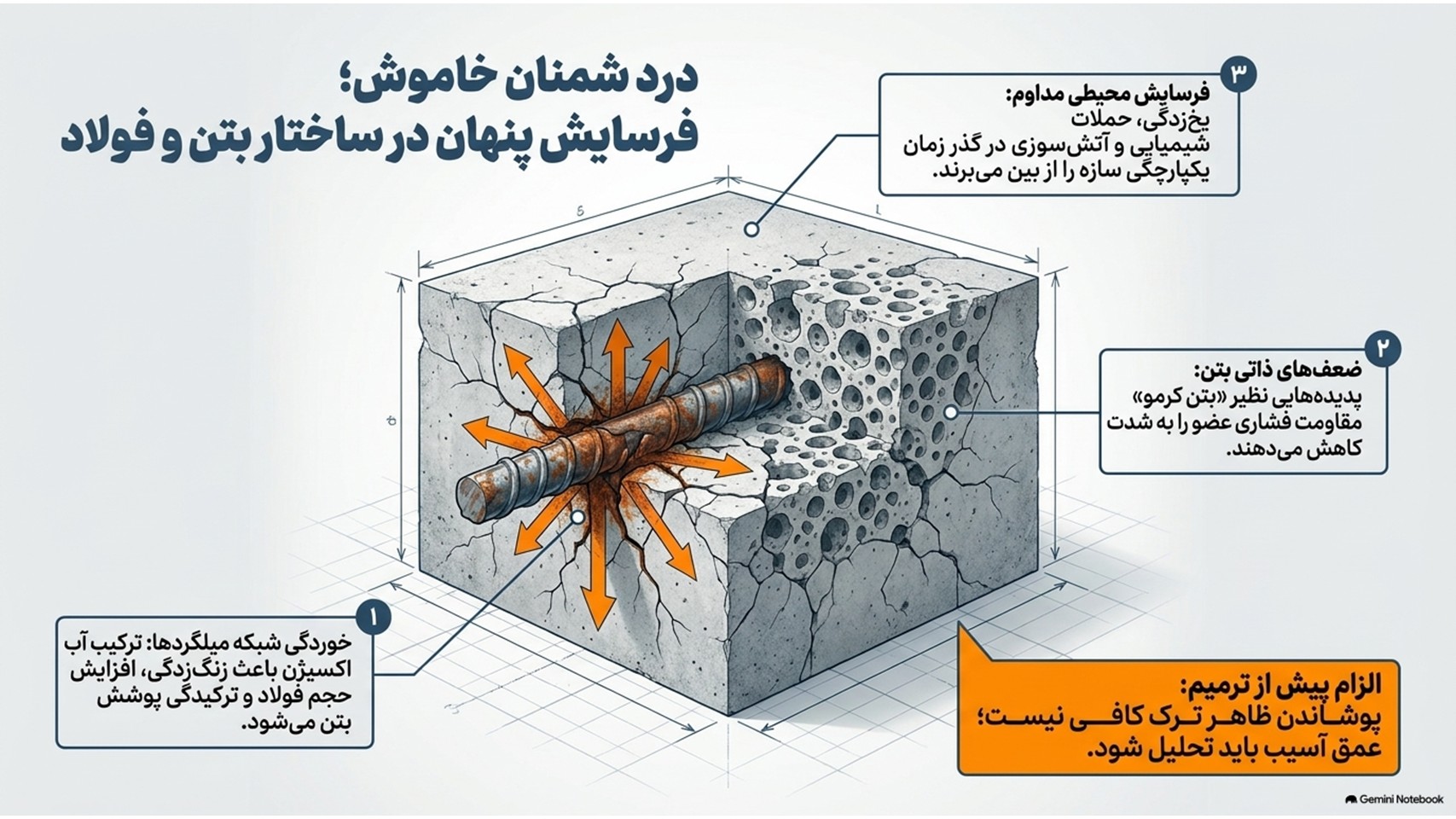

۷. بتن ضعیف یا آسیبدیده
بتن یکی از مهمترین اجزای سازههای بتنآرمه است و کیفیت آن تأثیر مستقیمی بر عملکرد اعضای سازهای دارد.
بتن ممکن است به دلایل مختلف آسیب ببیند:
کیفیت پایین مصالح
نسبت آب به سیمان نامناسب
تراکم ناکافی
عملآوری نامناسب
حملات شیمیایی
نفوذ رطوبت
یخزدگی
آتشسوزی
ضربه
یکی از نمونههای رایج، بتن کرمو است.
در بتن کرمو، بخشی از خمیر سیمان بهخوبی اطراف سنگدانهها را پر نکرده و حفرهها و نواحی متخلخل ایجاد میشود.
اگر آسیب صرفاً سطحی باشد، ممکن است با روشهای مناسب ترمیم شود؛ اما اگر آسیب عمیق یا مؤثر بر ظرفیت عضو باشد، موضوع باید از دیدگاه سازهای بررسی شود.
۸. خوردگی میلگردها
در سازههای بتنآرمه، میلگردها معمولاً در داخل بتن از محیط محافظت میشوند.
اما نفوذ عوامل مخرب میتواند این شرایط را تغییر دهد.
برای مثال:
آب + اکسیژن + عوامل مهاجم → افزایش احتمال خوردگی میلگرد
خوردگی میلگرد میتواند باعث کاهش سطح مؤثر فولاد و ایجاد فشار داخلی در بتن شود و در نهایت به ترکخوردگی و جداشدگی پوشش بتن منجر شود.
در چنین شرایطی صرفاً پوشاندن سطح آسیبدیده کافی نیست و باید علت آسیب، میزان خوردگی و اثر آن بر عملکرد عضو بررسی شود.
۹. افزایش بارهای وارد بر ساختمان
گاهی ساختمان در طول زمان با بارهایی مواجه میشود که در طراحی اولیه پیشبینی نشده بودند.
برای مثال:
نصب تجهیزات سنگین
اضافه کردن مخازن
ایجاد دیوارهای جدید
نصب تجهیزات صنعتی
تغییر نوع کفسازی
ایجاد انبار
نصب تجهیزات مکانیکی سنگین
افزایش بار میتواند ظرفیت موردنیاز تیرها، ستونها، دالها و فونداسیون را افزایش دهد.
در چنین شرایطی مقاومسازی ممکن است برای تأمین ظرفیت اضافی موردنیاز مطرح شود.
۱۰. آسیبهای ناشی از زلزله قبلی
اگر ساختمان قبلاً زلزله را تجربه کرده باشد، ممکن است برخی اعضای سازهای دچار آسیب شده باشند.
این آسیبها میتوانند شامل مواردی مانند:
ترکهای سازهای
خردشدگی بتن
کمانش میلگردها
آسیب اتصالات
تغییرشکل اعضای فولادی
آسیب دیوارهای سازهای
تغییرمکان دائمی
باشند.
پس از زلزله، تصمیمگیری درباره تعمیر، ترمیم یا مقاومسازی باید بر اساس ارزیابی مهندسی انجام شود.
در راهنماهای FEMA نیز بر این موضوع تأکید شده که طراحی مقاومسازی لرزهای نیازمند بررسی و تحلیل کل سیستم سازهای است و نباید تنها یک عضو به صورت جداگانه بررسی شود.

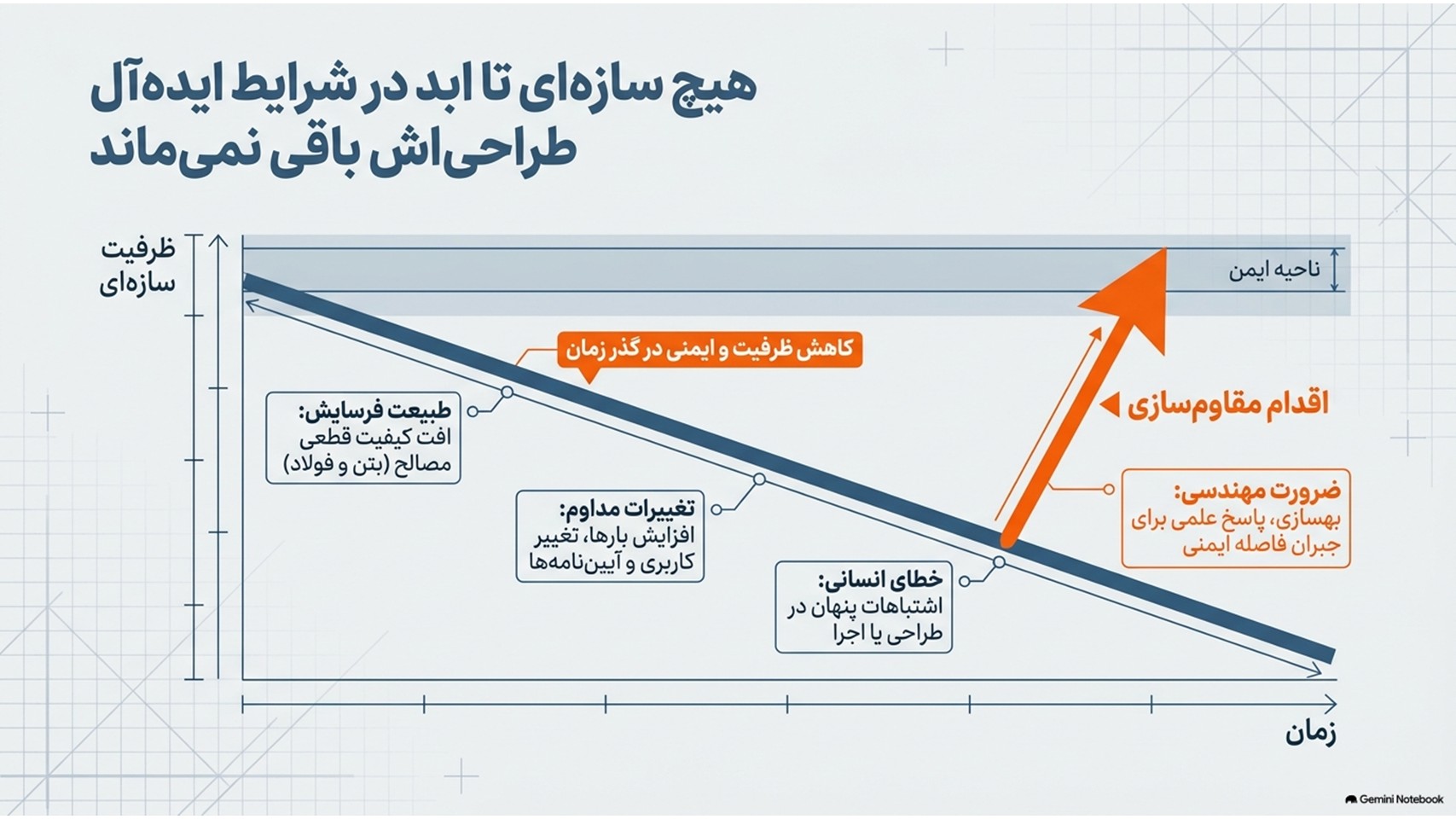

۱۱. فرسودگی و افزایش سن سازه
سن ساختمان بهتنهایی دلیل قطعی برای مقاومسازی نیست.
اما با گذشت زمان ممکن است عوامل مختلفی باعث کاهش عملکرد سازه شوند؛ مانند:
خوردگی
فرسایش
ترکخوردگی
نفوذ مواد شیمیایی
آسیبهای محیطی
تغییر شرایط بهرهبرداری
تعمیرات غیراصولی
به همین دلیل در ارزیابی ساختمان موجود، وضعیت واقعی سازه اهمیت زیادی دارد.
استانداردهای ارزیابی سازههای موجود نیز بر استفاده از اطلاعات واقعی ساختمان و در نظر گرفتن فرسودگی و جزئیات تاریخی ساخت تأکید دارند.
۱۲. تغییر استانداردها و سطح عملکرد مورد انتظار
یکی دیگر از دلایل ارزیابی و گاهی مقاومسازی، تغییر الزامات فنی و سطح عملکرد مورد انتظار است.
نکته مهم این است که:
هر ساختمان قدیمی الزاماً نیازمند مقاومسازی نیست.
ابتدا باید مشخص شود:
ساختمان در وضعیت فعلی چه عملکردی دارد و چه عملکردی از آن انتظار میرود؟
سپس فاصله میان این دو مورد مشخص میشود.
اگر فاصله قابل توجه باشد، مهندس میتواند راهکار مناسب بهسازی را پیشنهاد کند.

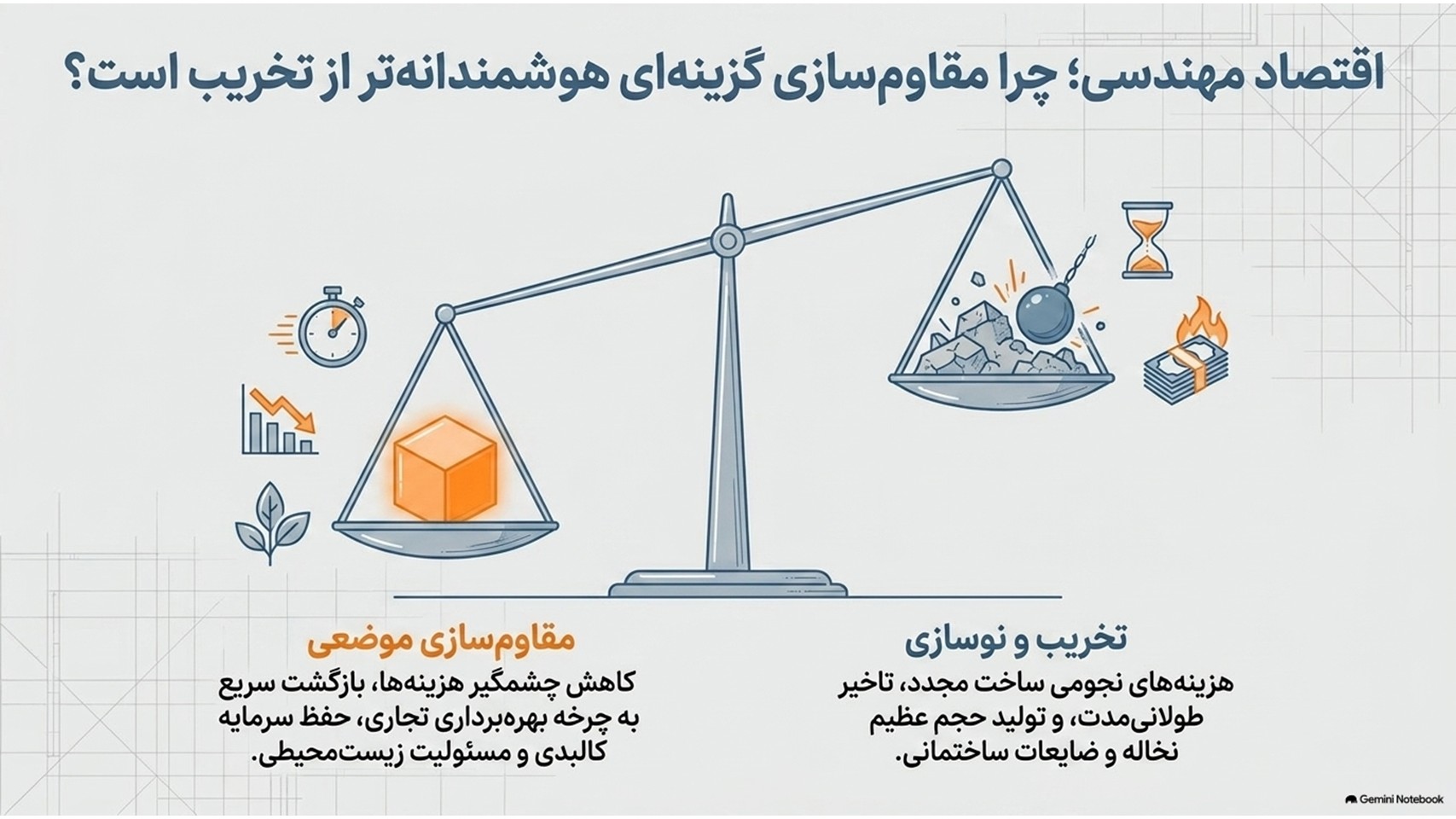

۱۳. چرا مقاومسازی بهتر از تخریب و ساخت مجدد است؟
در برخی پروژهها، مقاومسازی میتواند نسبت به تخریب کامل و ساخت مجدد مزایایی داشته باشد.
از جمله:
کاهش هزینه
در برخی شرایط، تقویت بخشهای ضعیف سازه میتواند اقتصادیتر از تخریب و بازسازی باشد.
کاهش زمان
ساختمان ممکن است پس از اجرای عملیات مقاومسازی دوباره وارد چرخه بهرهبرداری شود.
حفظ سرمایه موجود
به جای از بین بردن کل ساختمان، بخش قابل استفاده آن حفظ میشود.
کاهش ضایعات ساختمانی
بازسازی کامل معمولاً حجم زیادی از نخاله و مصالح دورریز ایجاد میکند.
با این حال، مقاومسازی همیشه اقتصادیترین یا فنیترین گزینه نیست و باید پس از بررسی فنی و اقتصادی تصمیمگیری شود.
۱۴. اگر مقاومسازی موردنیاز انجام نشود چه میشود؟
این سؤال بسیار مهم است.
اگر سازه واقعاً دارای ضعف قابل توجه باشد و برای رفع آن اقدامی انجام نشود، ممکن است در برابر یک بارگذاری شدید مانند زلزله، باد، افزایش بار یا سایر حوادث، عملکرد مورد انتظار را نداشته باشد.
پیامدهای احتمالی میتوانند شامل موارد زیر باشند:
افزایش آسیب اعضای سازهای
کاهش ظرفیت باربری
افزایش تغییرشکل
آسیب به اجزای غیرسازهای
توقف بهرهبرداری
خسارت اقتصادی
و در شرایط شدید، فروپاشی بخشی یا کل سازه
اما باید توجه داشت که هیچ مهندسی نمیتواند صرفاً بر اساس ظاهر ساختمان بگوید که ساختمان حتماً فرو میریزد یا حتماً ایمن است.
تشخیص نیاز به مقاومسازی یک فرآیند مهندسی است.

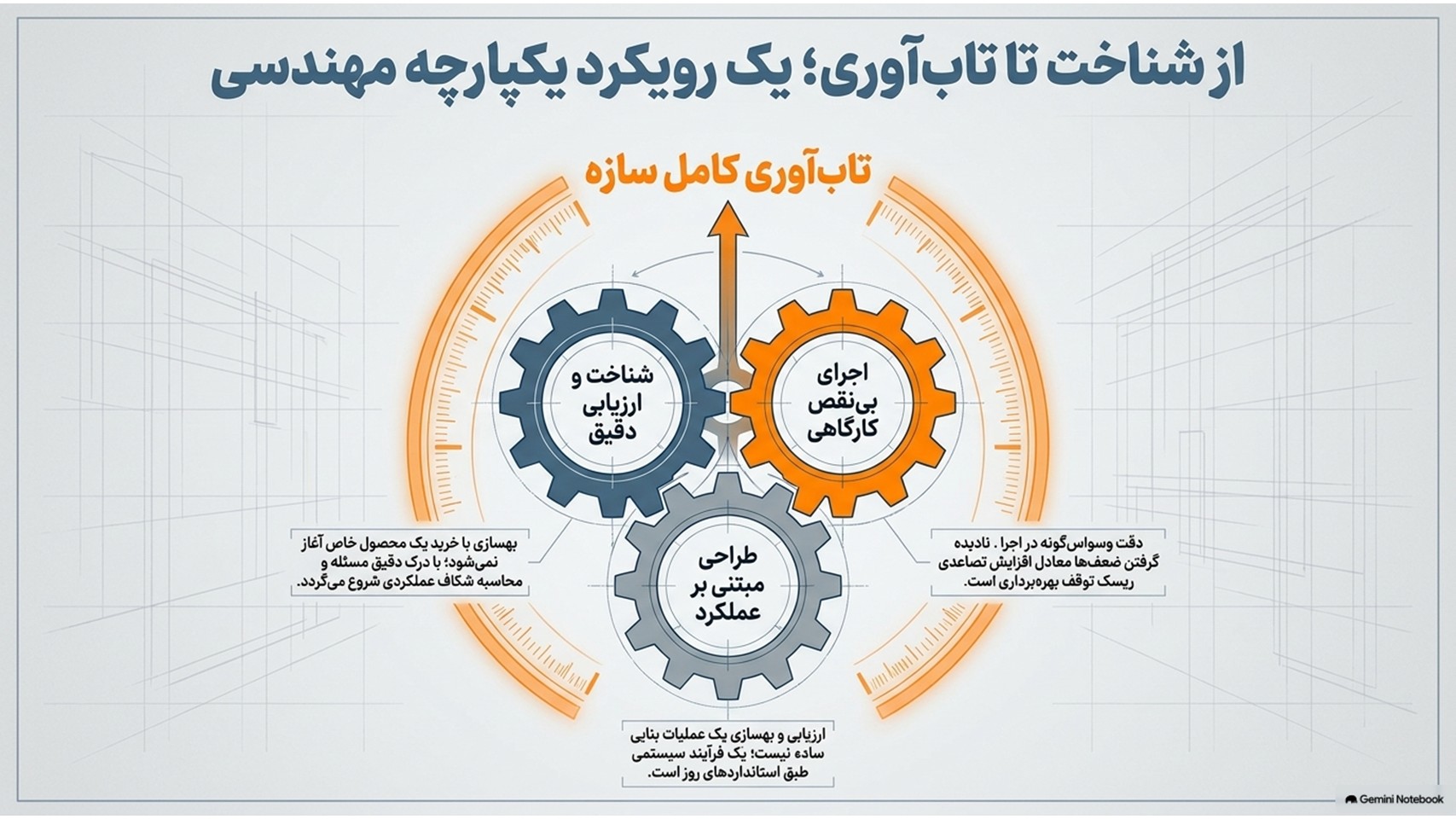

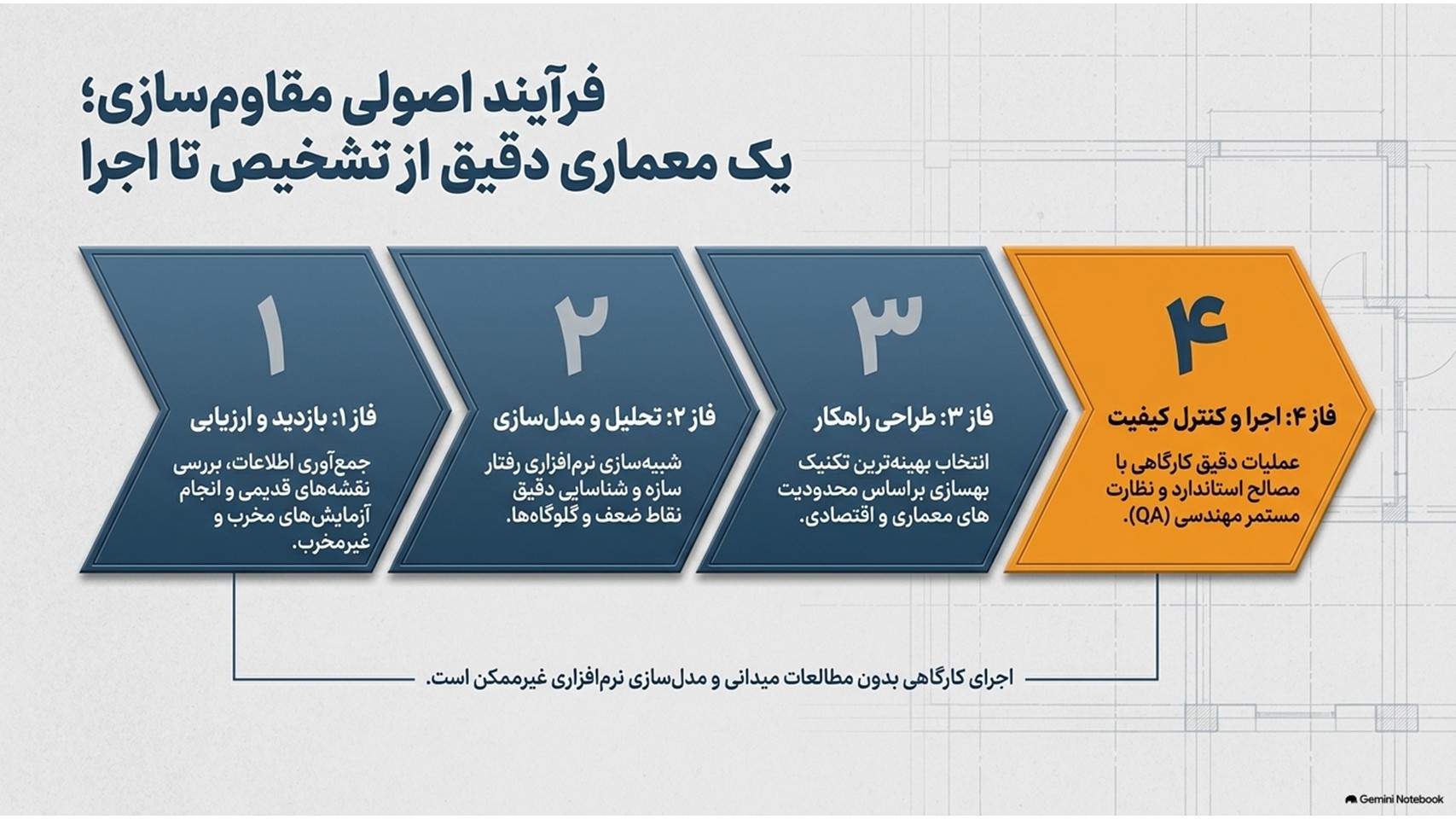

۱۵. مقاومسازی چگونه انجام میشود؟
مقاومسازی معمولاً با یک مرحله اجرایی ساده شروع نمیشود.
فرآیند اصولی را میتوان به شکل زیر تصور کرد:
بازدید → جمعآوری اطلاعات → بررسی وضعیت موجود → آزمایشهای لازم → مدلسازی و تحلیل → شناسایی ضعفها → انتخاب روش بهسازی → طراحی → اجرا → کنترل کیفیت
در استاندارد ASCE 41 نیز ارزیابی ساختمانهای موجود در سطوح مختلف انجام میشود و روشهای تحلیلی و معیارهای پذیرش برای اجزای مختلف سازه در نظر گرفته شده است.

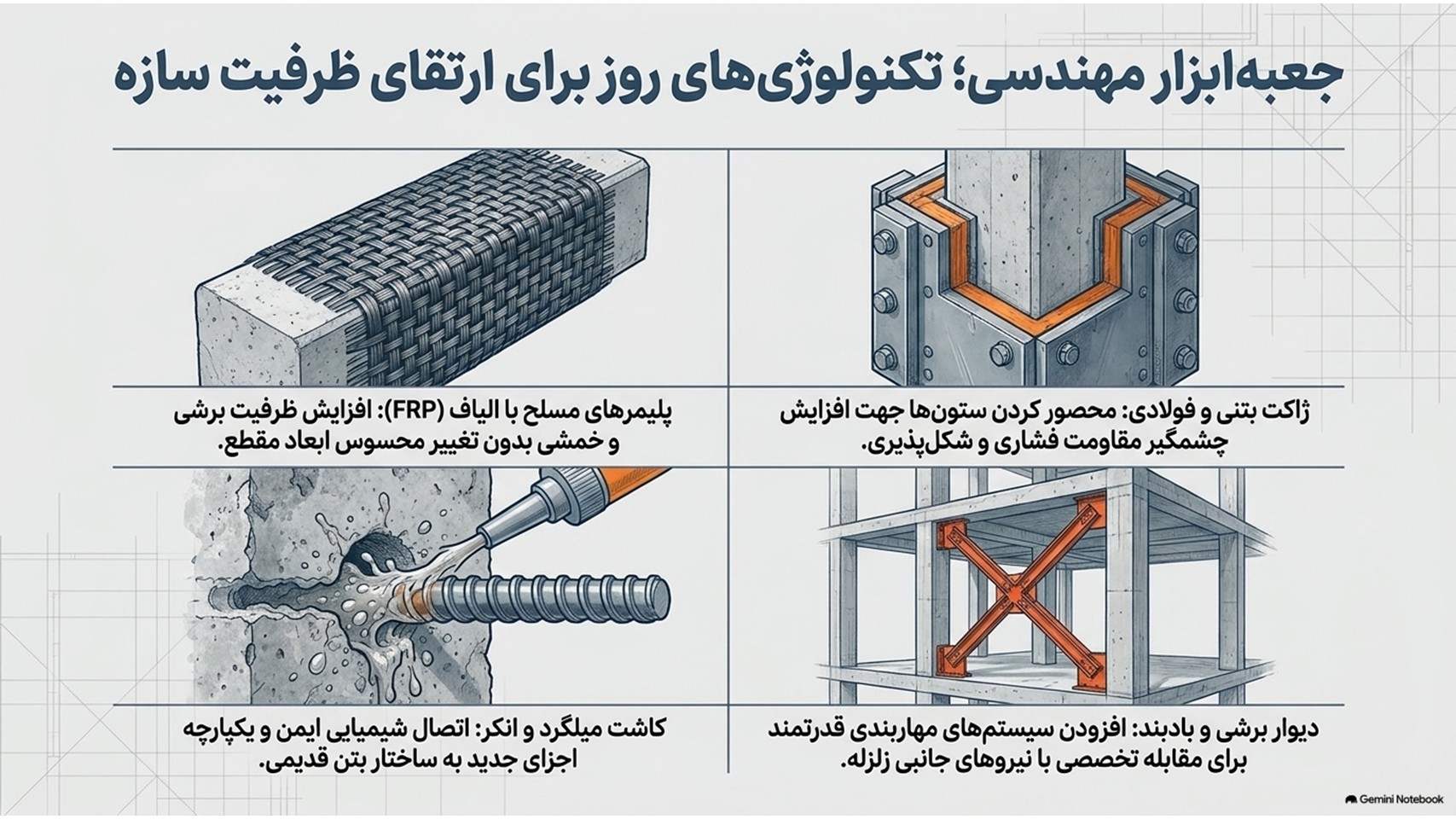

۱۶. چه روشهایی برای مقاومسازی وجود دارد؟
هیچ روش واحدی برای همه ساختمانها وجود ندارد.
انتخاب روش به عواملی مانند نوع سازه، عضو آسیبدیده، میزان ضعف، محدودیت معماری، شرایط اجرا و هدف مقاومسازی بستگی دارد.
برخی از روشهای رایج عبارتاند از:
مقاومسازی با FRP
استفاده از الیاف کربن، شیشه یا آرامید به همراه رزینهای مناسب برای افزایش ظرفیت برخی اعضای سازهای.
ژاکت بتنی
افزایش ابعاد عضو و استفاده از بتن و آرماتور جدید برای افزایش ظرفیت و بهبود عملکرد.
ژاکت فولادی
استفاده از ورقها، پروفیلها یا اجزای فولادی برای تقویت اعضای موجود.
کاشت میلگرد و انکر
ایجاد اتصال بین بتن موجود و اجزای جدید با استفاده از سیستمهای مناسب کاشت میلگرد یا انکر.
اجرای دیوار برشی
در برخی سازهها، افزودن یا تقویت سیستمهای مقاوم در برابر نیروهای جانبی میتواند راهکار مناسبی باشد.
اجرای بادبند
در سازههای فولادی، افزودن یا اصلاح سیستم مهاربندی یکی از روشهای متداول بهسازی است.
تقویت فونداسیون
در صورت ناکافی بودن ظرفیت پی، ممکن است روشهای مختلفی برای افزایش ظرفیت یا اصلاح سیستم پی مورد استفاده قرار گیرد.
انتخاب هر یک از این روشها باید بر اساس محاسبات و طراحی مهندسی انجام شود.

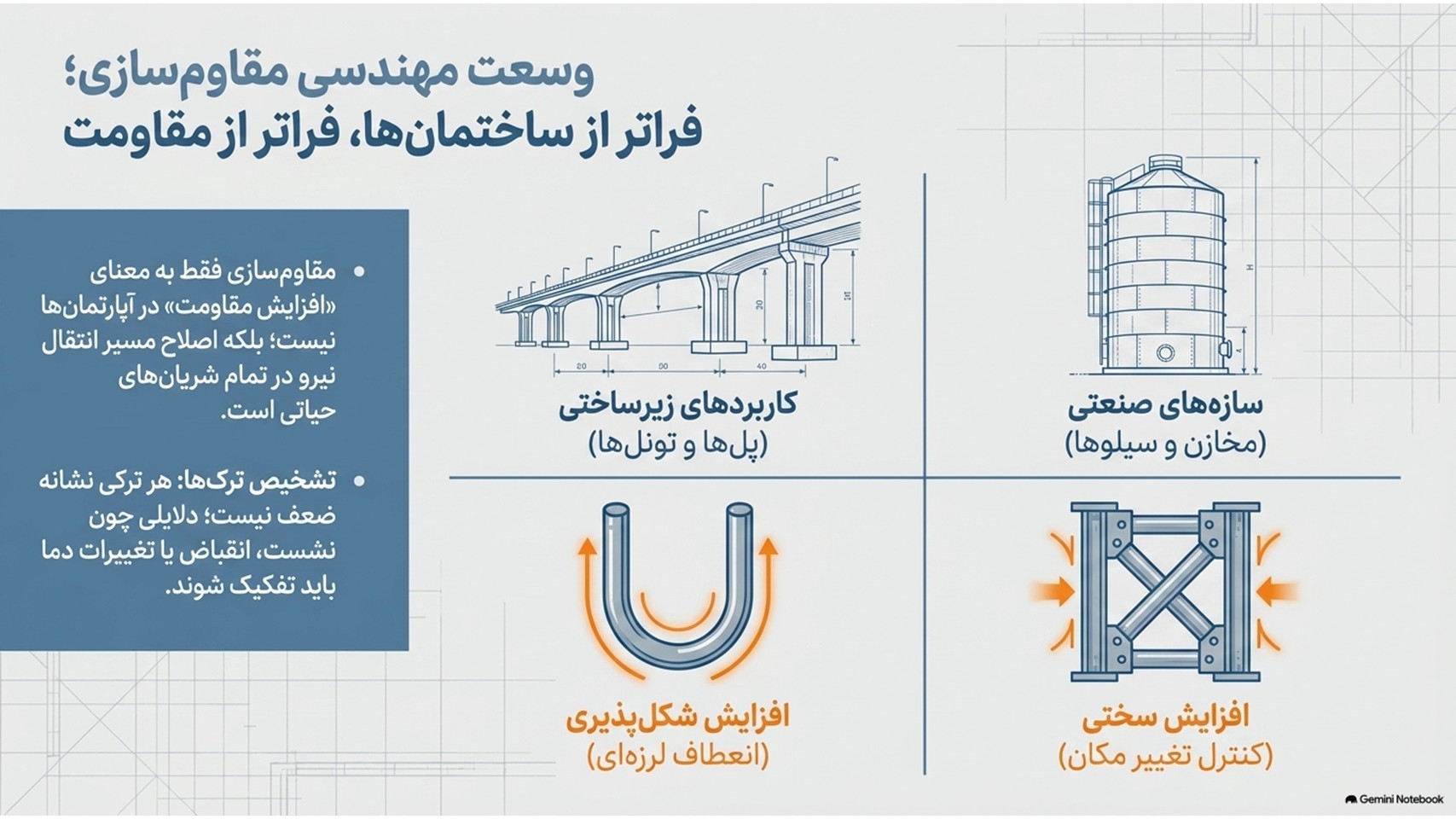

۱۷. آیا مقاومسازی فقط برای ساختمان است؟
خیر.
اصول ارزیابی و بهسازی میتواند برای انواع سازهها مطرح باشد.
برای مثال:
پلها
تونلها
دکلهای مخابراتی
دکلهای انتقال نیرو
مخازن
سیلوها
سازههای صنعتی
اسکلهها
سازههای دریایی
نیروگاهها
پالایشگاهها
در منابع اروپایی نیز ارزیابی و بهسازی سازههای موجود به ساختمان محدود نشده و ساختمانها، پلها و سایر سازههای عمرانی را دربرمیگیرد.
۱۸. آیا ترک ساختمان به معنی نیاز قطعی به مقاومسازی است؟
خیر.
هر ترکی نشانه ضعف سازهای نیست.
ترکها میتوانند دلایل مختلفی داشته باشند؛ از جمله:
جمعشدگی بتن
تغییرات دما
نشست
تغییرشکل
خوردگی میلگرد
مشکلات اجرایی
بارگذاری
یا رفتار سازهای
بنابراین مشاهده ترک باید باعث بررسی تخصصی شود، نه اینکه بلافاصله نسخه مقاومسازی صادر شود.
۱۹. آیا مقاومسازی فقط افزایش مقاومت است؟
این هم یک تصور اشتباه است.
در مهندسی سازه ممکن است هدف پروژه یکی یا ترکیبی از موارد زیر باشد:
افزایش مقاومت
افزایش شکلپذیری
افزایش سختی
کنترل تغییرمکان
بهبود عملکرد لرزهای
افزایش دوام
اصلاح مسیر انتقال نیرو
بنابراین عبارت «مقاومتر کردن ساختمان» همیشه به معنی افزایش صرف ظرفیت باربری نیست.
۲۰. چرا ارزیابی سازه قبل از مقاومسازی اهمیت دارد؟
مهمترین اصل در مقاومسازی این است:
قبل از انتخاب روش، باید مشکل سازه را شناخت.
فرض کنید یک ستون ظرفیت کافی ندارد.
اگر بدون تحلیل، آن ستون را با یک روش خاص تقویت کنیم، ممکن است مشکل اصلی سازه همچنان باقی بماند.
حتی ممکن است تقویت یک عضو باعث تغییر مسیر انتقال نیرو و ایجاد مشکل در بخش دیگری از سازه شود.
به همین دلیل مقاومسازی باید با نگاه سیستمی انجام شود.
استاندارد ASCE 41 نیز برای ارزیابی و بهسازی، سازه موجود را در قالب یک سیستم بررسی میکند و روشهای مختلف تحلیل و معیارهای پذیرش اجزای سازهای را در نظر میگیرد.
۲۱. نقش مهندس در مقاومسازی چیست؟
مقاومسازی یک کار صرفاً اجرایی نیست.
اجرای ژاکت فولادی، FRP، کاشت میلگرد یا هر روش دیگری بدون طراحی مناسب، لزوماً به معنی مقاومسازی صحیح نیست.
مهندس باید بتواند:
وضعیت موجود را ارزیابی کند.
نقاط ضعف سازه را شناسایی کند.
بارگذاری و شرایط بهرهبرداری را بررسی کند.
عملکرد سازه را تحلیل کند.
روش مناسب بهسازی را انتخاب کند.
جزئیات اجرایی را طراحی کند.
عملیات اجرا را کنترل کند.
کیفیت مصالح و اجرای کار را بررسی کند.
۲۲. مقاومسازی؛ یک هزینه یا یک سرمایهگذاری؟
اگر مقاومسازی صرفاً به عنوان یک هزینه دیده شود، ممکن است اهمیت آن بهدرستی درک نشود.
اما اگر آن را به عنوان کاهش ریسک در نظر بگیریم، موضوع متفاوت میشود.
یک ساختمان ممکن است سالها بدون هیچ حادثهای مورد استفاده قرار گیرد؛ اما هدف مقاومسازی این است که احتمال خسارت شدید در شرایط بحرانی کاهش پیدا کند.
به همین دلیل، مقاومسازی را میتوان نوعی سرمایهگذاری برای افزایش ایمنی، دوام و تابآوری سازه دانست.

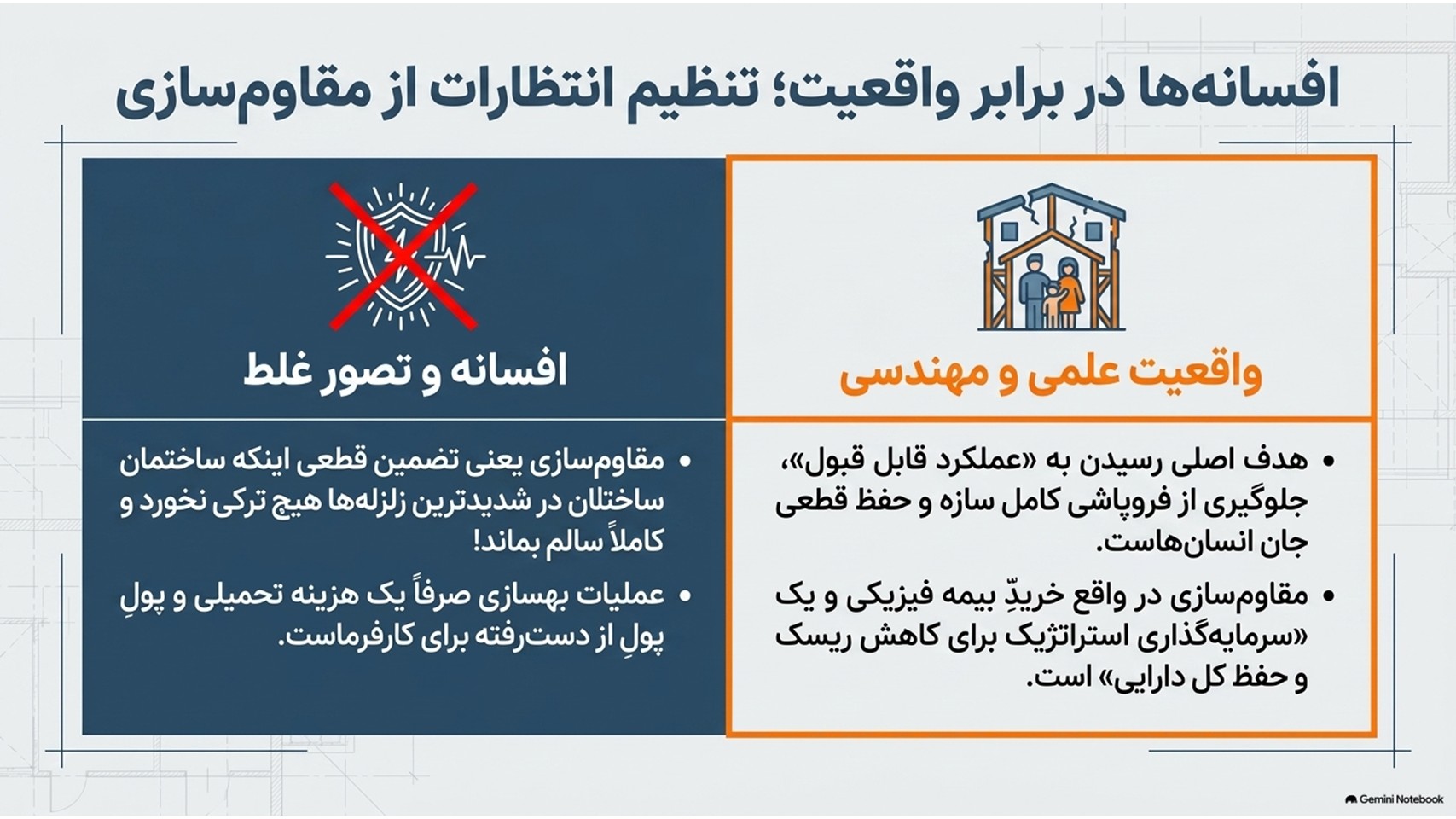

۲۳. آیا مقاومسازی تضمین میکند ساختمان در زلزله آسیب نبیند؟
خیر.
این نکته برای مهندسان و کارفرمایان بسیار مهم است.
هدف بهسازی معمولاً رسیدن به یک سطح عملکرد مشخص در برابر یک سطح مشخص از خطر است، نه تضمین اینکه ساختمان تحت هر زلزلهای بدون هیچ آسیبی باقی بماند.
استانداردهای نوین مانند ASCE 41 نیز اساس ارزیابی و بهسازی را بر اهداف عملکردی و سطح خطر قرار میدهند.
بنابراین باید بین:
«بدون آسیب ماندن» و «عملکرد قابل قبول در سطح خطر مشخص»
تفاوت قائل شد.
۲۴. چه زمانی باید به فکر مقاومسازی باشیم؟
اگر یکی از شرایط زیر وجود دارد، بهتر است سازه توسط متخصص بررسی شود:
ساختمان قدیمی است و اطلاعات مناسبی از طراحی آن وجود ندارد.
تغییر کاربری انجام شده است.
قرار است طبقات جدید اضافه شود.
بارهای جدید به ساختمان اضافه شده است.
ساختمان دچار آسیب جدی شده است.
بتن یا فولاد دچار خوردگی یا تخریب شده است.
ترکهای قابل توجه در اعضای سازهای مشاهده شده است.
کیفیت اجرای سازه مورد تردید است.
ساختمان در منطقه با خطر لرزهای قابل توجه قرار دارد.
در سازه تغییرات اساسی معماری یا سازهای انجام شده است.
این موارد به خودی خود به معنی «حتماً نیاز به مقاومسازی» نیستند؛ بلکه میتوانند دلیل مناسبی برای انجام ارزیابی تخصصی باشند.
جمعبندی؛
چرا به مقاومسازی نیاز داریم؟
مقاومسازی زمانی اهمیت پیدا میکند که بین عملکرد فعلی سازه و عملکرد مورد انتظار از آن فاصله وجود داشته باشد.
این فاصله ممکن است به دلیل زلزله، افزایش بار، تغییر کاربری، افزایش طبقات، اشتباهات طراحی یا اجرا، فرسودگی، خوردگی، آسیبهای محیطی یا تغییر الزامات فنی ایجاد شده باشد.
مقاومسازی صحیح با یک محصول یا روش خاص شروع نمیشود؛ بلکه با شناخت سازه و تشخیص مشکل آغاز میشود.
پس از ارزیابی، مهندس میتواند با توجه به شرایط پروژه، روش مناسب را انتخاب کند؛ از FRP و الیاف کربن گرفته تا ژاکت فولادی، ژاکت بتنی، کاشت میلگرد، دیوار برشی، بادبند و سایر روشهای بهسازی.
در نهایت باید به یک اصل مهم توجه کرد:
مقاومسازی موفق یعنی ابتدا شناخت صحیح مسئله، سپس طراحی راهکار و در نهایت اجرای دقیق و کنترلشده آن.
در استانداردهای معتبر نیز ارزیابی و مقاومسازی ساختمان موجود یک فرآیند مهندسی و مبتنی بر عملکرد است، نه صرفاً اجرای یک عملیات ساختمانی.
نظرات (۰)
هنوز نظری ثبت نشده است.
