نیاز به مقاومسازی ساختمان: ۱۲ نشانه هشداردهنده که نباید نادیده بگیرید
ترکهای مورب، خوردگی میلگرد، کرموشدگی بتن، تغییرشکل و نشست می‌توانند نشانه نیاز به بررسی سازه باشند. این راهنما ۱۲ علامت هشداردهنده و اقدام‌های لازم برای ارزیابی و انتخاب روش مناسب مقاومسازی را توضیح می‌دهد.
فهرست مطالب
- مقاومسازی ساختمان چه زمانی باید بررسی شود؟
- ۱۲ نشانه که ساختمان شما به مقاومسازی نیاز دارد
- ۱. ترکهای مورب و پیوسته در دیوارها
- ۲. ترک در تیر، ستون یا دال بتنی
- ۳. نمایان‌شدن یا خوردگی میلگردها
- ۴. کرموشدگی و حفره‌های عمیق در بتن
- شکم‌دادگی غیرعادی
- ۶. نشست نامتقارن و تغییرات محسوس در کف یا دیوار
- ۷. حذف یا تغییر اعضای سازهای
- ۸. اضافهکردن طبقه یا نیمطبقه بدون بررسی سازه
- ۹. ضعف یا آسیب در اتصالات تیر، ستون و مهاربند
- ۱۰. آسیب‌های باقیمانده از زلزله یا ضربه
- ۱۱. ضعف دیوارهای غیرسازه‌ای و مهار اجزای معماری
- ۱۲. قدیمی‌بودن ساختمان و نبود اطلاعات قابل اعتماد
- پس از مشاهده این نشانه‌ها چه اقدامی انجام دهیم؟
- روش‌های متداول تقویت پس از ارزیابی
- جمع‌بندی کاربردی
بسیاری از مالکان زمانی به فکر مقاومسازی ساختمان می‌افتند که ترک‌ها گسترش یافته‌اند، تغییرشکل اعضا به‌چشم می‌آید یا عملکرد سازه در برابر زلزله محل نگرانی است. بااین‌حال، بعضی نشانه‌ها زودتر ظاهر می‌شوند و می‌توانند ضرورت ارزیابی فنی را مطرح کنند. هیچ‌یک از این نشانه‌ها به‌تنهایی ضعف قطعی سازه را ثابت نمی‌کند؛ اما بررسی‌نکردن آن‌ها ممکن است تشخیص علت و انتخاب اقدام اصلاحی را دشوارتر کند.
مقاومسازی ساختمان چه زمانی باید بررسی شود؟
بررسی مقاومسازی زمانی مطرح می‌شود که ارزیابی ساختمان، کمبود ظرفیت یا عملکرد نامطلوب آن را در برابر بارهای مورد انتظار نشان دهد. مقاومسازی میتواند با هدف بهبود ظرفیت باربری، شکل‌پذیری، سختی یا عملکرد اجزای سازهای انجام شود. برای تصمیم‌گیری، باید وضعیت موجود ساختمان، مسیر انتقال بار، نقشه‌ها و سوابق اجرایی، مصالح، آسیب‌ها و تغییرات اعمال‌شده بررسی شوند؛ سپس سازه، متناسب با هدف عملکردی و روش ارزیابی انتخاب‌شده، تحلیل شود.
در ایران، نشریه ۳۶۰ با عنوان «دستورالعمل بهسازی لرزه‌ای ساختمان‌های موجود» مرجعی برای ارزیابی و بهسازی لرزه‌ای ساختمان‌های موجود است و نشریه ۳۶۱ به تفسیر این دستورالعمل می‌پردازد. برای بهسازی ساختمان‌های بتنی با مصالح FRP نیز نشریه ۳۴۵ راهنمای طراحی و ضوابط اجرایی ارائه می‌کند. استاندارد ۲۸۰۰ و مباحث نهم و دهم مقررات ملی ساختمان، متناسب با موضوع بررسی و طراحی، می‌توانند مراجع تکمیلی باشند؛ اما ارزیابی ساختمان موجود باید بر اساس وضعیت واقعی سازه و ضوابط مرتبط با بهسازی انجام شود.
۱۲ نشانه که ساختمان شما به مقاومسازی نیاز دارد

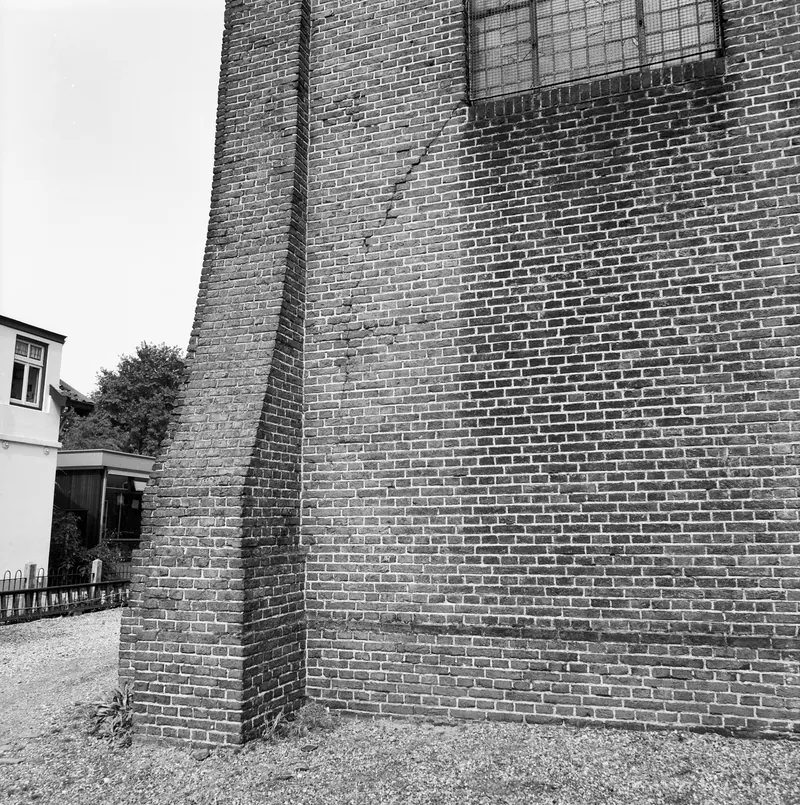

۱. ترکهای مورب و پیوسته در دیوارها
ترک مورب و پیوسته در دیوار میتواند نشانه تغییرشکل یا جابه‌جایی نسبی بخش‌هایی از ساختمان باشد، اما علت آن را نمی‌توان فقط از روی شکل ترک تعیین کرد. چنین ترکی میتواند با نشست نامتقارن، تغییرشکل قاب، حرکت تکیه‌گاه یا اثر نیروهای جانبی مرتبط باشد. ترک‌هایی که از گوشه بازشوها آغاز می‌شوند و در دیوار امتداد می‌یابند، به‌ویژه اگر در مصالح بنایی ادامه داشته باشند، نیازمند بررسی دقیق‌ترند.
برای ارزیابی، نوع دیوار و نقش آن در سازه، محل و مسیر ترک، ارتباط آن با بازشوها و اعضای مجاور، و وجود ترک در دو سوی دیوار بررسی می‌شود. عرض و طول ترک، جهت آن و فعال یا غیرفعال‌بودنش نیز باید ثبت و در صورت نیاز در بازه‌های زمانی مختلف پایش شود. ترک سطحی اندود به‌تنهایی با ترکی که از واحدهای بنایی یا عضو سازهای عبور می‌کند، هم‌ارز نیست.

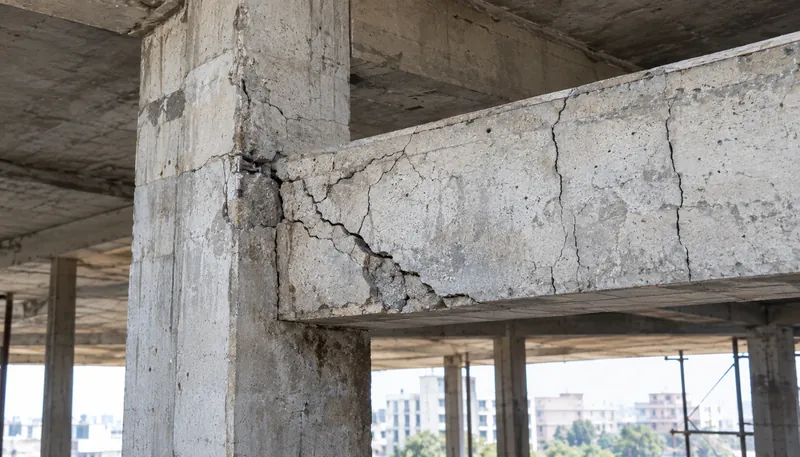

۲. ترک در تیر، ستون یا دال بتنی
ترک در اعضای بتنی باربر میتواند نشانه‌ای از تغییر در رفتار سازه باشد، اما نوع و محل ترک به‌تنهایی برای تشخیص علت یا تعیین نیاز به مقاومسازی کافی نیست. ترکهای خمشی تیر معمولاً در ناحیه کششی عضو شکل می‌گیرند و ترکهای مورب نزدیک تکیه‌گاه ممکن است با نیروهای برشی مرتبط باشند. ترکهای طولی ستون نیز می‌توانند با خوردگی آرماتور، جداشدگی پوشش بتن یا ناپایداری موضعی مرتبط باشند. در دال‌ها، الگوی ترک و موقعیت آن نسبت به تکیه‌گاه‌ها و ستون‌ها در ارزیابی اهمیت دارد.
برای بررسی، محل، جهت، طول و عرض ترک‌ها را ثبت کنید و تغییر آن‌ها را در طول زمان بسنجید. ارتباط ترک با بارگذاری، آرماتورگذاری، جزئیات اتصال، نشست یا آسیب زلزله باید در ارزیابی مهندسی لحاظ شود؛ ترکهای سطحی اندود را نیز نباید با ترک عضو سازهای یکسان دانست.

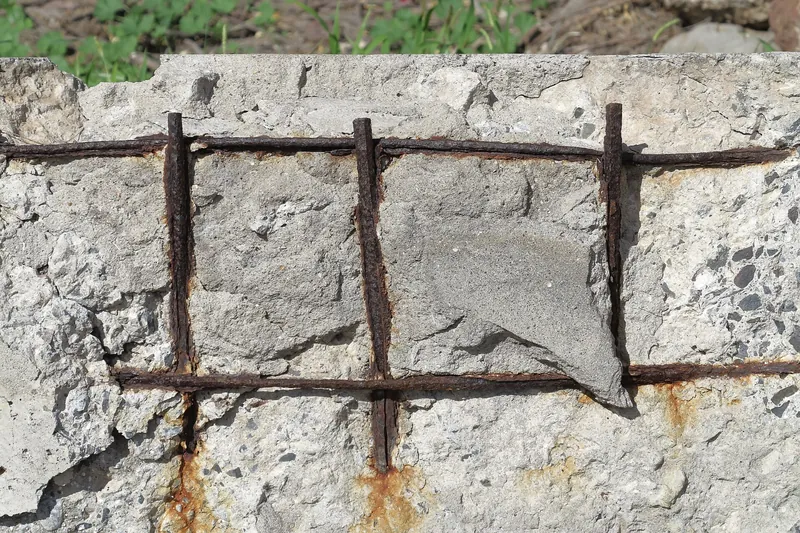

۳. نمایان‌شدن یا خوردگی میلگردها
نمایان‌شدن آرماتورها، جداشدگی یا پوسته‌شدن پوشش بتن و لکه‌های قهوه‌ای یا قرمز می‌توانند نشانه خوردگی میلگرد باشند. محصولات خوردگی حجم بیشتری از فولاد اولیه دارند و با ایجاد فشار در بتن اطراف، ممکن است به ترک‌خوردگی و جداشدن پوشش بینجامند. در صورت پیشرفت خوردگی، سطح مقطع مؤثر میلگرد و چسبندگی آن با بتن نیز ممکن است کاهش یابد.
پیش از انتخاب روش ترمیم یا تقویت، باید محدوده بتن آسیب‌دیده، وضعیت آرماتورها و علت نفوذ عوامل خورنده بررسی شود. مشاهده زنگ‌زدگی به‌تنهایی میزان کاهش سطح مقطع میلگرد را مشخص نمی‌کند؛ این موضوع باید با ارزیابی مناسب تعیین شود.

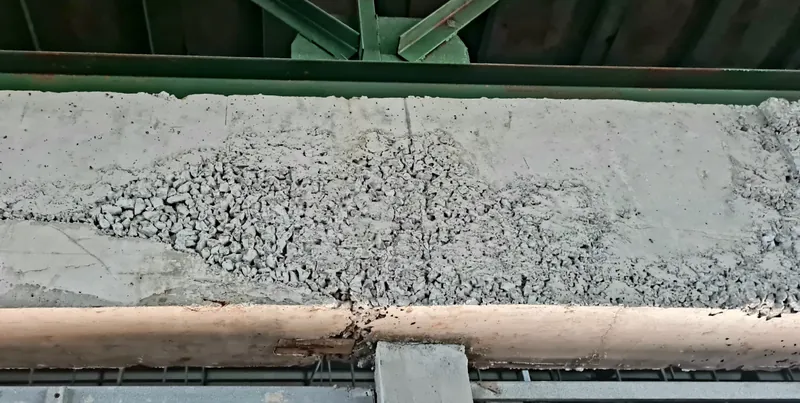

۴. کرموشدگی و حفره‌های عمیق در بتن
کرموشدگی معمولاً بر اثر تراکم ناکافی، جداشدگی بتن، قالب‌بندی نامناسب یا دشواری عبور بتن از میان آرماتورها ایجاد می‌شود. اهمیت آن به عمق، گستره و محل آسیب بستگی دارد. کرموشدگی در اتصال تیر و ستون، پای ستون یا ناحیه تکیه‌گاهی میتواند پیوستگی بتن و آرماتور و عملکرد موضعی عضو را مختل کند و به بررسی دقیق نیاز دارد.
ترمیم بتن‌های کرمو باید پس از تعیین عمق و گستره آسیب و بررسی وضعیت آرماتورها انجام شود. انتخاب مصالح و آماده‌سازی سطح باید با روش ترمیم سازگار باشد. اگر آسیب به بخش باربر یا ناحیه اتصال گسترش یافته باشد، ترمیم موضعی به‌تنهایی ممکن است کافی نباشد و نیاز به تقویت عضو نیز باید ارزیابی شود.

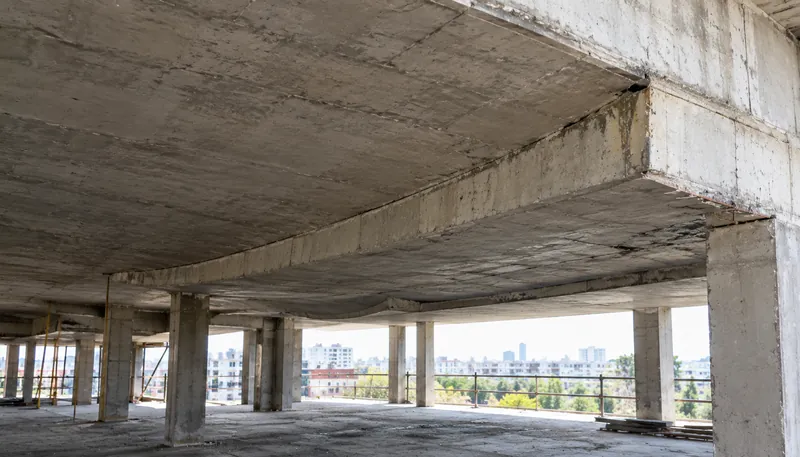

شکم‌دادگی غیرعادی
خیز محسوس تیر یا دال، برآمدگی دیوار، کمانش ستون فولادی یا تغییرشکل ماندگار پس از برداشتن بار، نشانه‌هایی هستند که باید بررسی شوند و نباید صرفاً با پوشش معماری پنهان بمانند. این تغییرشکل‌ها ممکن است با بارگذاری اضافی، کاهش سختی عضو، آسیب مصالح یا ضعف اتصالات ارتباط داشته باشند.
برای تشخیص اینکه تغییرشکل در حال افزایش است یا پایدار مانده، باید محل و مقدار آن ثبت و در گذر زمان پایش شود. نتایج پایش باید همراه با وضعیت بارگذاری و نشانه‌های دیگر، مانند ترک‌خوردگی یا آسیب اتصال، در ارزیابی مهندسی بررسی شوند.

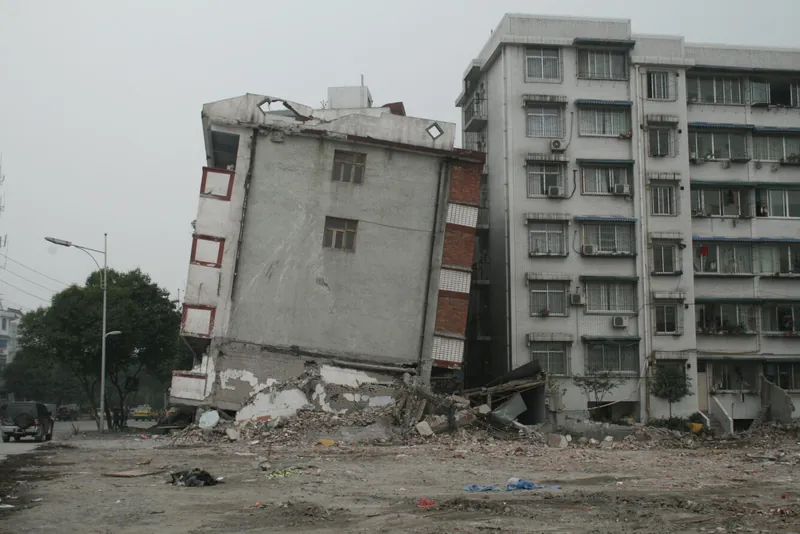

۶. نشست نامتقارن و تغییرات محسوس در کف یا دیوار
شیب‌دارشدن کف، گیرکردن مکرر درها و پنجره‌ها، ترکهای پله‌ای در دیوارهای بنایی یا اختلاف تراز میان بخش‌های ساختمان میتواند با نشست نامتقارن مرتبط باشد؛ اما هیچ‌یک به‌تنهایی علت نشست را ثابت نمی‌کند. باید تغییرات تراز و ترک‌ها در طول زمان پایش شوند و وضعیت پی، خاک زیر پی، مسیرهای آب و اجزای سازهای بررسی شود.
نشست نامتقارن، برخلاف نشست یکنواخت، میتواند در اعضای سازهای و دیوارهای پرکننده تغییرشکل و ترک ایجاد کند و توزیع نیروها را تغییر دهد. همه نشست‌ها الزاماً به مقاومسازی لرزه‌ای نیاز ندارند؛ بااین‌حال، تا زمانی که علت حرکت و اثر آن بر پی و سازه مشخص نشده است، ترمیم ظاهری ترک یا کف راه‌حل قابل اتکایی نیست.

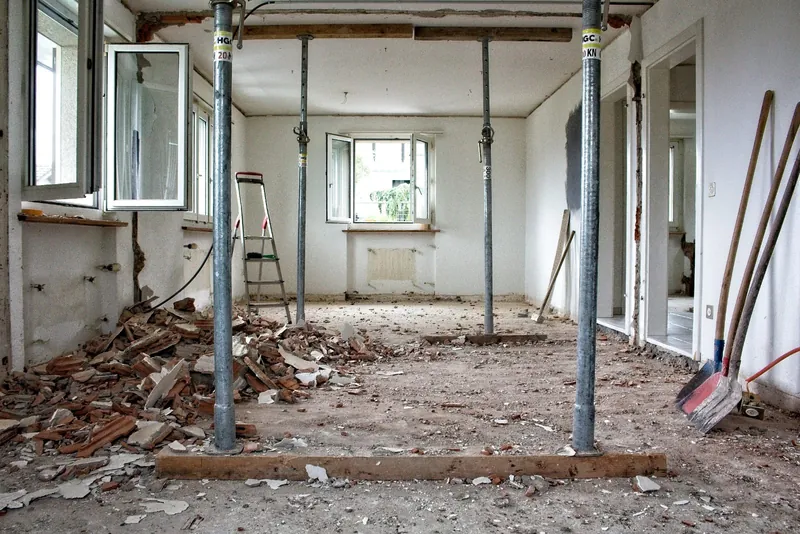

۷. حذف یا تغییر اعضای سازهای
برداشتن یا تضعیف ستون، تیر، دیوار باربر یا بخشی از سقف میتواند مسیر انتقال بار را مختل کند و نیروها را به اعضای دیگر منتقل کند. ایجاد بازشوهای بزرگ در دیوارها یا سقف نیز ممکن است پیوستگی دیافراگم کف، عملکرد دیوارهای سازهای یا انتقال نیرو به اجزای مقاوم جانبی را تحت‌تأثیر قرار دهد.
تغییر کاربری هم میتواند بارهای وارد بر سازه را افزایش دهد؛ برای نمونه، تبدیل فضای اداری به انبار ممکن است بار کف را بیشتر کند. پیش از اجرای تغییر، باید نقشه‌های موجود با وضعیت واقعی تطبیق داده شوند و ظرفیت اعضا، اتصالات و مسیر انتقال بار در شرایط جدید بررسی شود. اگر نقشه‌ها یا جزئیات اجرایی در دسترس نباشد، برداشت وضع موجود و بررسی‌های تکمیلی میتواند لازم باشد.

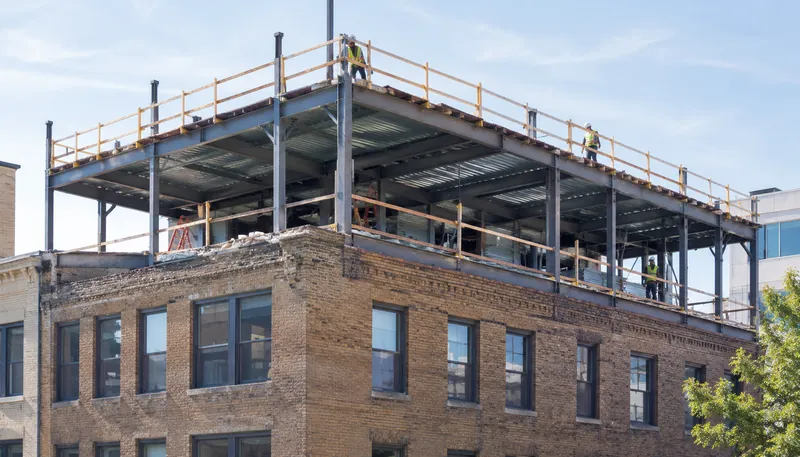

۸. اضافهکردن طبقه یا نیمطبقه بدون بررسی سازه
افزودن طبقه یا نیمطبقه و نصب تجهیزات سنگین میتواند بارهای ثقلی ساختمان را افزایش دهد و، بسته به جرم و نحوه اتصال به سازه، نیروهای جانبی و پاسخ لرزه‌ای آن را نیز تغییر دهد. ارزیابی نباید به ظرفیت یک تیر یا ستون محدود بماند؛ سقف، اعضای قائم، اتصالات، پی و مسیر انتقال نیروهای جانبی نیز باید بررسی شوند.
برای اتصال عضو جدید به بتن موجود، روش‌هایی مانند کاشت میلگرد و بولت تنها پس از طراحی اتصال و بررسی شرایط بتن قابل انتخاب‌اند. محل و عمق کاشت، نوع چسب، فاصله از لبه‌ها و آرماتورهای موجود باید در طراحی مشخص شوند. هنگام اجرا نیز آماده‌سازی و تمیزکاری سوراخ، رعایت دستورالعمل محصول و ثبت کنترل‌های اجرایی بر عملکرد اتصال اثر می‌گذارد.

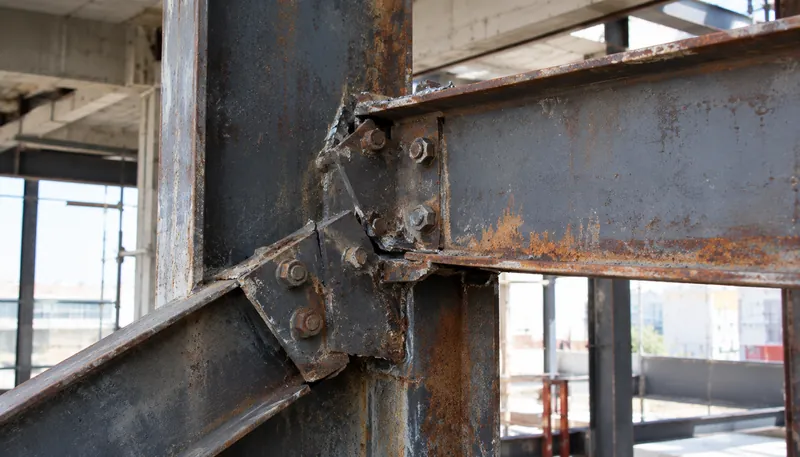

۹. ضعف یا آسیب در اتصالات تیر، ستون و مهاربند
اتصالات باید نیروها را میان اعضای سازه منتقل کنند و در سامانه‌های لرزه‌بر، عملکرد مناسب آن‌ها برای حفظ پایداری و شکل‌پذیری اهمیت دارد. در سازه‌های فولادی، پارگی یا شل‌شدن پیچ‌ها، جوش‌های معیوب و آسیب در اتصال مهاربند به قاب میتواند انتقال نیرو را مختل کند. در سازه‌های بتن‌آرمه نیز ترکهای ناحیه اتصال تیر و ستون، خردشدگی بتن، نمایان‌شدن آرماتورها یا کمبود محصورشدگی در این ناحیه نیازمند بررسی تخصصی است.
مشاهده یک نقص به‌تنهایی شدت آسیب یا ظرفیت باقیمانده اتصال را مشخص نمی‌کند؛ نوع و گستره آسیب، جزئیات اتصال و نقش آن در سامانه باربر باید ارزیابی شود. در برخی موارد، تقویت اتصال یا ناحیه مجاور آن میتواند به‌اندازه تقویت خود تیر یا ستون، یا بیشتر از آن، در بهبود عملکرد سازه مؤثر باشد.

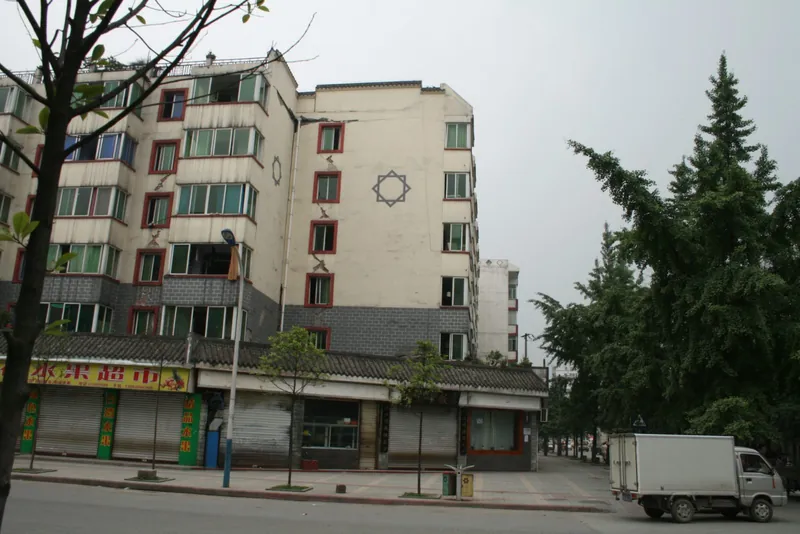

۱۰. آسیب‌های باقیمانده از زلزله یا ضربه
بازگشت ظاهر ساختمان به وضعیت پیش از زلزله، به‌معنای بازگشت ظرفیت سازهای آن نیست. لهیدگی بتن، کمانش میلگردهای طولی، جداشدگی پوشش بتن، بازشدگی درزها، تغییرمکان دائمی و ترکهای تازه، به‌ویژه در نواحی اتصال تیر و ستون، باید ثبت و ارزیابی شوند. شدت و گستره آسیب، مسیر انتقال بار و تغییرشکل باقیمانده اعضا در تعیین قابلیت استفاده دوباره از ساختمان مؤثرند.
پس از زلزله یا ضربه شدید، تصمیم درباره ورود و بهره‌برداری از بخش آسیب‌دیده باید بر پایه ارزیابی فنی و ملاحظات ایمنی گرفته شود. پنهان‌کردن آسیب با ترمیم ظاهری، بدون بررسی علت و اثر آن بر ظرفیت عضو، کافی نیست.
۱۱. ضعف دیوارهای غیرسازه‌ای و مهار اجزای معماری
دیوارهای جداکننده، نما، جان‌پناه، سقف کاذب و تجهیزات تأسیساتی ممکن است در زلزله از جای خود جدا شوند یا سقوط کنند؛ حتی اگر قاب اصلی ساختمان آسیب جدی ندیده باشد. این اجزا باید در برابر نیروهای وارد بر خود مهار شوند و اتصالشان به سازه، امکان جابه‌جایی‌های نسبی ساختمان را در نظر بگیرد.
ترک در محل اتصال دیوار به قاب، نبود مهار مناسب، اجرای ناپیوسته دیوارها و نشانه‌های جداشدگی از مواردی هستند که باید بررسی شوند. ارزیابی ایمنی ساختمان فقط به ظرفیت تیرها و ستون‌ها محدود نیست؛ وضعیت مهار و پایداری اجزای غیرسازه‌ای نیز اهمیت دارد.

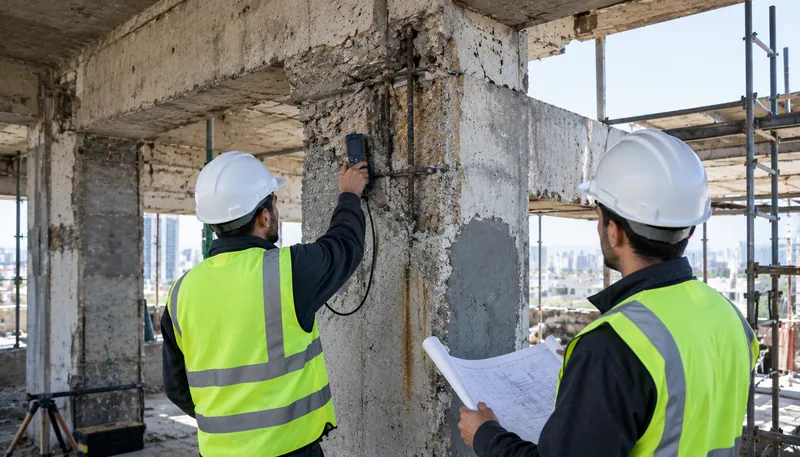

۱۲. قدیمی‌بودن ساختمان و نبود اطلاعات قابل اعتماد
قدمت به‌تنهایی دلیل قطعی ضعف سازه نیست؛ اما نبود نقشه‌های سازه، گزارش محاسبات، سوابق تعمیرات یا اطلاعات قابل اتکا درباره مصالح و تغییرات ساختمان، عدم‌قطعیت ارزیابی را افزایش می‌دهد. در این شرایط، برداشت هندسی، شناسایی آرایش آرماتورها و بررسی مصالح میتواند برای شناخت وضعیت موجود و تهیه مدل سازهای قابل اتکا لازم باشد. آزمایش‌های تکمیلی نیز در صورت نیاز و بر اساس برنامه بررسی انتخاب می‌شوند.
پس از مشاهده این نشانه‌ها چه اقدامی انجام دهیم؟
- علائم را مستند کنید: محل و مسیر ترک، زمان مشاهده، تغییرات آن و تصاویر دارای مقیاس را ثبت کنید. در صورت نیاز به پایش، اندازه‌گیری‌ها را در شرایط و بازه‌های زمانی قابل مقایسه انجام دهید.
- از تعمیر پوششی یا تخریب خودسرانه بپرهیزید: گچ‌کاری و رنگ‌آمیزی میتواند نشانه‌ها را بپوشاند و برداشتن بتن آسیب‌دیده بدون تشخیص علت، وضعیت عضو را تغییر دهد یا شواهد لازم برای ارزیابی را از بین ببرد.
- ارزیابی فنی درخواست کنید: بررسی باید متناسب با نشانه‌های موجود، اعضای سازهای، اتصالات، پی، اجزای غیرسازه‌ای و تغییرات ایجادشده در ساختمان را در بر بگیرد. در صورت نیاز، برداشت و آزمایش‌های تکمیلی باید با هدف مشخص انجام شوند.
- هدف ارزیابی و سطح عملکرد مورد انتظار را مشخص کنید: انتخاب اقدام مناسب به کاربری و اهمیت ساختمان، وضعیت موجود و هدف ایمنی بستگی دارد. این هدف باید پیش از طراحی راهکار تقویت روشن باشد.
- روش ترمیم یا تقویت را بر اساس علت آسیب انتخاب کنید: بسته به ارزیابی، گزینه‌هایی مانند ترمیم بتن، ژاکت فولادی، بهسازی اتصال، شاتکریت، کاشت میلگرد یا تقویت با FRP ممکن است مطرح شوند. روش انتخابی باید انتقال نیرو میان عضو موجود و مصالح یا اجزای تقویتی را تأمین کند؛ آماده‌سازی سطح، اجرای اتصالات و کنترل مصالح نیز باید متناسب با همان روش انجام و مستند شود.
اگر ترک‌ها به‌سرعت گسترش می‌یابند، بتن عضوی خرد یا جدا شده است، ستون یا دیوار تغییرشکل قابل‌مشاهده دارد، یا ساختمان پس از زلزله آسیب دیده است، ارزیابی را بی‌درنگ به متخصص بسپارید. تا زمان بررسی، از بارگذاری اضافی و دست‌کاری عضو آسیب‌دیده خودداری کنید.
روش‌های متداول تقویت پس از ارزیابی
روش مقاومسازی باید بر اساس نوع عضو، ضعف شناسایی‌شده و حالت شکست محتمل انتخاب شود؛ برای مثال، افزایش ظرفیت خمشی با مهار ترک برشی یا بهبود محصورشدگی ستون یکسان نیست. ژاکت بتنی با افزایش سطح مقطع و فراهم‌کردن بتن و آرماتور تکمیلی، میتواند ظرفیت و سختی عضو را افزایش دهد؛ ژاکت فولادی نیز، بسته به جزئیات اتصال، برای محصورکردن عضو یا بهبود مقاومت و شکل‌پذیری آن به کار می‌رود. شاتکریت همراه با مش یا آرماتور، در صورت تأمین پیوستگی و مهار مناسب با عضو موجود، میتواند لایه‌ای تقویتی ایجاد کند. اصلاح اتصال‌ها نیز زمانی مؤثر است که جزئیات جدید بتوانند نیروها را به‌درستی منتقل کنند.
در سیستم‌های FRP، الیاف در راستای مناسب به عضو متصل می‌شوند تا بخشی از نیروی کششی را تحمل کنند؛ پیچش دور ستون نیز میتواند به محصورشدگی بتن کمک کند. تقویت سازه با الیاف کربن در موارد مناسب، بدون افزایش زیاد وزن و با تخریب محدود اجرا می‌شود؛ اما اثر آن به سلامت و آماده‌سازی سطح، چسبندگی، جهت و مهار الیاف و شرایط اجرای رزین وابسته است. کیفیت بستر و اتصال باید در مراحل اجرا کنترل شود. همچنین FRP جایگزین رفع علت آسیب‌هایی مانند نفوذ رطوبت یا خوردگی فعال آرماتور نیست و محدودیت‌های بهره‌برداری و حفاظت آن باید در طراحی بررسی شود.
در بعضی پروژه‌ها، برای عبور تأسیسات یا اجرای جزئیات اتصال و تقویت، ایجاد سوراخ در بتن لازم است. کرگیری بتن باید پس از تعیین محل سوراخ و بررسی نقشه‌ها و وضعیت عضو انجام شود. پیش از حفاری، محل آرماتورها و، در صورت وجود، کابل‌های پیش‌تنیدگی باید شناسایی شوند؛ قطع‌کردن آن‌ها یا ایجاد بازشو در ناحیه حساس میتواند ظرفیت عضو و مسیر انتقال بار را مختل کند. پس از تعیین محل، اثر بازشو بر عملکرد عضو و جزئیات تقویت احتمالی نیز باید بررسی شود.
هیچ روش اجرایی نباید پیش از شناخت مسیر انتقال بار، ارزیابی وضعیت موجود و تأیید جزئیات فنی انتخاب شود. طرح تقویت باید با شرایط واقعی سازه و کیفیت مصالح موجود سازگار باشد و کنترل اجرای آن، از آماده‌سازی سطح و نصب اجزای تقویتی تا بررسی اتصال‌ها، در برنامه کار قرار گیرد.
جمع‌بندی کاربردی
ترکهای مورب، آسیب بتن، خوردگی میلگرد، تغییرشکل، نشست، تغییرات سازهای، ضعف اتصال‌ها و نبود اطلاعات قابل اعتماد، از نشانه‌هایی هستند که بررسی سازه را ضروری می‌کنند. هیچ‌یک از این علائم به‌تنهایی روش تقویت را مشخص نمی‌کند؛ تشخیص به ارزیابی وضعیت اعضا و اتصال‌ها، شناسایی علت آسیب و تعیین سطح عملکرد مورد انتظار وابسته است. مدارک ساختمان را گردآوری کنید، تغییرات و آسیب‌ها را ثبت کنید و پیش از تعمیر یا تقویت، ارزیابی فنی بخواهید.
درخواست بازدید و برآورد اجرای مقاومسازی میتواند آغاز بررسی وضعیت ساختمان و انتخاب راهکار متناسب با شرایط پروژه باشد.
پرسش‌های متداول
آیا هر ترک در ساختمان نشانه نیاز به مقاومسازی است؟
کرموشدگی بتن چه زمانی خطرناک‌تر است؟
آیا اضافهکردن نیمطبقه میتواند نیاز به مقاومسازی ایجاد کند؟
پس از آسیب زلزله، تعمیر ظاهری ساختمان کافی است؟
قدیمی‌بودن ساختمان به‌تنهایی نشانه ضعف سازه است؟
