تقویت سازه‌ها با الیاف کربن

تقویت سازه‌ها با الیاف کربن (FRP)

تقویت سازه با الیاف کربن یا CFRP یکی از روش‌های نوین مقاوم‌سازی و افزایش ظرفیت باربری اعضای بتنی است. در این روش، پارچه یا نوار الیاف کربن با استفاده از رزین اپوکسی روی سطح عضو سازه‌ای نصب می‌شود و بدون افزایش محسوس ابعاد عضو، ظرفیت آن را در برابر نیروهای کششی، خمشی، برشی یا فشاری افزایش می‌دهد.

این روش برای تقویت تیر، ستون، دال، دیوار و برخی سازه‌های بتنی دیگر کاربرد دارد و به دلیل وزن کم، سرعت اجرای بالا و نبود نیاز به تخریب گسترده، گزینه‌ای مناسب برای پروژه‌هایی است که ادامه بهره‌برداری از ساختمان اهمیت دارد.

چرا مقاوم‌سازی با الیاف کربن؟

1-افزایش ظرفیت سازه‌ای: الیاف کربن با مقاومت کششی بالا می‌توانند برای افزایش ظرفیت باربری و کنترل برخی آسیب‌های سازه‌ای به کار روند.

2-عدم افزایش محسوس ابعاد عضو: ضخامت کم سیستم FRP معمولاً تغییر قابل‌توجهی در ابعاد تیر، ستون یا سایر اعضای تقویت‌شده ایجاد نمی‌کند.

3-اجرای سریع و بدون تخریب گسترده: اجرای این روش در مقایسه با روش‌های سنگین مانند ژاکت بتنی یا فولادی، به عملیات تخریبی و تجهیزات سنگین کمتری نیاز دارد.

4-وزن کم: سیستم الیاف کربن بار مرده قابل‌توجهی به ساختمان اضافه نمی‌کند.

5-قابلیت اجرا روی سطوح مختلف: الیاف کربن را می‌توان با توجه به شکل عضو و نیاز مقاوم‌سازی، روی تیرها، ستون‌ها، دال‌ها و سطوح نسبتاً پیچیده اجرا کرد.

6-مقاومت مناسب در برابر خوردگی: این سیستم در محیط‌های مرطوب و خورنده، در صورت اجرای صحیح و محافظت مناسب، می‌تواند جایگزینی مناسب برای برخی روش‌های فلزی باشد.

کاربردهای تقویت سازه با الیاف کربن

استفاده از CFRP زمانی مطرح می‌شود که ظرفیت موجود عضو سازه‌ای برای شرایط بهره‌برداری یا بارگذاری جدید کافی نباشد، یا عضو دچار آسیب و افت عملکرد شده باشد. مهم‌ترین کاربردهای این روش عبارت‌اند از:

• جبران کاهش مقاومت بتن؛
• تقویت اعضایی که در آن‌ها ترک ایجاد شده است؛
• افزایش ظرفیت تیرها و ستون‌های بتنی؛
• تقویت سازه در پی تغییر کاربری ساختمان؛
• تقویت ساختمان پیش از افزایش طبقه؛
• افزایش ظرفیت پل‌ها و برخی سازه‌های عمرانی؛
• محافظت و بهسازی بتن در سازه‌هایی که در معرض حمله سولفات‌ها قرار دارند.

تقویت خمشی و برشی تیرها و دال‌های بتنی

الیاف کربن می‌توانند برای افزایش ظرفیت خمشی یا برشی تیرها و دال‌های بتنی به کار روند. انتخاب جهت نصب، تعداد لایه‌ها و محدوده اجرای الیاف به وضعیت عضو، نوع آسیب و نیروهای واردشده بستگی دارد.

محصورسازی و تقویت ستون‌های بتنی

با اجرای دورپیچ یا محصورسازی مناسب ستون، می‌توان ظرفیت باربری و شکل‌پذیری آن را افزایش داد. جزئیات اجرای الیاف در ستون باید بر اساس شرایط موجود، ابعاد عضو و الزامات طرح مقاوم‌سازی تعیین شود.

تقویت دیوارها، پل‌ها و سازه‌های عمرانی

سیستم FRP برای تقویت برخی دیوارهای بتنی، پل‌ها، مخازن و دیگر سازه‌های عمرانی و صنعتی نیز کاربرد دارد. در هر پروژه، امکان استفاده از این روش باید پس از بررسی وضعیت سازه و تعیین نیاز مقاوم‌سازی ارزیابی شود.

مراحل اجرای تخصصی FRP

1-بازدید، ارزیابی و تعیین نیاز مقاوم‌سازی: وضعیت عضو، نوع آسیب، شرایط بهره‌برداری و هدف تقویت بررسی می‌شود.

2-محاسبات و تعیین جزئیات اجرا: تعداد لایه‌ها، جهت‌گیری الیاف، محدوده تقویت و نوع سیستم رزین بر اساس شرایط عضو و نیروهای واردشده تعیین می‌شود.

3-آماده‌سازی سطح بتن: سطح بتن از آلودگی‌ها و بخش‌های سست پاک‌سازی می‌شود. ساب‌زنی، گردزدایی و ترمیم ترک‌ها، خلل‌وفرج و ناهمواری‌های سطح، برای ایجاد بستر مناسب انجام می‌گیرد.

4-اجرای پرایمر و بتونه اپوکسی: پرایمر برای بهبود چسبندگی اجرا می‌شود و ناهمواری‌های سطح با مواد مناسب اصلاح می‌شوند.

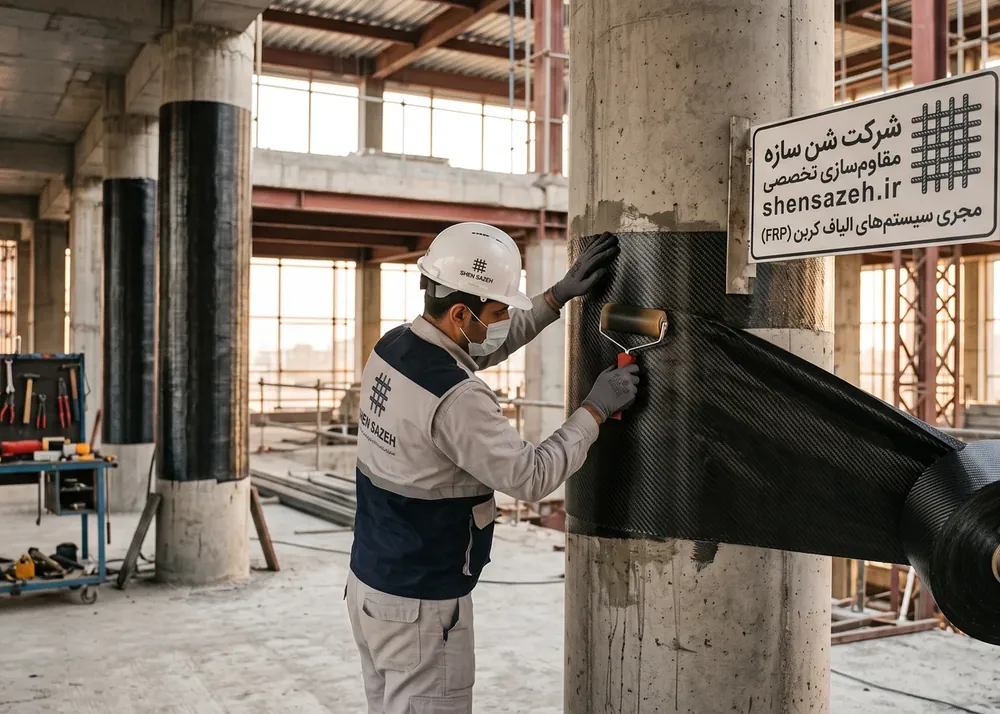

5-نصب الیاف و رزین‌دهی: الیاف کربن در محل مشخص‌شده قرار می‌گیرد و با رزین اپوکسی آغشته می‌شود. در این مرحله، هواگیری و ایجاد پیوستگی کامل میان الیاف، رزین و سطح بتن اهمیت زیادی دارد.

6-کنترل نهایی و اجرای پوشش محافظ: وضعیت چسبندگی، یکنواختی لایه‌ها و کیفیت اجرای سیستم بررسی می‌شود و در صورت نیاز، پوشش محافظ نهایی اجرا خواهد شد.

محدودیت‌ها و ملاحظات اجرایی

1-الیاف کربن و رزین اجراشده باید در برابر تابش مستقیم و طولانی‌مدت اشعه فرابنفش محافظت شوند؛ به همین دلیل، نوع پوشش نهایی باید با شرایط محیطی پروژه متناسب باشد.

2-سیستم FRP پیش از اجرای پوشش محافظ، باید در برابر ضربه‌های نقطه‌ای محافظت شود؛ زیرا آسیب موضعی می‌تواند عملکرد لایه‌های تقویتی را کاهش دهد.

3-کیفیت آماده‌سازی سطح، میزان رطوبت، نحوه رزین‌دهی و حذف حباب‌ها، تأثیر مستقیمی بر چسبندگی و عملکرد نهایی سیستم دارد.

4-انتخاب الیاف، تعداد لایه‌ها و جزئیات اجرا باید بر اساس بررسی فنی عضو و هدف مقاوم‌سازی انجام شود.

نکته مهم: اجرای الیاف کربن بدون آماده‌سازی صحیح سطح یا بدون تعیین جزئیات فنی مناسب، نمی‌تواند عملکرد مورد انتظار سیستم مقاوم‌سازی را تأمین کند.

برآورد هزینه تقویت سازه با الیاف کربن

هزینه اجرای تقویت سازه با الیاف کربن، به شرایط پروژه و جزئیات فنی آن بستگی دارد. برآورد اولیه این خدمت از متری ۱٫۵ میلیون تا ۳ میلیون تومان اعلام می‌شود؛ مبلغ نهایی پس از بررسی عضو، سطح مورد اجرا و شرایط کار مشخص خواهد شد.

عوامل مؤثر بر هزینه اجرا

• متراژ و تعداد اعضای سازه‌ای؛
• دسترسی به محل اجرا و ارتفاع کار؛
• وضعیت سطح بتن و میزان آماده‌سازی و ترمیم موردنیاز؛
• مسافت پروژه؛
• مقطع و نوع عضو مورد اجرا؛
• تعداد لایه‌ها و جزئیات فنی سیستم تقویتی.

اجرای تقویت سازه با الیاف کربن در شن‌سازه

در اجرای سیستم CFRP، آماده‌سازی دقیق سطح، کنترل شرایط بستر، رزین‌دهی یکنواخت، هواگیری و محافظت از لایه تقویتی اهمیت اساسی دارد. مجموعه شن‌سازه خدمات تخصصی تقویت تیرها، ستون‌ها و دیگر اعضای بتنی با الیاف کربن را با بررسی شرایط پروژه و انتخاب روش اجرایی متناسب ارائه می‌دهد.

برای بررسی وضعیت سازه، دریافت مشاوره و برآورد هزینه، از فرم درخواست بازدید و برآورد اجرا استفاده کنید.
