انواع شکست ستون‌ بتنی و روش‌های مقاوم‌سازی آن‌ها با FRP، ژاکت فولادی و ژاکت بتنی

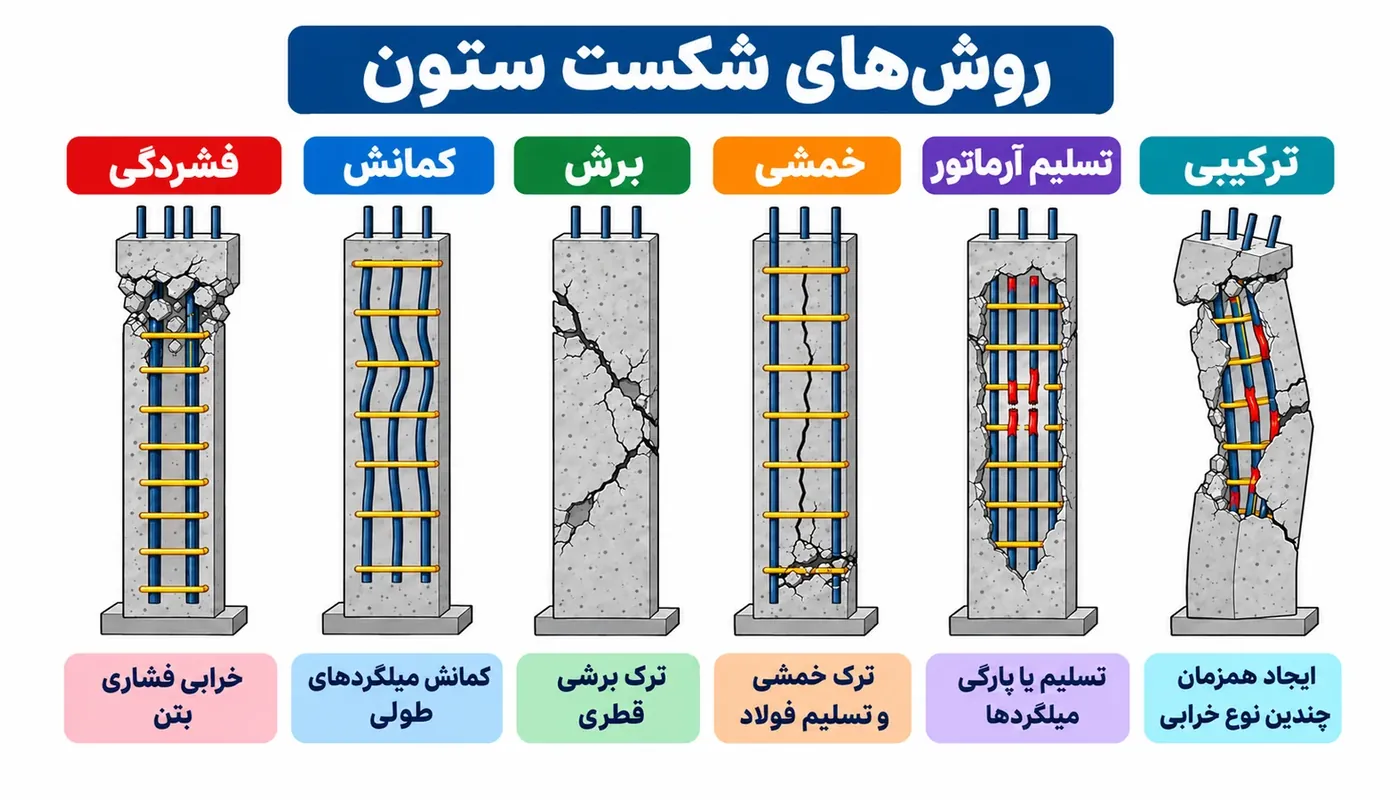

شکست ستون‌ بتنی و روش‌های مقاوم‌سازی آن‌ها

انواع شکست ستون بتنی ممکن است به شکل خردشدگی بتن، کمانش میلگردهای طولی، شکست برشی یا ضعف خمشی بروز کند و با تسلیم یا گسیختگی آرماتورها همراه باشد. روش مقاوم‌سازی باید بر پایه ارزیابی وضعیت موجود، محاسبات سازه‌ای و شناخت سازوکار خرابی انتخاب شود؛ ظاهر ترک‌ها به‌تنهایی برای تشخیص و تصمیم‌گیری کافی نیست.

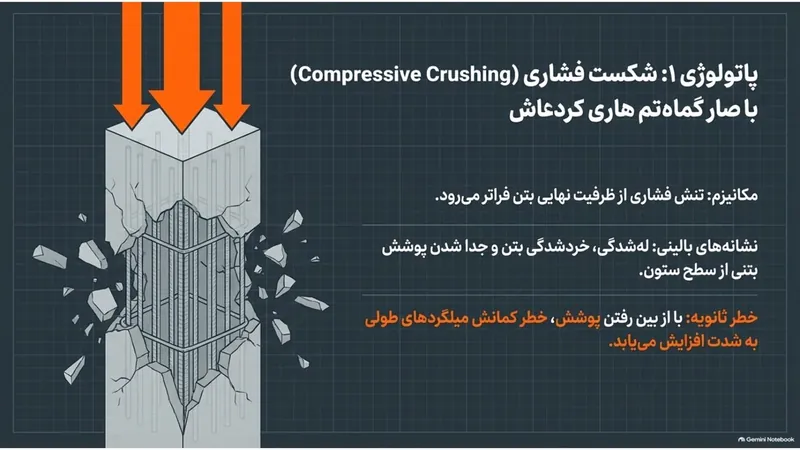

۱. شکست فشاری ستون (Crushing)

علت و نشانه‌ها: وقتی تنش فشاری از ظرفیت بتن بیشتر شود، بتن ممکن است خرد شود و پوشش بتنی ستون از سطح آن جدا شود. اگر محصورشدگی ستون کافی نباشد، میلگردهای طولی نیز ممکن است کمانه کنند.

روش‌های مقاوم‌سازی:

ژاکت بتنی: با افزایش ابعاد مقطع و افزودن آرماتورهای طولی و عرضی، ظرفیت محوری ستون را بالا می‌برد. طراحی مناسب آن می‌تواند ظرفیت خمشی و برشی عضو را نیز بهبود دهد. درباره جزئیات این روش در راهنمای مقاوم‌سازی با ژاکت بتنی بیشتر بخوانید.

ژاکت فولادی: با استفاده از اجزای فولادی که متناسب با شرایط عضو طراحی شده‌اند، محصورشدگی و ظرفیت ستون را افزایش می‌دهد. جزئیات روش اجرا و کاربردهای آن در راهنمای مقاوم‌سازی با ژاکت فلزی آمده است.

الیاف کربن CFRP: دورپیچ ستون با الیاف کربن می‌تواند محصورشدگی بتن و شکل‌پذیری آن را افزایش دهد. میزان افزایش ظرفیت محوری باید بر اساس طراحی محاسبه شود. برای آشنایی با این روش، صفحه تقویت سازه با الیاف کربن را ببینید.

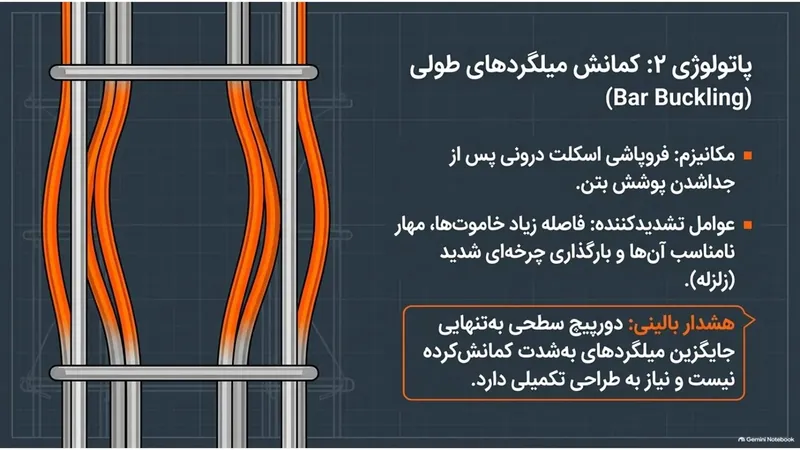

۲. کمانش میلگردهای طولی (Longitudinal Bar Buckling)

علت و نشانه‌ها: پس از جداشدن پوشش بتن، میلگردهای طولی ممکن است در فاصله بین خاموت‌ها کمانه کنند. فاصله زیاد خاموت‌ها، مهار نامناسب آن‌ها و بارگذاری چرخه‌ای شدید می‌تواند احتمال کمانش را افزایش دهد.

روش‌های مقاوم‌سازی:

ژاکت فولادی: اگر به‌درستی طراحی و اجرا شود، با ایجاد محصورشدگی می‌تواند تغییرشکل‌های جانبی را محدود کند و از تخریب بیشتر هسته بتن بکاهد.

ژاکت بتنی: با افزودن آرماتورهای طولی و عرضی، ظرفیت و محصورشدگی مقطع را افزایش می‌دهد.

CFRP: دورپیچ ستون با الیاف کربن می‌تواند محصورشدگی بتن را افزایش دهد و به بهبود شرایط کمانش میلگردها کمک کند. بااین‌حال، FRP به‌تنهایی جایگزین میلگردهای آسیب‌دیده نمی‌شود؛ میلگردهای به‌شدت کمانش‌کرده یا آسیب‌دیده ممکن است به تعمیر یا جایگزینی و طراحی تقویتی تکمیلی نیاز داشته باشند.

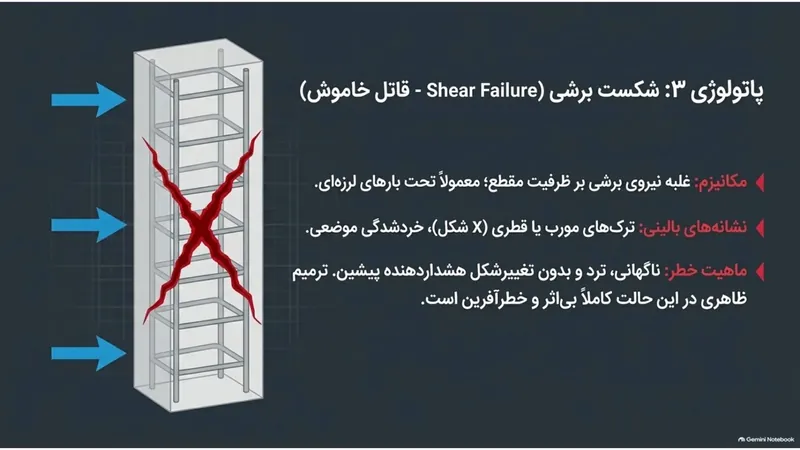

۳. شکست برشی (Shear Failure)

علت و نشانه‌ها: شکست برشی زمانی رخ می‌دهد که نیروی برشی وارد بر ستون از ظرفیت آن بیشتر شود. ترک‌های مورب یا قطری، خردشدگی موضعی بتن و آسیب در انتهای ستون از نشانه‌های احتمالی آن هستند؛ اما ترک‌ها به‌تنهایی برای تشخیص قطعی کافی نیستند. شکست برشی، به‌ویژه هنگام زلزله، می‌تواند ناگهانی و ترد باشد و با تغییرشکل نسبتاً کمی رخ دهد.

روش‌های مقاوم‌سازی:

ژاکت فولادی: تسمه‌ها، ورق‌ها یا اجزای فولادی، در صورت طراحی و اجرای مناسب، می‌توانند به افزایش ظرفیت برشی و محصورشدگی ستون کمک کنند. درباره اجرای ژاکت فولادی بیشتر بخوانید.

CFRP: نوارها یا دورپیچ‌های الیاف کربن با آرایش و مهار مناسب می‌توانند ظرفیت برشی را افزایش دهند و به کنترل آسیب کمک کنند. جزئیات این روش در صفحه تقویت سازه با الیاف کربن آمده است.

ژاکت بتنی: با افزایش مقطع ستون و افزودن آرماتورهای طولی و عرضی، می‌توان ظرفیت آن را بهبود داد. برای آشنایی با این روش، راهنمای ژاکت بتنی را ببینید.

در شکست برشی شدید، ترمیم ظاهری ترک‌ها کافی نیست. پیش از انتخاب روش مقاوم‌سازی، باید ایمنی ستون، وضعیت آرماتورها و ظرفیت باقی‌مانده آن ارزیابی شود.

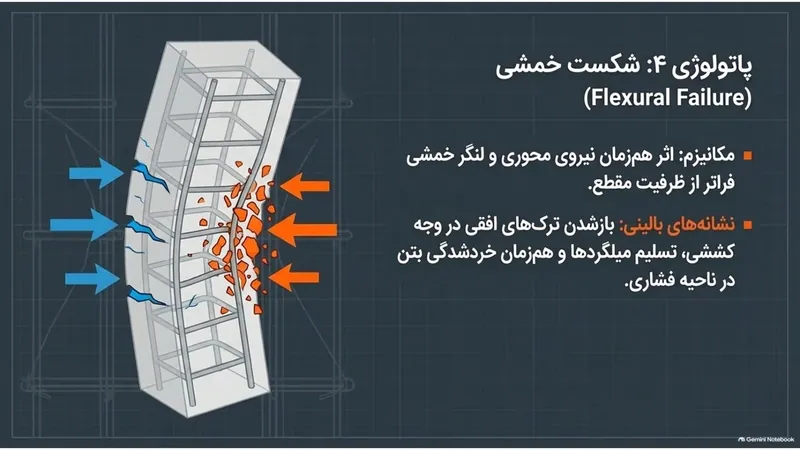

۴. شکست خمشی (Flexural Failure)

علت و نشانه‌ها: شکست خمشی زمانی رخ می‌دهد که ستون تحت اثر هم‌زمان نیروی محوری و لنگر خمشی قرار بگیرد و ظرفیت خمشی آن برای تحمل نیروهای واردشده کافی نباشد. ترک‌های خمشی، بازشدن ترک‌ها در وجه کششی، تسلیم میلگردهای طولی و خردشدگی بتن در ناحیه فشاری از نشانه‌های احتمالی این نوع شکست هستند.

روش‌های مقاوم‌سازی:

• ژاکت بتنی: با افزودن آرماتورهای طولی و عرضی و افزایش ابعاد مقطع، می‌توان ظرفیت خمشی و محوری ستون را افزایش داد. نحوه اتصال ژاکت به عضو موجود باید در طراحی در نظر گرفته شود.
• ژاکت فولادی: اگر اتصالات و انتقال نیرو به‌درستی طراحی شوند، ژاکت فولادی می‌تواند ظرفیت خمشی و برشی و شکل‌پذیری عضو را افزایش دهد. جزئیات بیشتر را در صفحه اجرای ژاکت فولادی بخوانید.
• FRP: الیاف با آرایش و مهار مناسب می‌توانند برای تقویت خمشی به کار روند. در مقابل، دورپیچ محیطی FRP بیشتر برای محصورکردن ستون استفاده می‌شود. این دو کاربرد متفاوت‌اند و نباید آن‌ها را یکسان در نظر گرفت. برای آشنایی با روش‌های تقویت، راهنمای مقاوم‌سازی با FRP را ببینید.

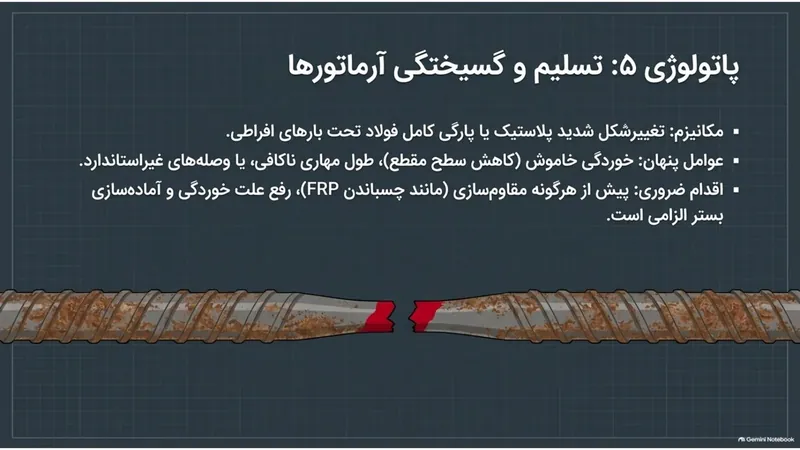

۵. تسلیم یا گسیختگی آرماتورها (Reinforcement Yielding or Rupture)

علت و نشانه‌ها: تسلیم یا گسیختگی آرماتور زمانی رخ می‌دهد که میلگردها تحت اثر نیروهای واردشده تغییرشکل شدید دهند یا از هم بگسلند. خوردگی و کاهش سطح مقطع میلگرد، طول مهاری ناکافی و جزئیات نامناسب وصله نیز می‌توانند عملکرد آرماتورها را مختل کنند.

روش‌های مقاوم‌سازی: روش مناسب به میزان آسیب آرماتورها و ارزیابی سازه بستگی دارد:

• ژاکت بتنی: با افزودن آرماتورهای جدید و افزایش ابعاد مقطع، امکان افزایش ظرفیت ستون را فراهم می‌کند. جزئیات این روش در راهنمای مقاوم‌سازی با ژاکت بتنی آمده است.
• ژاکت فولادی: در صورت طراحی و اجرای مناسب، می‌تواند در تحمل نیروها و محصورشدگی ستون مشارکت کند. برای آشنایی بیشتر، صفحه اجرای ژاکت فولادی را ببینید.
• CFRP: بسته به طراحی، می‌تواند برای بهبود محصورشدگی یا تأمین برخی نیازهای تقویتی به کار رود؛ اما جایگزین خودکار میلگردهای گسیخته یا راه‌حلی عمومی برای ضعف شدید آرماتورهای طولی نیست. جزئیات این روش در صفحه تقویت سازه با الیاف کربن توضیح داده شده است.

اگر آرماتورها دچار خوردگی شده‌اند، ابتدا باید علت خوردگی، میزان کاهش سطح مقطع میلگردها و وضعیت بتن بررسی شود و اقدامات لازم برای رفع آسیب انجام گیرد. اجرای FRP روی بتن آسیب‌دیده و بدون آماده‌سازی مناسب بستر، راهکار قابل‌قبولی نیست.

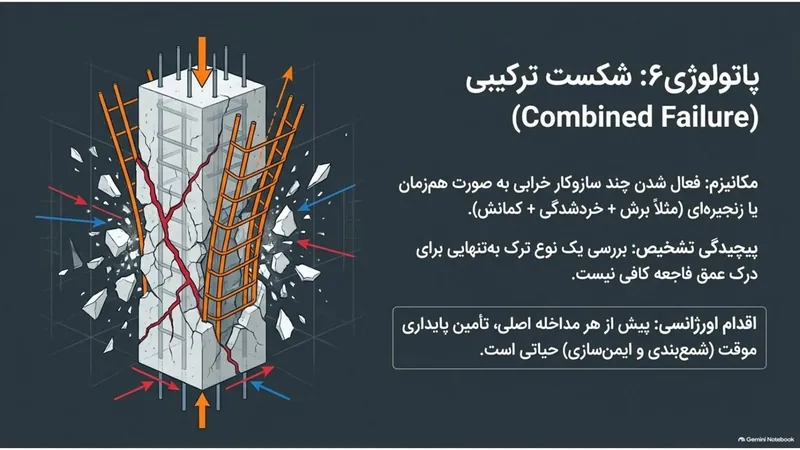

۶. شکست ترکیبی (Combined Failure)

علت و نشانه‌ها: شکست ترکیبی زمانی رخ می‌دهد که چند سازوکار خرابی هم‌زمان یا در پی یکدیگر در ستون فعال شوند؛ برای مثال، شکست برشی همراه با خردشدگی بتن و کمانش میلگردهای طولی. در چنین شرایطی، بررسی یک نوع ترک به‌تنهایی برای تشخیص وضعیت ستون کافی نیست.

روش‌های مقاوم‌سازی: انتخاب روش باید بر پایه ارزیابی آسیب و طراحی سازه‌ای انجام شود؛ ممکن است ژاکت بتنی، ژاکت فولادی، سیستم FRP یا ترکیبی از آن‌ها مناسب باشد. اگر آسیب شدید باشد، ابتدا باید پایداری عضو تأمین شود و در صورت نیاز، تمهیدات ایمن‌سازی و شمع‌بندی اجرا شوند.

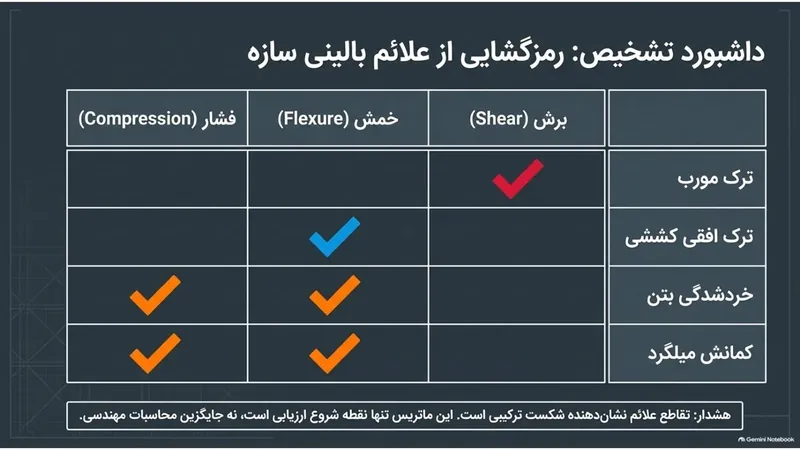

جدول مقایسه انواع شکست ستون و روش‌های مقاوم‌سازی

نوع شکست ستون، نشانه‌های قابل مشاهده و گزینه‌های مقاوم‌سازی را مشخص می‌کند؛ اما انتخاب روش نهایی به ارزیابی سازه، وضعیت آرماتورها و محاسبات مهندسی نیاز دارد.

ترک مورب، خردشدگی بتن یا تغییرشکل آرماتورها به‌تنهایی نوع شکست را قطعی نمی‌کند. پیش از انتخاب روش، وضعیت ستون و اجزای آسیب‌دیده باید ارزیابی شود.

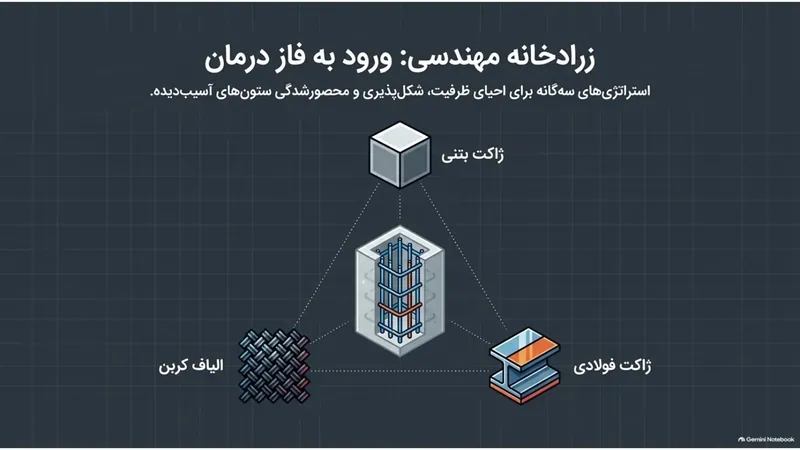

ژاکت بتنی، ژاکت فولادی یا الیاف کربن؛ کدام مناسب‌تر است؟

ژاکت بتنی وقتی مناسب است که ستون به افزایش محسوس ظرفیت محوری، خمشی یا برشی و افزودن آرماتورهای جدید نیاز داشته باشد. این روش ابعاد و وزن ستون را افزایش می‌دهد؛ همچنین باید محدودیت فضا و نحوه اتصال بتن جدید به بتن موجود در طراحی و اجرا در نظر گرفته شود. درباره جزئیات این روش بیشتر بخوانید: مقاوم‌سازی با ژاکت بتنی.

ژاکت فولادی برای افزایش ظرفیت و محصورشدگی ستون قابل بررسی است؛ به‌ویژه زمانی که افزایش زیاد ابعاد عضو مطلوب نباشد. طراحی اتصالات، احتمال خوردگی، حفاظت در برابر آتش و نحوه انتقال نیرو میان اجزای فولادی و ستون موجود باید بررسی شود. برای آشنایی بیشتر با این روش، راهنمای مقاوم‌سازی با ژاکت فولادی را ببینید.

الیاف کربن CFRP به‌دلیل وزن کم و ضخامت اندک می‌تواند گزینه‌ای مناسب برای تقویت ستون باشد. این سیستم، بسته به طراحی، برای محصورشدگی یا تقویت برشی و خمشی به کار می‌رود. پیش از اجرا باید کیفیت بستر بتن، چسبندگی و مهار الیاف، شرایط محیطی و حفاظت در برابر آتش بررسی شود. جزئیات بیشتر در راهنمای مقاوم‌سازی با FRP آمده است.

هیچ‌یک از این روش‌ها برای همه ستون‌ها بهترین گزینه نیست. انتخاب روش به نوع و گستره آسیب، وضعیت آرماتورها، بارگذاری، محدودیت‌های اجرایی و معماری و نتایج محاسبات سازه‌ای بستگی دارد.

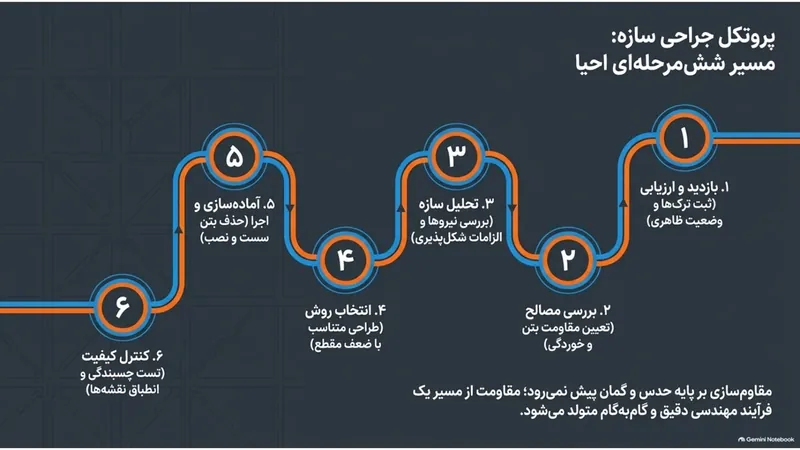

مراحل اصولی مقاوم‌سازی ستون بتنی

1. بازدید و ارزیابی: ترک‌ها، خردشدگی، تغییرشکل‌ها و وضعیت ظاهری آرماتورها ثبت می‌شود. برای درخواست بازدید و برآورد اجرا می‌توانید از فرم درخواست بازدید استفاده کنید.
2. بررسی مصالح: مقاومت بتن تعیین و وضعیت میلگردها و احتمال خوردگی ارزیابی می‌شود.
3. تحلیل سازه: نیروی محوری، لنگر خمشی، برش و الزامات شکل‌پذیری بررسی می‌شود.
4. انتخاب روش تقویت: نوع ژاکت یا سیستم FRP بر پایه ضعف شناسایی‌شده و محاسبات طراحی تعیین می‌شود.
5. آماده‌سازی و اجرا: بتن سست برداشته و آسیب‌ها اصلاح می‌شود؛ سپس سطح آماده‌سازی و جزئیات اتصال و تقویت مطابق نقشه‌های طراحی اجرا می‌شود.
6. کنترل کیفیت: مصالح، ابعاد، آرماتورگذاری، اتصالات و کیفیت چسبندگی بررسی می‌شود تا اجرا با مشخصات فنی انطباق داشته باشد.

جمع‌بندی

انتخاب روش مقاوم‌سازی ستون بتنی به شناخت نوع و گستره خرابی بستگی دارد. خردشدگی بتن، کمانش میلگردهای طولی، شکست برشی یا خمشی و آسیب آرماتورها هرکدام به ارزیابی و راهکار متناسب نیاز دارند. ژاکت بتنی، ژاکت فولادی و الیاف کربن FRP از روش‌های رایج مقاوم‌سازی‌اند؛ اما نتیجه به تشخیص درست سازوکار خرابی، طراحی مهندسی و کیفیت اجرا وابسته است.

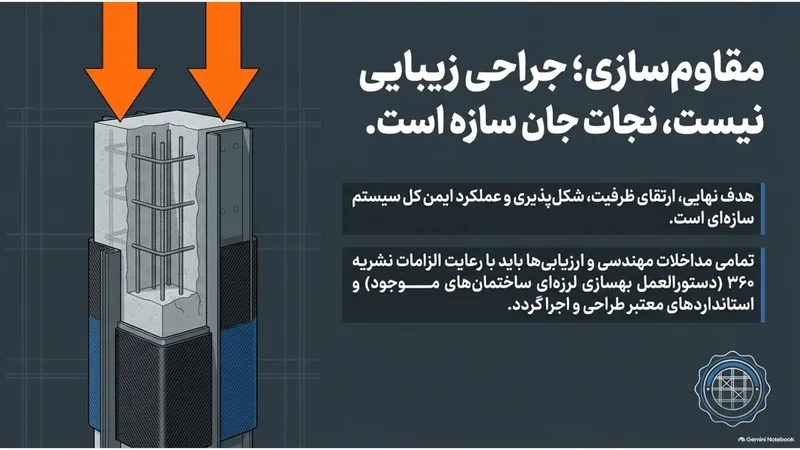

مقاوم‌سازی فقط برای ترمیم ظاهر ستون انجام نمی‌شود؛ هدف، بهبود ظرفیت، شکل‌پذیری و عملکرد عضو با درنظرگرفتن ایمنی کل سازه است.

ارزیابی ساختمان‌های موجود و طراحی مداخلات مقاوم‌سازی باید با مقررات و دستورالعمل‌های معتبر بهسازی لرزه‌ای و شرایط واقعی سازه تطبیق داده شود. برای آشنایی بیشتر با نشریه ۳۶۰ و بهسازی لرزه‌ای ساختمان‌های موجود و مراحل و روش‌های مقاوم‌سازی ساختمان، راهنماهای مرتبط را ببینید.

جزئیات نهایی هر پروژه باید بر پایه ارزیابی سازه و با توجه به نسخه معتبر مقررات مربوط تعیین شود.
