نشریه ۳۶۰ چیست؟ راهنمای ساده بهسازی لرزه‌ای ساختمان‌های موجود

نشریه ۳۶۰ مرجع رایج در ایران برای ارزیابی و بهسازی لرزه‌ای ساختمان‌های موجود است؛ یعنی ساختمان‌هایی که ساخته شده‌اند و حالا باید معلوم شود در زلزله چه رفتاری دارند و برای بهتر شدن عملکردشان چه باید کرد. نام رسمی آن «دستورالعمل بهسازی لرزه‌ای ساختمان‌های موجود» است. این نشریه مستقیم نمی‌گوید «کدام روش تقویت را اجرا کنید»؛ چارچوبی می‌دهد که مهندس بر اساس آن هدف بهسازی را انتخاب می‌کند، وضع موجود را می‌شناسد، ساختمان را تحلیل می‌کند و طرح تقویت می‌دهد. این مقاله خلاصه‌ی کاربردی آن را برای مالک و کارفرما توضیح می‌دهد.

نشریه ۳۶۰ چیست و برای چه ساختمان‌هایی است؟

هدف نشریه ۳۶۰ ارزیابی ساختمان‌های موجود و بهبود عملکرد آن‌ها در برابر بارهای لرزه‌ای است. طبق متن منتشرشده، نخستین انتشار آن به سال ۱۳۸۱ و تجدیدنظر اول به زمستان ۱۳۹۲ برمی‌گردد. پیش از استفاده در پروژه، آخرین ویرایش معتبر را از مرجع رسمی بررسی کنید.

این دستورالعمل برای ساختمان‌های جدید نوشته نشده است؛ طراحی ساختمان تازه بر عهده آیین‌نامه‌های طراحی، از جمله استاندارد ۲۸۰۰، است. همچنین بر اساس متن دستورالعمل، سدها، پل‌ها، اسکله‌ها، نیروگاه‌های هسته‌ای و بناهای خشت و گل در دامنه آن قرار نمی‌گیرند. اگر هنوز مطمئن نیستید ساختمان‌تان نشانه‌ای از ضعف دارد، فهرست ۱۲ نشانه نیاز به مقاوم‌سازی را ببینید، و برای تفاوت بهسازی لرزه‌ای با ترمیم و مقاوم‌سازی به این مقاله سر بزنید.

فرایند بهسازی در نشریه ۳۶۰

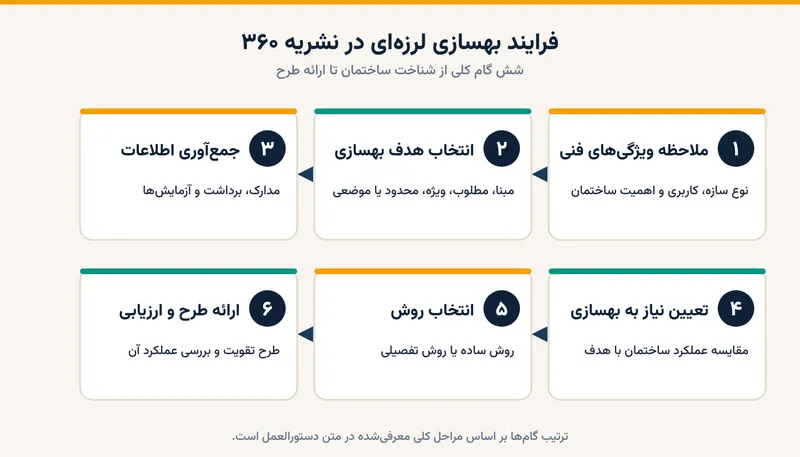

نشریه ۳۶۰ فرایند بهسازی را در چند گام کلی پیش می‌برد. این گام‌ها مسیر کار مهندس را نشان می‌دهند و برای مالک هم مفیدند، چون می‌داند در هر مرحله چه چیزی باید از مهندس بخواهد.

1. ملاحظه ویژگی‌های فنی: نوع سازه، کاربری و اهمیت ساختمان بررسی می‌شود.
2. انتخاب هدف بهسازی: مشخص می‌شود ساختمان باید پس از بهسازی چه عملکردی داشته باشد.
3. جمع‌آوری اطلاعات وضع موجود: مدارک، برداشت و در صورت نیاز آزمایش‌ها.
4. تعیین نیاز به بهسازی: عملکرد ساختمان با هدف انتخاب‌شده مقایسه می‌شود.
5. انتخاب روش: روش ساده یا روش تفصیلی.
6. ارائه طرح و ارزیابی: طرح تقویت داده می‌شود و عملکرد آن بررسی می‌شود.

فصل‌های نشریه ۳۶۰ در یک نگاه

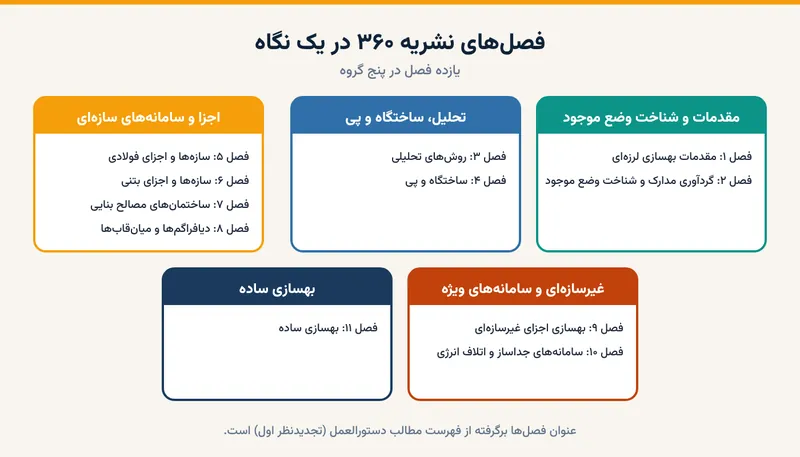

تجدیدنظر اول نشریه ۳۶۰ یازده فصل دارد. لازم نیست مالک همه آن‌ها را بخواند؛ اما دانستن اینکه هر فصل چه می‌کند کمک می‌کند گزارش مهندس را بهتر بفهمد.

هدف بهسازی و سطح عملکرد: مهم‌ترین انتخاب پروژه

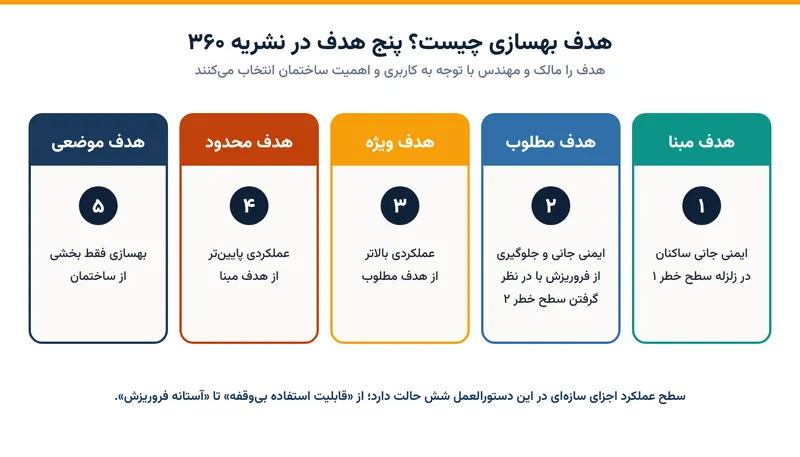

قبل از هر محاسبه‌ای باید معلوم شود هدف شما از بهسازی چیست. نشریه ۳۶۰ پنج هدف تعریف می‌کند. هدف مبنا تأمین ایمنی جانی ساکنان در زلزله سطح خطر ۱ است. هدف مطلوب علاوه بر ایمنی جانی، جلوگیری از فروریزش را با در نظر گرفتن زلزله شدیدتر (سطح خطر ۲) دنبال می‌کند. هدف ویژه عملکردی بالاتر از مطلوب و هدف محدود عملکردی پایین‌تر از مبنا است. هدف موضعی هم بهسازی فقط بخشی از ساختمان را در بر می‌گیرد.

هدف مبنا فقط ایمنی جانی در زلزله سطح خطر ۱ را هدف می‌گیرد. این به معنای بی‌خطر بودن ساختمان یا نبود آسیب در زلزله نیست. اگر ساختمان کاربری حساس دارد یا ادامه استفاده بعد از زلزله برای شما مهم است، هدف بالاتری را با مهندس بررسی کنید.

سطوح عملکرد اجزای سازه‌ای و غیرسازه‌ای

برای اجزای سازه‌ای شش حالت تعریف شده است: قابلیت استفاده بی‌وقفه، خرابی محدود، ایمنی جانی، ایمنی جانی محدود، آستانه فروریزش و «لحاظ نشده». برای اجزای غیرسازه‌ای پنج حالت وجود دارد: خدمت‌رسانی بی‌وقفه، قابلیت استفاده بی‌وقفه، ایمنی جانی، ایمنی جانی محدود و لحاظ نشده. با ترکیب سطح عملکرد و سطح خطر زلزله، هدف بهسازی ساخته می‌شود. برای توضیح ساده‌تر سه سطح اصلی، بخش «سطح عملکرد هدف» در راهنمای انتخاب بین مقاوم‌سازی و نوسازی را ببینید.

شناخت وضع موجود و سطح اطلاعات

فصل دوم نشریه ۳۶۰ درباره گردآوری مدارک و شناخت وضع موجود است و دامنه جمع‌آوری اطلاعات را به سطح اطلاعات موردنیاز پروژه وابسته می‌کند. در عمل یعنی هرچه نقشه‌ها و سوابق کامل‌تر و آزمایش‌ها دقیق‌تر باشند، تحلیل قابل‌اتکاتر است. مدارک ساختمان، برداشت هندسی و آزمایش‌هایی مثل مغزه‌گیری از بتن در همین مرحله مطرح می‌شوند. اگر نقشه‌های ساختمان وجود ندارد، برداشت و آزمایش‌های بیشتری لازم است و هزینه و زمان ارزیابی هم بالاتر می‌رود. جزئیات سطوح اطلاعات و الزامات هرکدام را باید از خود متن دستورالعمل و مهندس ارزیاب بخوانید.

اگر برای ساختمان خود به ارزیابی نیاز دارید، می‌توانید درخواست بازدید و برآورد ثبت کنید.

چهار روش تحلیل در نشریه ۳۶۰

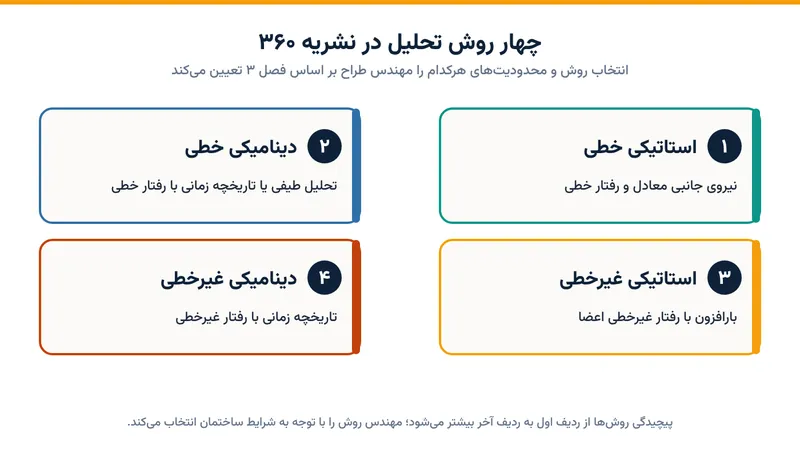

فصل سوم چهار روش تحلیل معرفی می‌کند: استاتیکی خطی، دینامیکی خطی، استاتیکی غیرخطی و دینامیکی غیرخطی. روش‌های خطی ساده‌ترند و روش‌های غیرخطی رفتار واقعی‌تر ساختمان را نشان می‌دهند اما پیچیده‌ترند. شرایط و محدودیت کاربرد هر روش در همان فصل آمده است؛ پس انتخاب روش کار مهندس طراح است و مالک فقط باید بپرسد «چرا این روش برای ساختمان من مناسب است؟».

بهسازی ساده: میان‌بر نیست

فصل یازدهم «بهسازی ساده» را معرفی می‌کند. این روش فقط برای هدف مبنا یا پایین‌تر کاربرد دارد و به نوع سامانه سازه‌ای، دیافراگم و تعداد طبقات محدود است. بنابراین هر ساختمانی مشمول آن نیست و تشخیص مناسب بودنش با مهندس است. اگر ساختمان شما شرایط ساده را نداشته باشد، باید روش تفصیلی انجام شود.

نشریه ۳۶۰ در کنار مراجع دیگر

نشریه ۳۶۰ به‌تنهایی کار نمی‌کند. نشریه ۳۶۱ به تفسیر این دستورالعمل می‌پردازد و برای بهسازی ساختمان‌های بتنی با FRP، نشریه ۳۴۵ ضوابط طراحی و اجرا ارائه می‌کند. استاندارد ۲۸۰۰ و مباحث نهم و دهم مقررات ملی ساختمان هم بسته به موضوع طراحی مراجع تکمیلی‌اند. پس از انتخاب طرح، روش اجرا (مثل تقویت با الیاف کربن یا ژاکت فولادی) باید با همان طرح و کنترل کیفیت همخوان باشد. برای دید کلی‌تر، انواع روش‌های مقاوم‌سازی سازه و راهنمای جامع مقاوم‌سازی ساختمان را بخوانید.

مالک از مهندس ارزیاب چه چیزهایی بپرسد؟

1. هدف بهسازی پیشنهادی کدام است و چرا برای این ساختمان انتخاب شده؟
2. چه مدارک و آزمایش‌هایی استفاده شد و کیفیت اطلاعات چقدر قابل‌اتکاست؟
3. چه روش تحلیلی استفاده شد و چرا؟
4. نتیجه ارزیابی دقیقاً کدام اعضا یا اتصال‌ها را ضعیف نشان می‌دهد؟
5. طرح تقویت چطور این ضعف‌ها را رفع می‌کند و چه کنترل کیفیتی دارد؟
6. گزارش و محاسبات به‌صورت کتبی در دسترس هستند؟

اشتباهات رایج درباره نشریه ۳۶۰

• تصور اینکه این نشریه خودش روش تقویت را تعیین می‌کند؛ در واقع چارچوب ارزیابی و طراحی را مشخص می‌کند.
• نادیده گرفتن هدف بهسازی؛ بدون هدف روشن، سخن گفتن از «کافی بودن» تقویت بی‌معنی است.
• اکتفا به ارزیابی چشمی و بدون مدارک و آزمایش برای ساختمان‌های پیچیده.
• اعتماد به یک عدد یا یک جمله، مثلاً «ساختمان مقاوم شد»، بدون ذکر هدف و سطح خطر.
• فرض اینکه بهسازی ساده برای هر ساختمانی قابل انجام است.
• خلط کردن نشریه ۳۶۰ با آیین‌نامه طراحی ساختمان‌های جدید.

جمع‌بندی

نشریه ۳۶۰ چارچوب ارزیابی و بهسازی لرزه‌ای ساختمان‌های موجود است. فرایند آن از ملاحظه ویژگی‌های فنی و انتخاب هدف شروع می‌شود، با جمع‌آوری اطلاعات و تحلیل ادامه می‌یابد و به طرح و ارزیابی می‌رسد. مهم‌ترین تصمیم مالک انتخاب هدف بهسازی با مهندس است و مهم‌ترین چیزی که باید بخواهد، گزارش کتبی و مستند. هیچ‌یک از این مراحل جایگزین نظر مهندس صلاحیت‌دار نیست.
