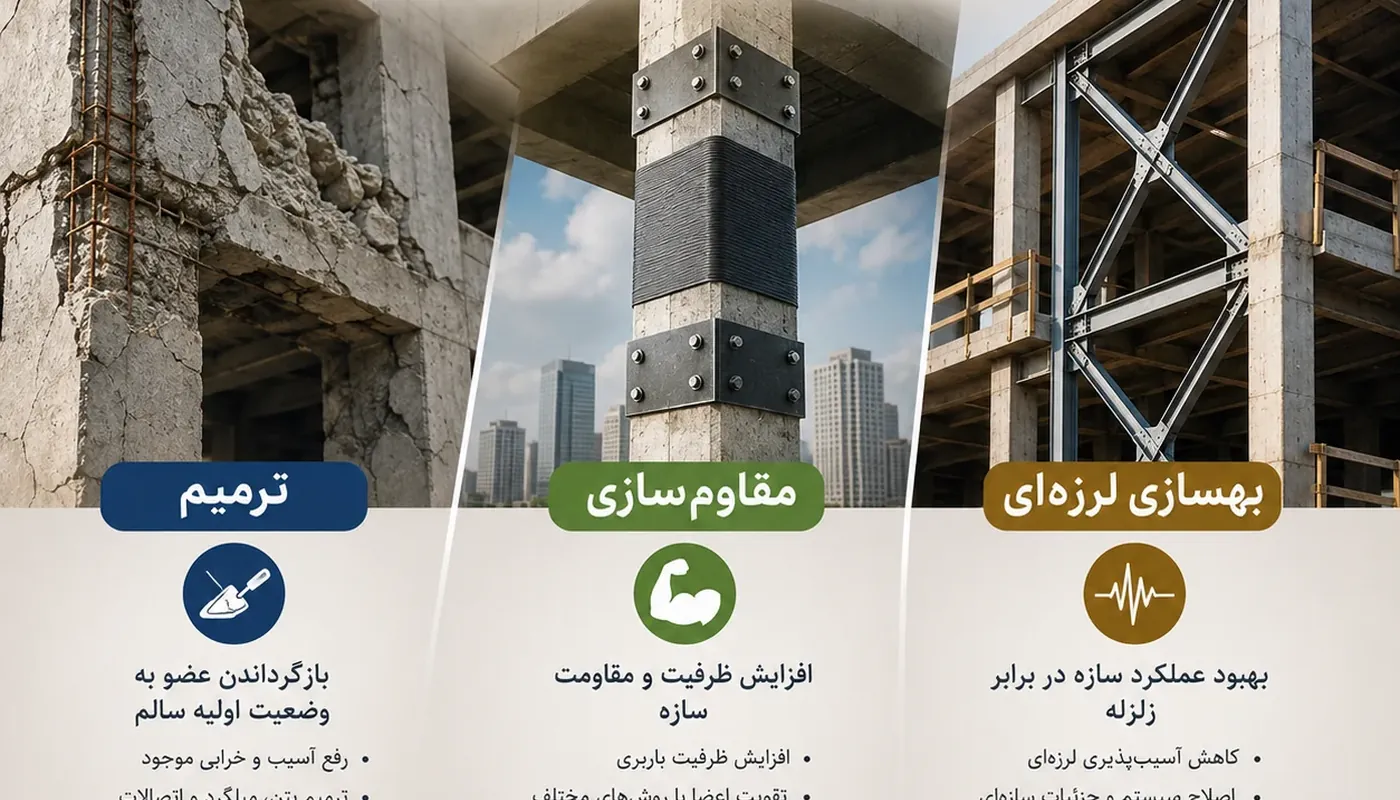

تفاوت مقاوم سازی، ترمیم و بهسازی لرزه ای چیست؟

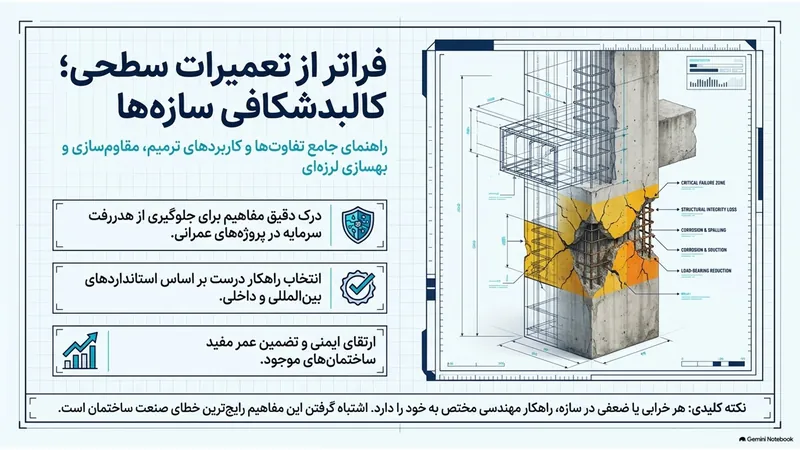

مقدمه

وقتی صحبت از ساختمان‌های قدیمی، آسیب‌دیده یا سازه‌هایی می‌شود که از نظر ایمنی نیاز به بررسی دارند، معمولاً با واژه‌هایی مانند ترمیم، مقاوم سازی، تقویت سازه و بهسازی لرزه‌ای مواجه می‌شویم.

این اصطلاحات در بسیاری از مواقع به اشتباه به جای یکدیگر استفاده می‌شوند؛ در حالی که از دید مهندسی، هرکدام هدف، فرآیند و نتیجه متفاوتی دارند.

برای مثال، ممکن است یک ستون بتنی دچار خوردگی میلگرد و کنده‌شدن بتن پوششی شده باشد. در این حالت، ابتدا ممکن است نیاز به ترمیم ستون وجود داشته باشد. اما اگر بررسی سازه نشان دهد که ظرفیت ستون برای تحمل نیروهای موردنیاز کافی نیست، علاوه بر ترمیم، باید تقویت یا مقاوم سازی نیز انجام شود.

از طرف دیگر، اگر هدف اصلی پروژه کاهش آسیب‌پذیری ساختمان در برابر زلزله باشد، موضوع وارد حوزه بهسازی لرزه‌ای می‌شود.

استاندارد ASCE/SEI 41 نیز برای ساختمان‌های موجود، ارزیابی و بهسازی لرزه‌ای را بر اساس سطح عملکرد مورد انتظار و خطر لرزه‌ای موردنظر تعریف می‌کند. در ایران نیز «دستورالعمل بهسازی لرزه‌ای ساختمان‌های موجود» یا نشریه ۳۶۰ چارچوبی برای ارزیابی و بهسازی ساختمان‌های موجود ارائه کرده است.

1-مقاوم سازی چیست؟

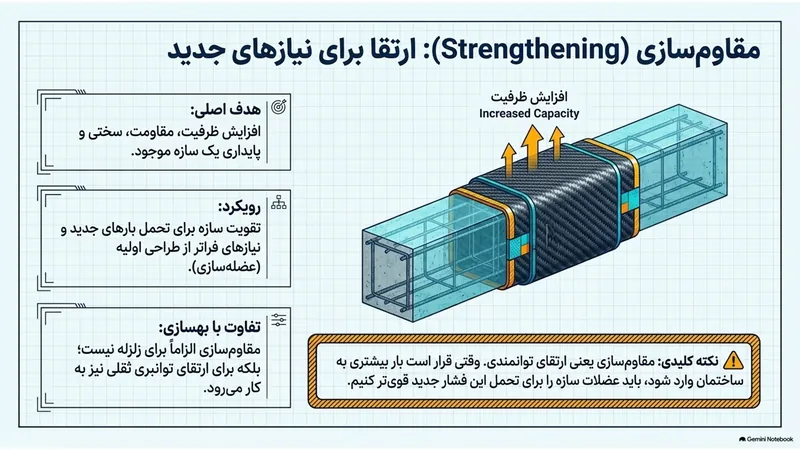

مقاوم سازی به مجموعه اقداماتی گفته می‌شود که با هدف افزایش ظرفیت، مقاومت، سختی، شکل‌پذیری، پایداری یا عملکرد یک سازه موجود انجام می‌شود.

به زبان ساده:

مقاوم سازی یعنی سازه موجود را به گونه‌ای تقویت کنیم که بتواند نیازهای سازه‌ای موردنظر را بهتر و ایمن‌تر تحمل کند.

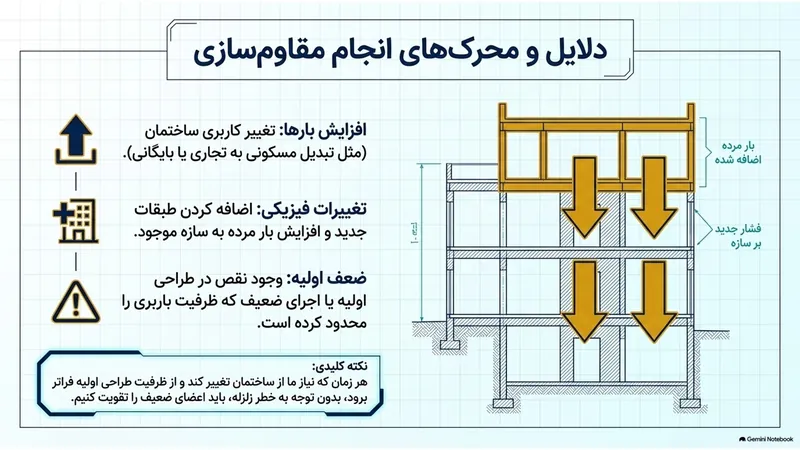

این نیاز ممکن است به دلایل مختلفی ایجاد شود، از جمله:

افزایش بارگذاری ساختمان

تغییر کاربری

افزایش تعداد طبقات

ضعف در طراحی یا اجرای اولیه

تغییر ضوابط و الزامات طراحی

آسیب ناشی از زلزله

خوردگی و کاهش سطح مقطع میلگردها

ضعف اعضای سازه‌ای

تغییر شرایط بهره‌برداری

افزایش عمر مفید سازه

وجود نقص در سیستم باربر ساختمان

بنابراین مقاوم سازی الزاماً فقط برای مقابله با زلزله نیست.

برای مثال، اگر یک ساختمان اداری قرار باشد به یک کاربری با بارهای بیشتر تبدیل شود، ممکن است لازم باشد برخی تیرها، ستون‌ها یا دال‌ها تقویت شوند؛ حتی اگر هدف اصلی پروژه مقابله با زلزله نباشد.

2-ترمیم چیست؟

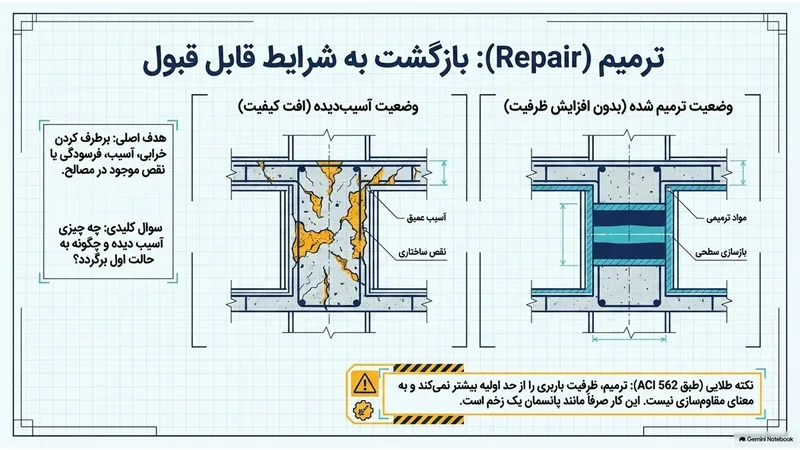

ترمیم بیشتر با هدف برطرف کردن آسیب، خرابی، نقص یا فرسودگی موجود و بازگرداندن عضو یا سازه به وضعیت قابل قبول انجام می‌شود.

در ترمیم، سؤال اصلی این است:

«چه چیزی آسیب دیده و چگونه می‌توان آن را اصلاح کرد؟»

برای مثال:

بتن کرمو شده است.

بتن پوششی از روی میلگرد جدا شده است.

ترک‌هایی در بتن ایجاد شده است.

بخشی از بتن در اثر خوردگی تخریب شده است.

میلگردها دچار خوردگی شده‌اند.

سطح بتن پوسته‌پوسته شده است.

بخشی از یک عضو در اثر ضربه آسیب دیده است.

در چنین شرایطی ممکن است عملیات‌هایی مانند تخریب بتن سست، تمیزکاری میلگرد، استفاده از ملات ترمیمی، گروت، ملات اپوکسی، مواد ضدخوردگی و سایر روش‌های مناسب اجرا شود.

اما یک نکته بسیار مهم وجود دارد:

ترمیم همیشه به معنی مقاوم سازی نیست.

ممکن است یک عضو را به‌طور کامل ترمیم کنیم، اما ظرفیت سازه‌ای آن همچنان برای نیازهای جدید کافی نباشد.

ACI 562 نیز برای سازه‌های بتنی موجود، ارزیابی وضعیت، تعمیر و بهسازی را در قالب یک فرایند مهندسی مرتبط با یکدیگر مطرح می‌کند و تأکید دارد که ابتدا وضعیت موجود سازه باید ارزیابی شود تا راهکار مناسب تعیین شود.

3-بهسازی لرزه ای چیست؟

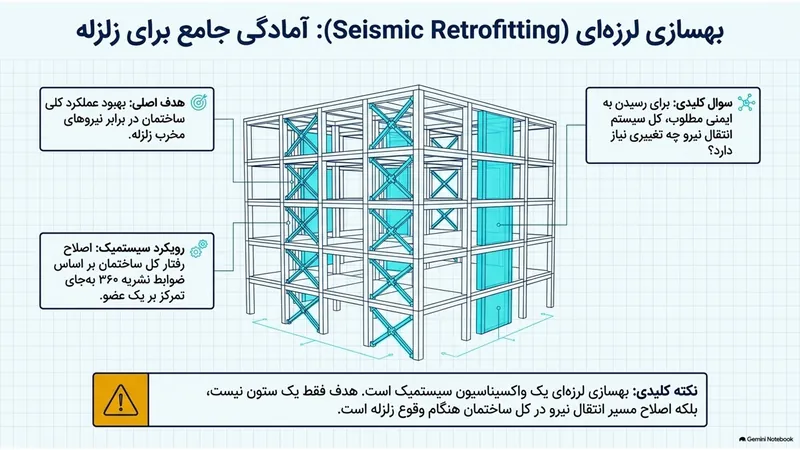

بهسازی لرزه‌ای نوعی مداخله مهندسی در سازه موجود است که هدف اصلی آن بهبود عملکرد ساختمان در برابر زلزله و کاهش آسیب‌پذیری لرزه‌ای آن است.

در اینجا سؤال اصلی این است:

«این ساختمان در برابر زلزله موردنظر چگونه رفتار خواهد کرد و برای رسیدن به عملکرد مطلوب، چه اصلاحاتی لازم است؟»

بهسازی لرزه‌ای می‌تواند شامل اصلاح یا تقویت بخش‌هایی از سیستم سازه‌ای باشد که در برابر زلزله نقش دارند.

برای مثال:

تقویت ستون‌ها

تقویت تیرها

تقویت اتصالات

تقویت دیوارهای برشی

اضافه‌کردن دیوار برشی

اضافه‌کردن مهاربند

تقویت فونداسیون

بهبود اتصالات اعضای سازه‌ای

استفاده از سیستم‌های اتلاف انرژی

استفاده از جداسازهای لرزه‌ای در پروژه‌های مناسب

استفاده از FRP در اعضای واجد شرایط

اجرای ژاکت بتنی یا فولادی

اصلاح مسیر انتقال نیرو در سیستم سازه‌ای

استاندارد ASCE/SEI 41 برای ارزیابی و بهسازی ساختمان‌های موجود از رویکرد مبتنی بر عملکرد استفاده می‌کند و ارتباطی میان خطر لرزه‌ای، اهداف عملکردی و رفتار مورد انتظار ساختمان برقرار می‌کند.

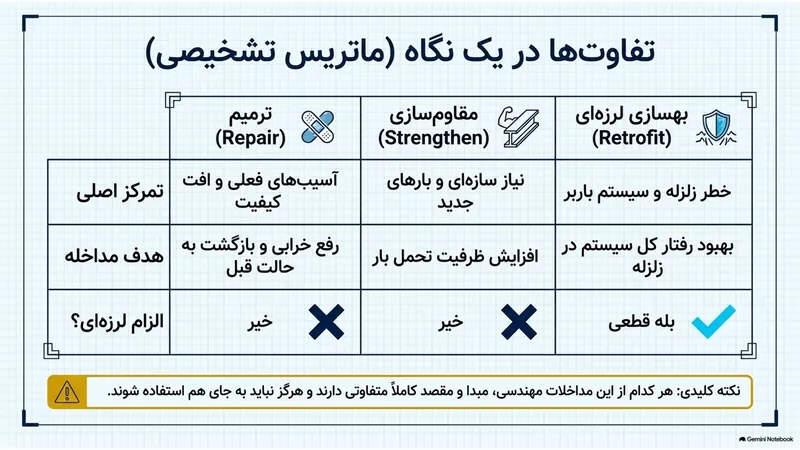

تفاوت اصلی این سه اصطلاح در یک نگاه

موضوع ترمیم مقاوم سازی بهسازی لرزه‌ای

هدف اصلی رفع خرابی و آسیب افزایش ظرفیت یا عملکرد سازه بهبود عملکرد در برابر زلزله

تمرکز اصلی آسیب موجود نیاز سازه‌ای خطر لرزه‌ای

الزاماً مربوط به زلزله است؟ خیر خیر بله

ممکن است همراه با دیگری انجام شود؟ بله بله بله

مثال ترمیم بتن کرمو تقویت ستون با ژاکت فولادی اضافه کردن دیوار برشی

نیاز به ارزیابی مهندسی معمولاً بله بله بله و معمولاً جامع‌تر

آیا ترمیم می‌تواند بخشی از مقاوم سازی باشد؟

بله.

این موضوع یکی از مهم‌ترین نکاتی است که باید در پروژه‌های واقعی مورد توجه قرار گیرد.

فرض کنید یک ستون بتنی به دلیل نفوذ رطوبت و خوردگی میلگرد آسیب دیده است.

ابتدا ممکن است لازم باشد:

بتن آسیب‌دیده برداشته شود.

میلگردها تمیز شوند.

خوردگی بررسی و در صورت نیاز اصلاح شود.

سطح بتن آماده‌سازی شود.

بخش آسیب‌دیده با مصالح مناسب ترمیم شود.

این مراحل در درجه اول ترمیم محسوب می‌شوند.

اما اگر بعد از ارزیابی مشخص شود که ستون علاوه بر آسیب موجود، ظرفیت کافی برای تحمل نیروهای موردنیاز را ندارد، ممکن است عملیات دیگری مانند:

ژاکت بتنی

ژاکت فولادی

FRP

افزایش سطح مقطع

اصلاح جزئیات اتصال

نیز لازم باشد.

در این حالت پروژه شامل ترمیم + مقاوم سازی خواهد بود.

آیا مقاوم سازی همیشه به معنی بهسازی لرزه ای است؟

خیر.

این یکی از رایج‌ترین اشتباهات در استفاده از این اصطلاحات است.

مقاوم سازی مفهوم گسترده‌تری دارد.

برای مثال ممکن است یک تیر به دلیل افزایش بار مرده و زنده ساختمان نیاز به تقویت داشته باشد. در این حالت هدف اصلی افزایش ظرفیت خمشی یا برشی تیر است و الزاماً پروژه بهسازی لرزه‌ای محسوب نمی‌شود.

اما اگر بررسی ساختمان نشان دهد که سیستم سازه‌ای در برابر زلزله عملکرد مناسبی ندارد و هدف پروژه ارتقای عملکرد لرزه‌ای باشد، پروژه در حوزه بهسازی لرزه‌ای قرار می‌گیرد.

در منابع فنی بین‌المللی نیز اصطلاحات seismic rehabilitation، seismic retrofit و seismic strengthening برای اقدامات مربوط به بهبود عملکرد لرزه‌ای ساختمان‌های موجود به کار می‌روند.

رابطه بین ترمیم، مقاوم سازی و بهسازی لرزه ای

بهتر است این سه مفهوم را به صورت یک زنجیره در نظر بگیریم:

ارزیابی سازه → تشخیص مشکل → تعیین هدف → انتخاب روش → طراحی → اجرا → کنترل کیفیت

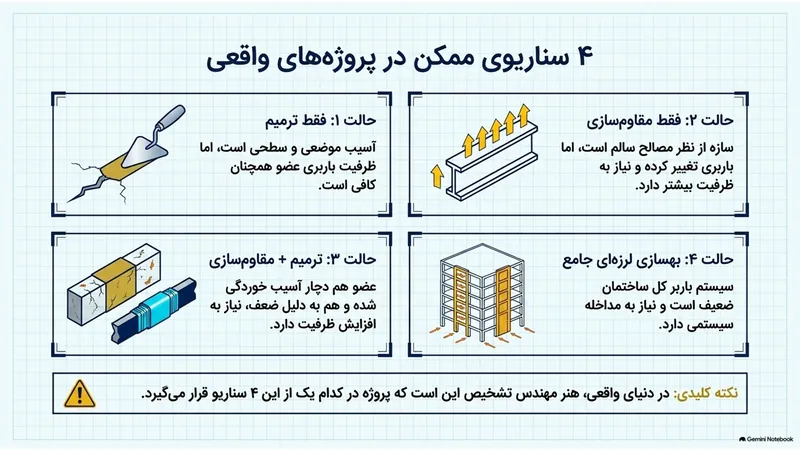

در این فرآیند ممکن است نتیجه ارزیابی یکی از حالت‌های زیر باشد:

حالت اول: فقط ترمیم لازم است

مثلاً بتن یک تیر آسیب سطحی دیده، اما ظرفیت سازه‌ای عضو کافی است.

در این حالت ممکن است فقط ترمیم انجام شود.

حالت دوم: فقط مقاوم سازی لازم است

فرض کنید عضو از نظر ظاهری آسیب جدی ندارد، اما پس از بررسی مشخص می‌شود ظرفیت آن برای بارهای جدید کافی نیست.

در این حالت ممکن است عضو نیاز به تقویت داشته باشد.

حالت سوم: ترمیم و مقاوم سازی همزمان لازم است

این حالت در بسیاری از پروژه‌های واقعی دیده می‌شود.

برای مثال، یک ستون هم دچار خوردگی و تخریب بتن شده و هم از نظر ظرفیت لرزه‌ای نیاز به تقویت دارد.

در این شرایط ابتدا آسیب‌ها باید به شکل اصولی مدیریت شوند و سپس سیستم تقویتی مناسب طراحی و اجرا شود.

حالت چهارم: بهسازی لرزه ای جامع لازم است

گاهی مشکل فقط یک تیر یا ستون نیست.

ممکن است سیستم کلی ساختمان در برابر زلزله دارای ضعف باشد.

در چنین شرایطی ممکن است لازم باشد:

سیستم باربر جانبی اصلاح شود.

دیوار برشی اضافه شود.

مهاربند اضافه شود.

اتصالات تقویت شوند.

ستون‌ها و تیرهای بحرانی تقویت شوند.

فونداسیون بررسی و در صورت نیاز تقویت شود.

مسیر انتقال نیرو در کل ساختمان اصلاح شود.

در این حالت با یک پروژه بهسازی لرزه‌ای مواجه هستیم.

چرا تشخیص تفاوت این سه موضوع مهم است؟

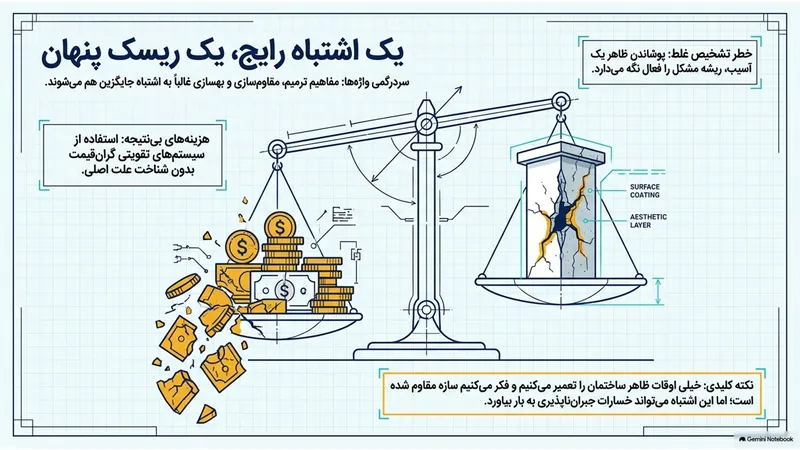

زیرا انتخاب روش اشتباه می‌تواند باعث افزایش هزینه بدون دستیابی به نتیجه مطلوب شود.

برای مثال تصور کنید یک ستون دارای ترک و تخریب بتن است.

اگر بدون بررسی مهندسی فقط سطح آن با یک ماده ترمیمی پوشانده شود، ممکن است ظاهر ستون بهتر شود، اما مشکل اصلی سازه‌ای همچنان باقی بماند.

از طرف دیگر، اگر بدون شناخت علت خرابی، عضو را با یک سیستم تقویتی گران‌قیمت تقویت کنیم، ممکن است ریشه مشکل همچنان فعال باشد.

بنابراین:

اول باید مشکل سازه را شناخت، سپس روش مداخله را انتخاب کرد.

اولین مرحله؛ ارزیابی سازه موجود

قبل از انتخاب روش ترمیم یا مقاوم سازی، باید وضعیت موجود سازه بررسی شود.

این بررسی می‌تواند شامل مواردی مانند:

بررسی نقشه‌های موجود

بررسی سوابق ساخت

بازدید چشمی

شناسایی ترک‌ها

بررسی خوردگی

بررسی کیفیت بتن

بررسی وضعیت میلگردها

آزمایش‌های غیرمخرب

آزمایش‌های مخرب در صورت نیاز

بررسی ابعاد اعضا

شناسایی سیستم سازه‌ای

بررسی تغییرات انجام‌شده در ساختمان

بررسی بارگذاری فعلی

بررسی تغییر کاربری

مدل‌سازی و تحلیل سازه

ACI 562 نیز ارزیابی را بخش مهمی از فرآیند تصمیم‌گیری برای تعمیر و بهسازی سازه‌های بتنی موجود می‌داند.

چه زمانی ترمیم انتخاب می‌شود؟

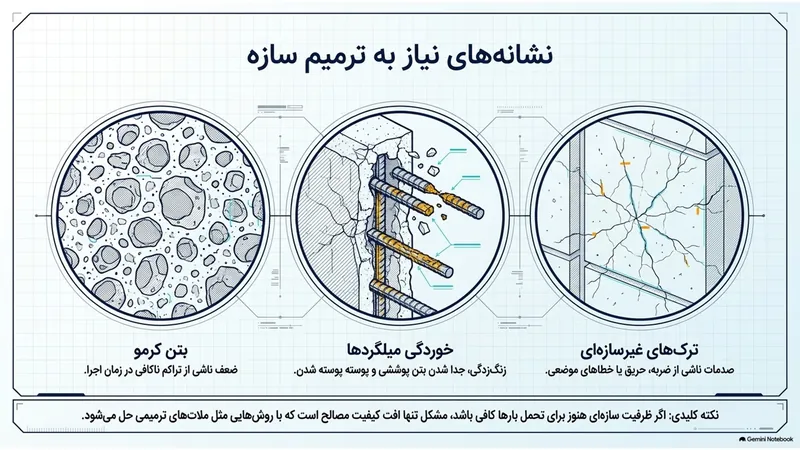

ترمیم معمولاً زمانی مطرح است که مشکل اصلی، خرابی یا آسیب مصالح و اجزای سازه‌ای باشد و هدف، بازگرداندن وضعیت عضو به شرایط قابل قبول باشد.

برخی نمونه‌ها:

بتن کرمو

اگر بخشی از بتن به دلیل اجرای نامناسب، تراکم ناکافی یا عوامل دیگر کرمو شده باشد، پس از بررسی عمق و شدت خرابی می‌توان از روش‌های مناسب ترمیم استفاده کرد.

خوردگی میلگرد

در صورت خوردگی میلگرد، صرفاً پوشاندن سطح بتن کافی نیست. باید علت خرابی و وضعیت میلگرد بررسی و سپس روش مناسب انتخاب شود.

ترک‌های بتن

هر ترکی به معنی ضعف سازه‌ای نیست. ابتدا باید نوع، عرض، عمق، الگوی ترک و علت ایجاد آن مشخص شود.

آسیب‌های موضعی

آسیب‌های ناشی از ضربه، حریق، عوامل محیطی یا خطاهای اجرایی نیز ممکن است نیاز به ترمیم داشته باشند.

چه زمانی مقاوم سازی لازم است؟

مقاوم سازی معمولاً زمانی مطرح می‌شود که ظرفیت یا عملکرد سازه برای نیاز موردنظر کافی نباشد.

برخی شرایط رایج عبارت‌اند از:

افزایش بار ساختمان

برای مثال، تغییر کاربری ساختمان ممکن است بارهای جدیدی به سازه وارد کند.

اضافه طبقه

افزودن طبقه می‌تواند نیروهای ثقلی و لرزه‌ای وارد بر اعضا و فونداسیون را افزایش دهد.

ضعف طراحی یا اجرا

ممکن است بررسی ساختمان نشان دهد برخی اعضا ظرفیت موردنیاز را ندارند.

آسیب‌های شدید

گاهی آسیب ناشی از زلزله، آتش‌سوزی، خوردگی یا سایر عوامل باعث کاهش ظرفیت عضو می‌شود.

تغییر الزامات عملکردی

ممکن است مالک یا بهره‌بردار به سطح عملکرد بالاتری نیاز داشته باشد.

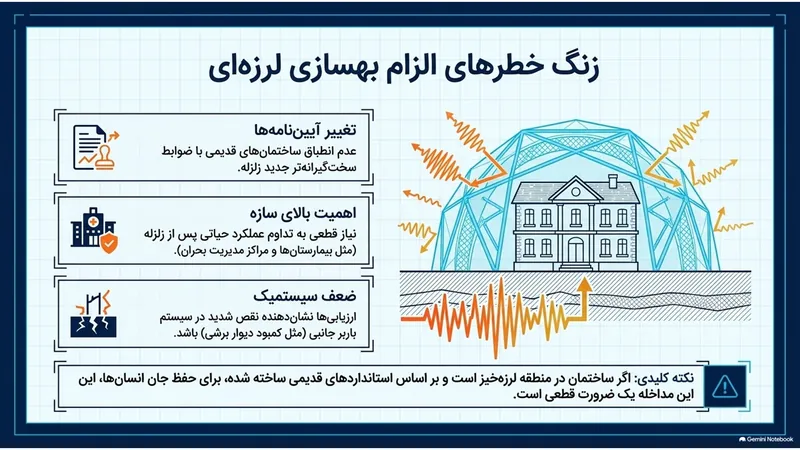

چه زمانی بهسازی لرزه ای مطرح می‌شود؟

بهسازی لرزه‌ای زمانی اهمیت پیدا می‌کند که خطر زلزله و عملکرد ساختمان در برابر آن موضوع اصلی پروژه باشد.

برای مثال:

ساختمان در منطقه لرزه‌خیز قرار دارد.

ساختمان قدیمی است.

ساختمان با ضوابط لرزه‌ای جدید سازگار نیست.

تغییرات سازه‌ای در ساختمان انجام شده است.

ساختمان دارای ضعف‌های لرزه‌ای مشخص است.

ساختمان اهمیت زیادی دارد.

کاربری ساختمان به گونه‌ای است که تداوم عملکرد آن پس از زلزله اهمیت دارد.

ارزیابی لرزه‌ای نشان می‌دهد برخی اعضا یا سیستم کلی سازه نیاز به اصلاح دارند.

ASCE 41 برای این منظور، فرآیند ارزیابی و بهسازی ساختمان موجود را بر اساس سطوح مختلف ارزیابی و اهداف عملکردی تنظیم کرده است.

در ایران نیز نشریه ۳۶۰ برای ارزیابی و بهسازی لرزه‌ای ساختمان‌های موجود تدوین شده و مبانی و مراحل مرتبط با این فرآیند را ارائه می‌کند.

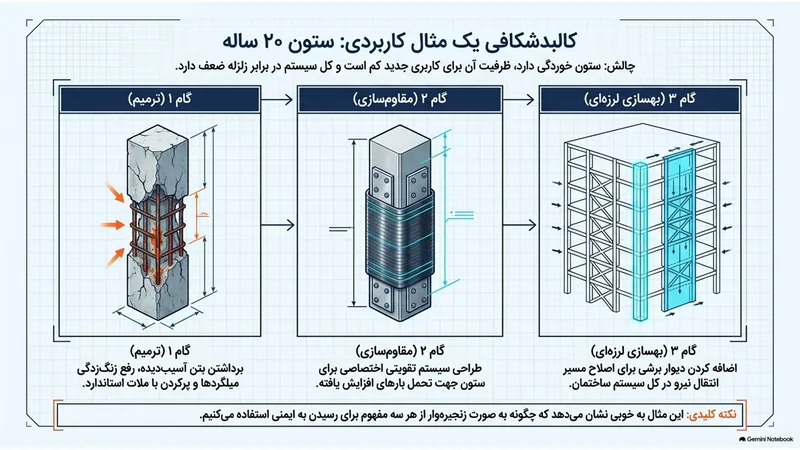

یک مثال ساده برای درک تفاوت‌ها

فرض کنیم یک ساختمان بتنی ۲۰ ساله داریم.

در بازدید مشخص می‌شود یکی از ستون‌ها دارای بتن کرمو و خوردگی میلگرد است.

مرحله اول: ترمیم

بتن آسیب‌دیده برداشته و میلگرد بررسی و در صورت نیاز اصلاح می‌شود. سپس قسمت آسیب‌دیده با سیستم ترمیم مناسب بازسازی می‌شود.

این قسمت ترمیم است.

اما مهندس در بررسی سازه متوجه می‌شود ظرفیت ستون برای نیاز فعلی کافی نیست.

مرحله دوم: مقاوم سازی

برای ستون یک سیستم تقویتی مناسب طراحی می‌شود؛ مثلاً ژاکت فولادی، ژاکت بتنی یا FRP، بسته به نتایج طراحی.

این قسمت مقاوم سازی است.

اما در بررسی کلی ساختمان مشخص می‌شود که ساختمان در برابر زلزله نیز ضعف قابل توجهی دارد.

مرحله سوم: بهسازی لرزه ای

سیستم باربر جانبی ساختمان بررسی شده و ممکن است نیاز به تقویت اعضا، اتصالات، دیوارهای برشی یا سایر اجزای سیستم باشد.

این بخش بهسازی لرزه‌ای است.

بنابراین یک پروژه واقعی می‌تواند همزمان شامل:

ترمیم + مقاوم سازی + بهسازی لرزه‌ای

باشد.

نتیجه گیری

ترمیم، مقاوم سازی و بهسازی لرزه‌ای سه مفهوم نزدیک اما متفاوت در مهندسی سازه هستند.

ترمیم بیشتر با آسیب و خرابی موجود سروکار دارد و هدف آن اصلاح و بازگرداندن وضعیت عضو یا سازه به شرایط قابل قبول است.

مقاوم سازی با افزایش ظرفیت، مقاومت، سختی، شکل‌پذیری یا عملکرد سازه برای پاسخگویی به نیازهای مشخص سروکار دارد.

بهسازی لرزه‌ای نیز بر کاهش آسیب‌پذیری و بهبود عملکرد ساختمان در برابر زلزله تمرکز دارد.

در بسیاری از پروژه‌های واقعی، این سه موضوع از یکدیگر جدا نیستند. ممکن است یک ساختمان ابتدا نیاز به ترمیم داشته باشد، سپس تعدادی از اعضای آن مقاوم سازی شوند و در نهایت برای رسیدن به عملکرد لرزه‌ای موردنظر، اقدامات بهسازی لرزه‌ای نیز انجام شود.

بنابراین اولین قدم در هر پروژه، انتخاب روش اجرایی نیست؛ بلکه شناخت دقیق مسئله و ارزیابی سازه موجود است.

پس از ارزیابی، مهندس می‌تواند بر اساس هدف پروژه و نتایج تحلیل، مناسب‌ترین راهکار را انتخاب کند؛ راهکاری که ممکن است از ترمیم موضعی تا تقویت اعضا یا حتی یک برنامه جامع بهسازی لرزه‌ای متغیر باشد. استانداردهای ACI 562 و ASCE 41 نیز بر همین نگاه مبتنی بر ارزیابی و انتخاب راهکار مناسب برای سازه‌های موجود تأکید دارند.
